Af hverju krefjast Fusion Cryostat hitahindranir ultrasonic-hreinsaðar formeðhöndlaðar álplötur?

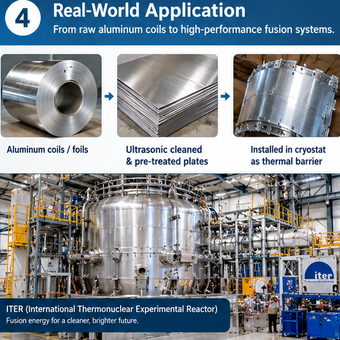

Alheimskapphlaupið um að markaðssetja kjarnorkusamrunaorku táknar hátind fullvalda þróunar á hreinni orku. Í Norður-Ameríku, Evrópu og Asíu-Kyrrahafi eru innlendar rannsóknarstofur og framtaksstuddar samrunaframleiðendur að smíða segulmagnaðir innilokunar Tokamaks og stjörnuvélar sem eru hannaðar til að skila samfelldri, kolefnislausri grunnhleðsluorku.

Inni í þessum samrunakjarna, hýsir cryostat ílátið öfgakennd hitauppstreymi. Stórvirkar hitahindranir, sem starfa við 80 Kelvin (-193°C) með fljótandi köfnunarefnishringrás, verja viðkvæma vökva-helíum ofurleiðandi segla (starfa við 4 Kelvin) fyrir ytri geislunarhita umhverfisins. Þessar varmahindranir starfa við mjög hátt lofttæmisskilyrði (10⁻⁶ til 10⁻⁸ Pa). Á þessum djúpu lofttæmi ræður yfirborðshreinleiki burðarvirkjahindrunarplatna árangur í rekstri alls aðstöðunnar.

Staðlaðar málmplötur sem eru með mala áferð eða handþurrkaðar handvirkt eru banvænar viðkvæmar í samrunafrystistöðvum: kolvetnisfanga undir yfirborði og smásæ losun agna. Veltandi smurolíur, olíur til að draga og umhverfið í búðarryki sem er föst í málmörholum virka sem þrálátur „raunverulegur leki.“ Við mikið lofttæmi losna þessi aðskotaefni hægt og rólega út, rýra lofttæmismagn, krefjast margra vikna bökunar í háhitahólfinu og þéttast sem einangrandi segulmagnsofurleiðara 4Kogenic.

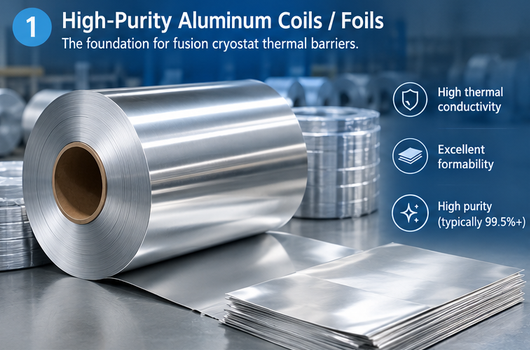

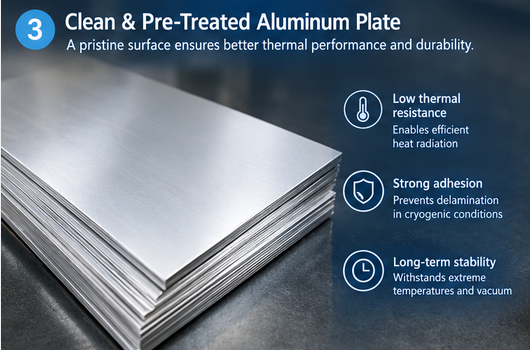

Ultrasonic-hreinsaðar og formeðhöndlaðar álplötur - sem sameina hágæða burðarblöndur (eins og 6061-T6 og 5083-H111) með multi-þrepa hljóðrænum kavitation affitu og ólífræn nanó-passivation - leysa þessa rekstraráskorun. Þeir koma í veg fyrir rokgjarna lífræna útgasun, skera niður dælutíma í hólfinu um vikur, tryggja yfirburða tengingu fyrir ljóshúð með litlum losunargetu og draga úr þyngd byggingarhluta um meira en 60% samanborið við hefðbundnar samsetningar úr ryðfríu stáli.

Val á burðarplötu fyrir hátæmi hitastærðarhindrana

Hitahindranir í samruna kryostati verða að halda uppi hröðum hitaáföllum og kraftmiklum rafsegulkrafti á meðan viðhaldið er nákvæmri víddarstillingu:

High-Strength 6061-T6 og 5083-H111 undirlag: Gefa vottaðan flutningsstyrk (240 MPa til 275 MPa) til að standast vélrænan titring og púlsandi segulsvið án þess að plastvinda eða teygja á festingargati.

Cryogenic Toughness at 80 Kelvin: Ólíkt kolefnisstáli sem verða fyrir hættulegum sveigjanlegum-til-brothættum breytingum við lágt hitastig, verður andlitsmiðjaðri kúbikatómgrind áls sterkari og viðheldur mikilli höggseigni við frosthitastig (-193°C niður í -269°C), sem kemur í veg fyrir hrun.

Veruleg massaminnkun fyrir fjölþætta hringi: Hitahlífargeirar spanna nokkra metra í þvermál. Skipt úr ryðfríu stáli í 2,70 g/cm³ ál klippir hundruð tonna af dauðaþyngd frá heildarstoðbyggingu frystistöðvarinnar, dregur verulega úr kröfum um jarðskjálftagrunn og kranabúnað yfir höfuð.

Bilunarkeðja kolvetnislosunar

Notkun hefðbundinna óhreinsaðra eða handvirkt leysiþurrkaðar plötur í umhverfi með mjög hátt lofttæmi veldur alvarlegri keðju bilana í búnaði:

The 'Virtual Leak' gildran: Hefðbundin valsun á verksmiðju skilur eftir sig smurefni þrýst djúpt inn í ál yfirborðssprungur. Undir loftþrýstingi eru þessar olíur áfram fastar; undir djúpu lofttæmi gufa þær stöðugt upp og koma í veg fyrir að lofttæmistúrbódælur nái markmiðinu 10⁻⁷ Pa grunnlínu.

Cryogenic segulmengun: Kolvetnisgufur losaðar frá 80K varmahindruninni rekur í átt að kaldari 4K ofurleiðandi seglum. Þessar gufur frjósa á spólueinangrunarfleti, sem veldur staðbundnu rafmagnsbilun og hættu á hörmulegri segulslökkvun.

Húðun og lóðaflögun: Ef varmahindranir krefjast efri láglosunarlakks, silfurhúðunar eða lofttæmdar kæliröra, koma smásæjar olíufilmur í veg fyrir beina málmvinnslu- eða efnabindingu, sem veldur því að húðun myndast og flagnar við hitauppstreymi.

Tæknileg staðfesting og hagnýt frammistaða

Sovereign Clean Energy Vision & B2B Commercial Payoff

Algengar spurningar

Spurning 1: Hvers vegna er úthljóðshreinsun skylda í stað handvirkrar þurrkunar með leysi fyrir samruna kryostatplötur?

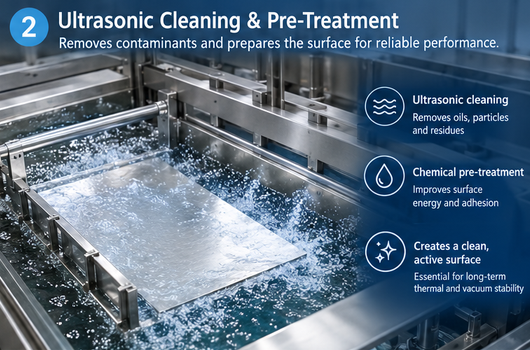

A: Handvirk leysiþurrkun með alkóhóli eða asetoni leysir aðeins upp og endurdreifir yfirborðsolíur og skilur eftir smásæjar leifar inni í málmsprungum. Kraftmikil úthljóðskavitation skapar milljónir sprungna örbóla sem sprengja olíur og undir-míkron agnir út úr hverri smásjá yfirborðsholu, sem tryggir raunverulegt ofurmikið tómarúmshreinleika.

Spurning 2: Hvernig valda leifar af rúlluolíu 'raunverulegum leka' í hálofttæmi?

A: Innilokaðar olíur gufa hægt upp undir djúpu lofttæmi (10⁻⁶ til 10⁻⁸ Pa). Þar sem þessar sameindir losna hægt og rólega með tímanum, skrá lofttæmiskynjara augljósan gasleka, jafnvel þó að skipið sjálft sé loftþétt. Þetta kemur í veg fyrir að hólfið nái grunnþrýstingi.

Spurning 3: Hvað gerir ál að yfirburða vali yfir ryðfríu stáli fyrir hitauppstreymi í froststati?

A: Ál leiðir hita um það bil tíu sinnum hraðar en ryðfríu stáli (160–200 W/m·K á móti 16 W/m·K), sem gerir varmahlífum kleift að dreifa staðbundnu hitaálagi jafnt. Ennfremur er ál tveimur þriðju hlutum léttara, segulmagnað og styttir fimm ása CNC vinnslutíma um allt að 70%.

Spurning 4: Munu formeðhöndlaðar álplötur oxast aftur eða gleypa raka við flutning?

Svar: Nei, að því gefnu að sjálfvirkt ólífrænt nanó-passivation lag (eins og títan-sirkon) sé borið á strax eftir úthljóðshreinsun og plötur eru innsiglaðar í köfnunarefnishreinsuðum, rakahindrandi umbúðum. Passunarlagið myndar hlífðarhindrun sem kemur í veg fyrir rakaupptöku og yfirborðsoxun við flutning og hreinherbergisgeymslu.

Spurning 5: Geta úthljóðshreinsaðar álplötur staðist frosthitastig við 80 Kelvin?

A: Já. Byggingar álblöndur eins og 6061-T6 og 5083-H111 eru með andlitsmiðjaðri kúbískri kristallbyggingu sem verður ekki fyrir lághitabrotnaði. Reyndar eykst flæðistyrkur þeirra og togstyrkur við 80 Kelvin en viðhalda framúrskarandi sveigjanleika og brotseigni.

Niðurstaða

Til að útvega og setja upp úthljóðhreinsaðar formeðhöndlaðar álplötur með góðum árangri fyrir samrunakryostata:

Umboð ASTM E595 Ultra-High Vacuum Vottun: Krefjast innkaupaskjala til að tilgreina staðfestar breytur fyrir losun (TML < 0,10%, CVCM < 0,01%) studdar af prófunarskýrslum þriðja aðila fyrir hverja framleiðslulotu.

Tilgreindu Non-Etch Ultrasonic Cavitation Cleaning: Krefjast þess að birgjar noti fjöltíðni ultrasonic þvott ásamt samfelldri afjónuðu vatnsskolun til að tryggja að rúllandi smurefni séu fjarlægð að fullu án þess að æta eða grafa yfirborð burðarplötunnar.

Framfylgja tvöföldum tómarúmumbúðum í hreinum herbergjum: Skyldu að allar fullunnar plötur séu skoðaðar við hreinherbergisaðstæður, pakkað inn í vottaða pökkun með lítilli agnir og hitaþéttar í köfnunarefnishreinsaðar þynnupakkningar til að tryggja enga mengun við komu á kjarnakljúfsstaðinn.
