Näme üçin akylly zawod dizaýnerleri akustiki datçigi goramak üçin nagyşly örtükli folga saýlaýarlar?
Döwrebap senagat 4.0 akylly zawodlar, enjamlaryň saglygyna yzygiderli gözegçilik etmek, gysylan howa syzyşlaryny ýüze çykarmak we katastrofiki mehaniki näsazlyk ýüze çykmazdan ozal irki sürtülmäni anyklamak üçin ultrases we akustiki mikro datçiklere bil baglaýar. Şeýle-de bolsa, şowhunly, ýokary yrgyldyly zawod gurşawyna gönüden-göni duýgur akustiki geçirijileri gurmak agyr in engineeringenerçilik kynçylyklaryny döredýär: daşky gurşaw sesleri içerki korpusyň rezonansyny döredýär, senagat ýagy duman datçik membranalaryny poslaýar we howa arkaly elektromagnit päsgelçiligi (EMI) pes amplitudaly akustiki signallary peseldýär.

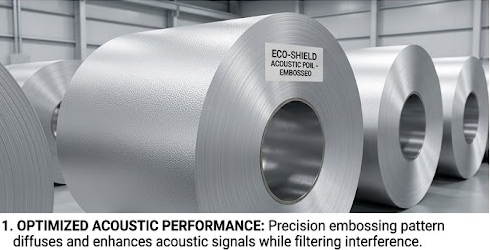

Tekiz metal folga ýa-da gaty polimer gapaklaryndan geçiş nagyşlanan alýumin folga (0,03 mm - 0,15 mm, işleýän polimer örtükli 1000/8000 seriýaly erginler) ýöriteleşdirilen çözgüt hödürleýär. Üç ölçegli nagyş, duran akustiki tolkunlary bozýar, gurluş titremesini çyglaýar we ýokary ýygylykly ultrases signallaryny nyşana almazdan lokal suwuklygy üpjün edýär.

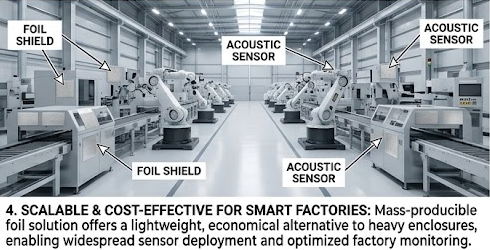

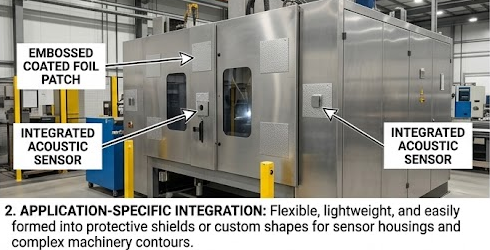

Senagat CNC maşynlarynda, motor jaýlarynda we robot bogunlarynda ýerleşdirilen akustiki datçikler ýokary akustiki ses astynda işleýär:
Içerki ýaşaýyş rezonansy: Tekiz metal örtükler, gelýän ses tolkunlaryny transduser diafragmasyna görkezýär, dik tolkunlary we inçe ultrases ýalňyş gollaryny (20 kHz - 100 kHz) örtýän faza ýoýulmalaryny döredýär.
Wibrasiýa sebäp bolýan mikrofonika: Adaty datçikli jaýlaryň üsti bilen iberilýän maşyn titremesi pes ýygylykly mikrofon sesini girizýär, signal-ses sesini (SNR) peseldýär.
Nebit dumanlarynyň aralaşmagy we EMI hapalanmagy
Goragsyz datçik jaýlary daşky gurşawyň hapalanmagyna duçar bolýar:
Tekiz metal / polimer gapagy Eokary eho / hemişelik tolkunyň ýoýulmagy |
Içine örtülen alýumin folga Bölünen tolkunlar / Wibrasiýa |
Tekiz folga substraty |
Tekstirlenen nagyşly ýüz |
Agyr polat (7,85 g / cm³) |
1235/8011 Al Substrat |
Internalokary içerki akustiki eho Nebit / himiki çukurlara sezewar Ygtybarly / geçiriş ýitgisi |
Diffus şöhlelendiriji tolkunlar / ýokary SNR Ilsaglara garşy polimerden öňki päsgelçilik Gabat gelýän 3D profil çygly rezonansy |
|
|
Membranany ýuwmak: Senagat çalgylary, sowadyjylar we howadan çykýan bölejikler akustiki portlary ýapýar, signalyň ýapylmagyna we datçigiň süýşmegine sebäp bolýar.
Elektromagnit päsgelçiligi (EMI): volokary woltly üýtgeýän ýygylyk hereketlendirijileri (kebşirleýiş enjamlary) we kebşirleýiş enjamlary berkidilmedik mikro sensor zynjyrlaryny bozýan güýçli elektromagnit ses döredýär.
Tehniki spesifikasiýa matrisasy: akustiki gorag materiallary
Aşakdaky tablisada akustiki datçik jaýlarynda ulanylýan gorag materiallarynyň tehniki aýratynlyklary deňeşdirilýär:
Tehniki parametr |
Tekiz poslamaýan polat folga |
Gaty in Engineeringener polimer (PBT) |
Içine örtülen alýumin folga |
Hil / synag standarty |
Akustiki tolkun şöhlelenmesi |
Speokary spekli eho (Eho duzagy) |
Refokary şöhlelenme / siňdiriş |
Pes (Tolkun paýlanyşy) |
ISO 10534 / ASTM C423 |
Dykyzlygy ( ρ ) |
7,93 g / cm³ |
1,30 - 1,45 g / sm ⊃3; |
2.70 g / cm³ |
ISO 1183 |
Folga ölçeg aralygy |
0,05 mm - 0,20 mm |
0,50 mm - 2.00 mm |
0,03 mm - 0,15 mm |
Mikrometr / ISO 4593 |
Örtük ýelimi |
N / A. |
Pes (Primer talap edýär) |
0-njy synp (Haç we lenta) |
ASTM D3359 |
Himiki we ýag garşylygy |
Gowy |
Orta (Solvent çişmesi) |
Iň ýokary (biri-birine bagly polimer) |
ASTM D1308 |
EMI goramagyň netijeliligi |
≥ 80 dB |
Nol gorag (0 dB) |
≥ 75 dB |
ASTM D4935 |
Akylly zawodyň akustiki datçiklerinde öndürijilik artykmaçlyklary
Içerki sesleri ýok etmek we ýokary signal aýdyňlygy
Akustiki ýaýramagyň geometriýasy: 3D nagyşly nagyş ýaýradyjylary, akustiki tolkunlary birnäçe burçda görkezýär, içerki rezonansyň we datçigiň boşlugynyň içindäki tolkun päsgelçiliginiň öňüni alýar.
Ultrasoniki geçirijilik giňligi aýdyňlygy: 20 kHz - 100 kHz ýokary ýygylykdaky ýokary akustiki aç-açanlyk, mikro-sürtülýän rulmanlaryň we ýokary basyşly gaz syzyşlarynyň ir ýüze çykarylmagyny üpjün edýär.
Wibrasiýa damping we mikro-mehaniki çydamlylyk
Massasyz gurluş berkligi: Mikro nagyşly çalaja gurluş, folga ölçeýjisini ýa-da umumy ýaşaýyş massasyny köpeltmezden flexural berkligi ýokarlandyrýar.
Rezonans damping: Elastik polimer örtük bilen dokalan alýumin ýadrosynyň birleşmegi, ýokary ýygylykly maşyn titremesini siňdirýär, mikrofon ses polunyň päsgelçiligini peseldýär.

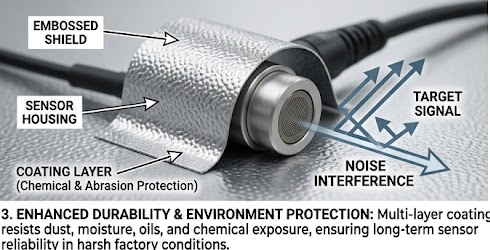

Himiki gorag we toplumlaýyn EMI galkan
Kesiji sowadyjylara garşylyk: Özara birleşdirilen polimer örtük, aşaky folgany aşgar kesiji suwuklyklar, kislotaly kondensat we sintetiki ýaglar sebäpli döreýän çukurdan goraýar.
Faradaý Keýjiň dowamlylygy: Geçiriji alýumin gatlagy üznüksiz elektrik toprak galkanyny döredýär, ýakyn hereketlendirijiler, VFD we elektrik liniýalary tarapyndan döredilen ýokary ýygylykly elektromagnit sesiň öňüni alýar.
Folga substraty saýlamak: 1235 & 8011 garyndylar
Highokary arassalykly alýumin folga saýlamak, ýokary süýümliligi, ýylylyk durnuklylygyny we akustiki geçirişini üpjün edýär:
1235-O Softumşak örtükli folga: alokary alýuminiý düzümi (≥ 99.35%) ýokary uzalmagy (≥ 12%) we pes hasyllylygy hödürleýär, bu mikro ýyrtylmazdan ýa-da strukturalaýyn yza çekilmezden çuňňur nagyşlamaga mümkinçilik berýär.
8011-O Temper garyndysy: Mikro möhürlenen akustiki örtükleriň formallygyny saklamak bilen has ýokary dartyş güýjüni (Rₘ≥ 95 MPa) üpjün etmek üçin demir we kremniniň düzümi bar.
Gorag we nemlendiriji polimer örtükleri
Akustiki-bitarap polimer laklar: Ultra inçe (2μm - 8μm) epoksi, poliuretan ýa-da üýtgedilen akril örtükler akustiki tolkunyň ýaýramagyny çäklendirýän agyr agram goşmazdan himiki poslama garşy goraýar.
Dielektrik we oleofob geýimleri: Sensor ýüzünde ýag ýygnamagynyň öňüni alýar, suwuk damjalaryň monjuk bolmagyna we ses giriş portlaryny petiklemezden bökmegine mümkinçilik berýär.
Substrat deslapky arassalama we lak öňünden bejermek
Faceerüsti peselme we himiki arassalama: Çig alýumin folga, togalanýan çalgylary ýok etmek üçin doly ýylylyk we himiki zaýalanýar, örtük ýelimlemek üçin aşa arassa esas döredýär.
Üznüksiz takyk rulon örtügi: Tersine rulon örtük çyzyklary birmeňzeş primer we funksional lak ulanýar, soň bolsa doly rezin kesişmek üçin gözegçilik edilýän termiki bejeriş.
Takyk mikro-nagyş
Stukkos, apelsin gabygy we göwher dokumasy: Laklanan folga ýokary basyş astynda gabat gelýän erkek-aýal polatdan ýasalan rulonlaryň arasynda geçýär, birmeňzeş 3D dokumany (50μm - 250μm relýef beýikligi).
Işi berkitmek optimizasiýasy: Dolandyrylan nagyşlar, üç ölçegli datçigiň ýapylmagy üçin ýeterlik çeýeligi saklamak bilen, inçe folgaň gurluş berkligini ýokarlandyrýar.
Mikro süýşürmek, möhürlemek we tozansyz gaplamak
Burrsyz mikro-süýşürmek: Aýlanýan karbid pyçaklary folgany takyk giňlikde gyrkýar, gyrasy gabyklar umumy ölçegiň 5% -inde berk saklanýar we ykjam ýaşaýyş jaý gurnamalarynda gysga utgaşma töwekgelçiligini aradan aýyrýar.
Arassa otagyň zaýalanmagy we möhürlenen gaplamasy: Gaýtadan işlenen rulonlar tozan bilen dolandyrylýan şertlerde ýaralanýar, VCI poslama garşy filmdäki desikantlar bilen wakuum bilen möhürlenýär we howpsuz dünýä ulaglary üçin agaç sandyklara gaplanýar.
Sorag-jogap
1-nji sorag: Tekiz alýumin folga bilen deňeşdirilende nagyş akustiki öndürijiligi nädip gowulandyrýar?
J: Tekiz folga akustiki aýna hökmünde hereket edýär, ses tolkunlaryny üýtgedijä tarap görkezýär we içerki rezonans döredýär. Nagyşlanan nagyşlar ses tolkunlaryny dürli tarapa ýaýradýar, şöhlelenmeleri ýaýradýar we datçigiň okalmagyny ýoýýan dik tolkunlary ýok edýär.
2-nji sorag: Içindäki örtük ýokary ýygylykly ultrases sesini kesgitlemäge päsgelçilik döredýärmi?
J: No.ok. - Lighteňil ölçegli alýumin folga ( 30μm 100 μm) ulanylýan inçe polimer örtükler, ultrases zolaklaryndan ( 20 kHz - 100 kHz ) ýokary akustiki geçirişi saklaýar, maksatlaýyn anyklaýyş ýygylyklarynyň anyk geçmegine mümkinçilik berýär.
3-nji sorag: Polimer örtügi nagyş döwründe folga bilen aýrylarmy?
J: No.ok. Qualityokary hilli öňünden örtülen folga, sowuk nagyşlar wagtynda metal bilen bir hatarda uzalmak üçin çeýe, termiki taýdan bejerilen laklary ulanýar, 0-njy synpyň lýuks ýelimini saklamazdan, çişirilmezden ýa-da gabyksyz saklaýar.
4-nji sorag: Alýumin folga mikro datçikler üçin EMI goragyny nädip üpjün edýär?
J: Üznüksiz alýumin ýadrosy, köp sanly elektrik geçirijiligini üpjün edýär, ýakyn senagat hereketlendirijilerinden, elektrik elektronikasyndan we simsiz radiolardan ýokary ýygylykly elektromagnit päsgelçiligini görkezýän Faradaý kapasasy hökmünde hereket edýär.
5-nji sorag: Halkara tranzit wagtynda nagyşlanan folga rulonlaryny goramak üçin haýsy gorag gaplamasy zerur?
J: Içine folga çeňňekleri çyglylygy siňdiriji desantlar bilen agyr PE torbalarynyň içinde vakuum bilen möhürlenendir, şok siňdiriji köpük goşundylary bilen goralýar, poslama garşy VCI kagyzyna örtülendir we 3D dokumanyň zaýalanmagynyň öňüni almak üçin tüsse çykmaýan agaç sandyklaryň içinde berkidilýär.
Netije
Görkezmek akustiki datçik jaýlary üçin nagyşlanan örtükli alýumin folga, senagat 4.0 zawod şertlerinde ýokary signal aýdyňlygyny, titremäni peseltmegi we himiki goragy üpjün edýär.
Akustiki datçigiň gorag jaý taslamasy üçin material saýlamasyny optimizirlemek üçin:
Formokary formallyk üçin garyndy we temperaturany kesgitläň: Mikro datçigiň kellelerinde çuňňur nagyş we üç ölçegli emele gelmek üçin 1235-O ýa-da 8011-O ýumşak folga saýlaň.
Funksiýa polimer örtük himiýasy saýlaň: Himiki çydamly epoksi ýa-da poliuretan laklary, kesilen suwuklyklara we çyglylyga garşy durmak üçin 0-njy derejeli kesişme ýelimi bilen tassyklaň.
Maksatly ýygylyklar üçin nagyş nagşyny optimizirläň: Ultrases sesini çäklendirmezden, akustiki tolkun uzynlyklaryny ýaýradýan çalaja ýa-da gödek belentlikleri (50μm - 200μm) saýlaň.
