Může potažený hliník nahradit uhlíková vlákna ve výrobě rámů dronů a snížit náklady o 40 %?
Výrobci bezpilotních letounů (UAV) – vyrábějící komerční drony, zemědělské postřikovače a průmyslové inspekční kvadrokoptéry – čelí intenzivnímu tlaku na snížení jednotkových výrobních nákladů, aniž by museli obětovat strukturální integritu, kapacitu užitečného zatížení nebo dobu letu. Historicky byl polymer vyztužený uhlíkovými vlákny (CFRP) dominantním materiálem rámu díky svému výjimečně vysokému poměru pevnosti k hmotnosti. Avšak drahá surová uhlíková vlákna, pracné cykly vytvrzování v autoklávu a vysoká míra zmetkovitosti dělají z CFRP rámů hlavní problémové místo.
Přechod na hliníkové slitiny s vysokou pevností (s použitím předbarvených plechů a svitků 2024, 6061 nebo 7075 pro letectví a kosmonautiku se specializovanými antikorozními a antivibračními povlaky) umožňují výrobcům UAV dosáhnout až 40% snížení celkových nákladů na výrobu rámu . Využitím automatizovaného lisování, CNC směrování a rychlého nanášení role-to-roll nabízí hliník cenově výhodnou, škálovatelnou a nárazuvzdornou alternativu pro sériově vyráběné komerční drony.
Rámy dronů z uhlíkových vláken nesou vysoké cenové sankce při získávání surovin a montážních krocích:
Vysoké náklady na suroviny a zpracování: Prepreg z uhlíkových vláken vyžaduje drahé prekurzorové chemikálie, specializovanou přepravu v chladu a dlouhé cykly lisování v autoklávu.
Layup preformy náročné na práci: Ruční práce nebo pomalé automatizované umístění vláken (AFP) omezuje denní produkci rámů a zvyšuje náklady na pracovní sílu na jednotku.
Ekonomický případ pro lisování hliníkových rámů s povlakem
Předem potažený hliníkový plech s vysokou pevností odstraňuje tyto překážky v nákladech:
Ekonomika rámu z uhlíkových vláken (CFRP) vs. potažený hliníkový rám
Rám z uhlíkových vláken (CFRP) Drahé surové vlákno / pomalý autokláv |
Předem potažený letecký hliník Nízká cena surovin / vysokorychlostní CNC |
Layup uhlíkových vláken |
Předbarvený nátěr |
Matrice z epoxidové pryskyřice |
2024 / 6061 / 7075 Al |
Vysoké náklady na surovinu (30–80/kg) Dlouhé cykly (hodiny/část) Rozbití při nárazu s vysokým dopadem |
Nízké náklady na surovinu (3–8/kg) Okamžité ražení / směrování (sekundy / část) Absorbuje energii prostřednictvím plastické deformace |
|
|
Úspora nákladů na suroviny: Plech z hliníkové slitiny letecké třídy stojí zhruba 10–15 % strukturálních surovin CFRP na kilogram.
Vysokorychlostní lisování a frézování: Automatizované CNC routery a lisovací lisy zpracovávají kompletní ramena dronů, držáky motoru a desky podvozku během několika sekund, nikoli hodin.
Porovnání materiálů rámu dronu
Níže uvedená tabulka porovnává klíčové technické a nákladové parametry mezi uhlíkovými vlákny a potaženým hliníkem při výrobě rámů dronů:
Technický parametr |
Polymer vyztužený uhlíkovými vlákny (CFRP) |
Předem potažený hliník 6061-T6 |
Předem potažený hliník 7075-T6 |
Kvalita / zkušební standard |
Index nákladů na suroviny |
Vysoká (100 %) |
Nízké (~15 % – 20 %) |
Střední (~ 25 % – 30 %) |
Srovnání tržních nákladů |
Doba výrobního cyklu |
Pomalu (30 – 120 min/část) |
Rychlé (< 1 min/díl) |
Rychlé (< 1 min/díl) |
Výrobní výstupní standard |
Hustota ( ρ ) |
1,55 – 1,60 g/cm³ |
2,70 g/cm3; |
2,81 g/cm3; |
ISO 1183 |
Mez pevnosti v tahu |
600 – 1200 MPa |
240 – 275 MPa |
480 – 540 MPa} |
ASTM E8 |
Režim selhání při nárazu |
Brittle Shatter (Delaminace) |
Plastová deformace (ohýbatelná) |
Plastická deformace |
Test dopadu pádem |
Celkové úspory nákladů na rám |
Výchozí stav (0 %) |
Úspora až 40 % – 45 %. |
Úspora až 35 % – 40 %. |
Účetnictví celkových nákladů |
Klíčové výhody při výrobě rámů pro drony

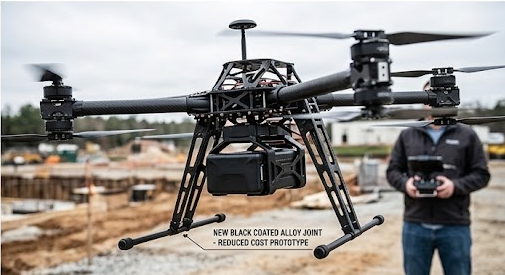

Dosažení 40% snížení výrobních nákladů
Eliminace povýrobních lakovacích linek: Předem potažené hliníkové plechy přicházejí připravené k lisování a frézování, což snižuje investiční náklady na ruční stříkací kabiny a sušicí pece.
Drastické snížení nákladů na šrot: Odřezaný hliníkový šrot z CNC obrábění je 100% recyklovatelný s vysokou návratností kovového šrotu, na rozdíl od nerecyklovatelného vytvrzeného odpadu z uhlíkových vláken.
Absorpce energie při havárii a opravitelnost konstrukce
Ztráta energie plastické deformace: Při vysokorychlostních nárazových přistáních se ramena hliníkového rámu ohýbají a absorbují kinetickou energii, čímž chrání drahé gimbal kamery, letové ovladače a baterie.
Opravitelnost v terénu: Komponenty ohnutého hliníkového rámu lze často levně narovnat nebo vyměnit, což zkracuje prostoje při údržbě flotily pro komerční provozovatele dronů.
Integrované stínění EMI a odolnost proti povětrnostním vlivům
Inherentní ochrana Faradayovy klece: Kovové hliníkové šasi blokuje vnější RF rušení a elektrický šum motoru, čímž zlepšuje přesnost zámku GPS a spolehlivost telemetrického spojení.
Chemická ochrana za každého počasí: Továrně aplikované nátěry chrání konstrukční rám před korozí hnojiv v zemědělských postřikovacích dronech a korozí solí při námořních inspekčních misích.

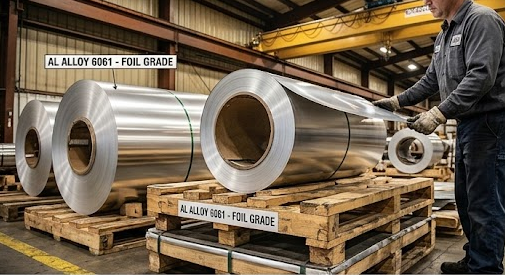

Výběr slitiny substrátu: 2024-T3, 6061-T6 a 7075-T6
Výběr vhodné hliníkové slitiny vyvažuje strukturální tuhost, mez kluzu a celkovou hmotnost:
Strukturální slitina 6061-T6: Nabízí vyváženou mez kluzu (≥ 240 MPa), vysokou tvarovatelnost a vynikající odolnost proti korozi pro plechy podvozku užitkových dronů.
7075-T6 High-Yield Alloy: Poskytuje extrémní mez kluzu v tahu (≥ 500 MPa) – konkurenční konstrukční ocel – takže je vhodná pro vysoce namáhaná ramena motorů a vzpěry podvozků.
Chemie ochranných a funkčních povlaků cívky
Fluorokarbonové (PVDF) / Polyuretanové (PU) tvrdé nátěry: Nanáší se nepřetržitě pomocí nanášecích válečků k ochraně surového hliníku před UV zářením, zemědělskými chemikáliemi a postřikem slané vody.
Antivibrační tlumicí a vodivé nátěry: Speciální elastomerové spodní nátěry tlumí harmonické vibrace motoru, zatímco vodivé povrchové nátěry zachovávají uzemnění EMI napříč kovovými panely šasi.
Čištění a předběžná úprava cívky
Vícestupňové automatické odmašťování: Odstraňuje všechna maziva na válcování a oxidační filmy prostřednictvím sekvenčního chemického mytí.
Nechromátová konverzní vrstva: Nanáší nanometrový konverzní povlak na bázi zirkonia pro optimalizaci přilnavosti barvy a zabránění nitkové korozi podél hran surového kovu.
Kontinuální válcování a vysokorychlostní vytvrzování
Přesné nanášení v uzavřené smyčce: Nanášecí válečky nanášejí stejnoměrnou tloušťku základního a vrchního nátěrového filmu (15 μm - 35 μm) po celé šířce hliníkové cívky.
Vytvrzování ve flotační peci: Vysokorychlostní vyhřívané vzduchové pece vytvrzují povlak během několika sekund bez fyzického kontaktu s válcem, což zajišťuje vysoce odolný povrch bez dutin.

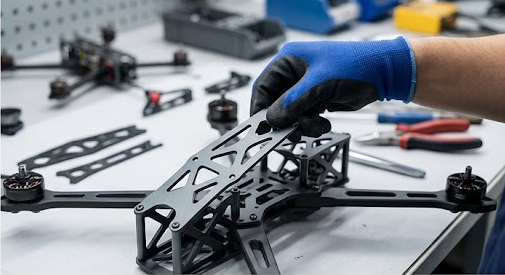

CNC frézování, ražení a čisté balení
Vysokorychlostní vláknové laserové a CNC frézování: Prázdné desky a ramena rámu jsou řezány s těsným limitem otřepů na hraně (≤ 5 % rozchodu), což eliminuje ruční odstraňování otřepů.
Laminování a balení ochranné fólie: Hotové předem potažené hliníkové plechy jsou laminovány PE ochrannou fólií s nízkou lepivostí a baleny naplocho v dřevěných bednách pro exportní dodávky.
FAQ
Q1: Zvýší přechod z uhlíkových vláken na hliník výrazně celkovou hmotnost dronu?
Odpověď: Zatímco hliník má vyšší hustotu ( 2,70 g/cm³ ) než uhlíková vlákna ( 1,55 g/cm³ ), strategické CNC kapsování, tenčí stěnové měrky a slitiny s vysokou výtěžností (7075-T6) umožňují inženýrům navrhovat hliníkové rámy, které jsou pouze o 10 %–15 % těžší a celkově těžší jsou o 40 %.
Q2: Může předem potažený hliníkový plech odolat CNC frézování bez odlupování barvy podél řezaných hran?
A: Ano. Polyuretanové a PVDF povlaky určené pro kosmický a letecký průmysl obsahují flexibilní zesíťovaná pojiva. Při frézování ostrými karbidovými nástroji při vysokých otáčkách poskytuje povlak čisté řezné hrany bez odlamování, odlupování nebo mikroodlupování.
Q3: Jak je hliník ve srovnání s uhlíkovými vlákny, pokud jde o tlumení vibrací motoru?
Odpověď: Uhlíkové vlákno je tuhé a může zesilovat harmonické kmity motoru do gyroskopů řízení letu. Potažený hliník vykazuje lepší vnitřní tlumení materiálu, které lze zlepšit aplikací elastomerních tlumicích povlaků na vnitřní povrchy rámu.
Q4: Je předem potažený hliník vhodný pro zemědělské postřikovací drony vystavené chemikáliím?
A: Ano. Pokročilé povlaky PVDF a PU cívky poskytují vynikající chemickou bariérovou ochranu proti agresivním pesticidům, tekutým hnojivům a vlhkosti, čímž zabraňují důlkové korozi povrchu a chemické korozi.
Q5: Jak jsou předem potažené hliníkové plechy baleny, aby se zabránilo poškrábání během přepravy?
Odpověď: Listy jsou laminovány ochrannou PE fólií odolnou proti UV záření s nízkou lepivostí, vakuově baleny s vysoušecími látkami v antikorozním obalu VCI, prokládány neutrálním papírem a dodávány naplocho v odolných nefumigačních dřevěných bednách.
Závěr
Výměna uhlíková vlákna s potaženými hliníkovými plechy a cívkami v komerční výrobě rámů dronů poskytují spolehlivou cestu ke snížení celkových výrobních nákladů až o 40 %.
Chcete-li optimalizovat výběr materiálu pro váš výrobní program UAV:
Přizpůsobte třídu slitiny namáhání součástí rámu: Použijte 6061-T6 pro hlavní plechy podvozku a kryty; specifikujte vysoce výnosné 7075-T6 nebo 2024-T3 pro vysoce namáhaná ramena motoru a nohy podvozku.
Specifikace předem potaženého svitkového materiálu pro škálovatelnost: Kupte si předem natřený hliníkový plech s vysokým stupněm ohybu T (≤ 1T-2T), abyste zajistili, že povlaky během ohýbání a CNC lisování nepraskají a nedelaminují.
Optimalizujte hmotnost pomocí strategického odlehčení: Zahrňte topologické kapsování a výřezy ve stylu nosníků během CNC frézování, abyste minimalizovali hliníkovou hmotu při zachování strukturální tuhosti.
