Proč se hydrofilně potažená hliníková fólie stává nezbytnou pro kapalinou chlazená žebra serveru AI?

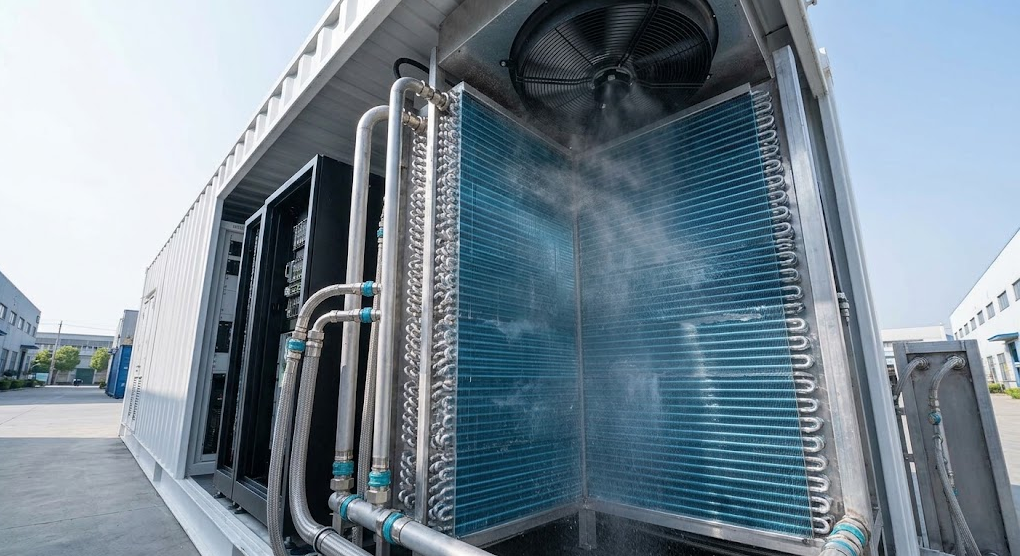

Serverové racky s umělou inteligencí (AI) s vysokou hustotou poháněné GPU nové generace generují bezprecedentní tepelný tok, čímž posouvají tradiční architektury vzduchového chlazení za jejich fyzické limity. Aby bylo možné zvládat tyto obrovské tepelné zátěže, hybridní systémy chlazení kapalinou – jako jsou výměníky tepla v zadních dveřích (RDHx) a postranní vozíky kapalina-vzduch (L2A) – spoléhají na ultra účinná jádra chladičů výměníků tepla vzduch/kapalina.

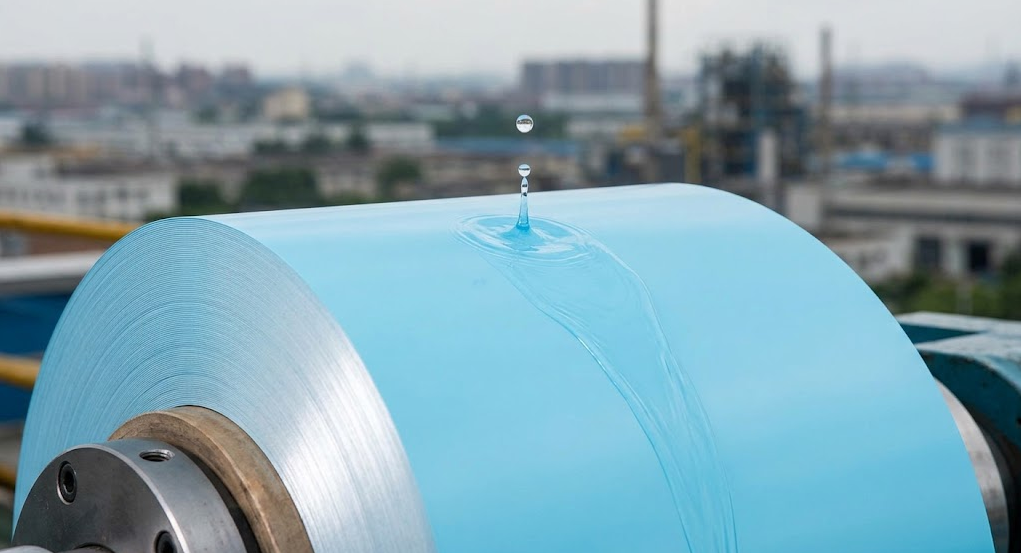

Využití hydrofilně potažená hliníková fólie ( 0,09 mm - 0,15 mm ) jako primární materiál žebra zajišťuje rychlý odvod kondenzátu, zabraňuje vzduchovému přemostění mikrokanálů, maximalizuje efektivní plochu pro přenos tepla a chrání jádra serverových radiátorů před vzduchovou korozí v prostředích nepřetržitých datových center.

Bezprecedentní tepelný tok a dynamika vlhkosti v AI rackech

Moderní serverové racky s umělou inteligencí vybavené akcelerátory s vysokým TDP ( 700W - 1200W+  na čip) generují extrémní lokální tepelné zátěže vyžadující systémy chlazení kapalina-vzduch:

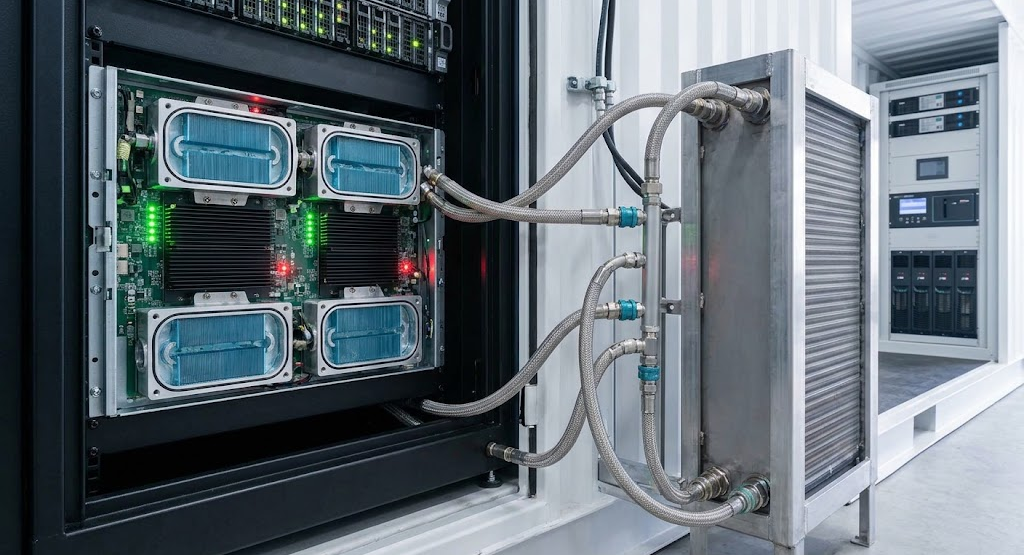

Hybridní chladicí architektury: Jednotky pro distribuci chladicí kapaliny (CDU) cirkulují kapalinu přes studené desky, zatímco sekundární radiátorové matrice vzduch-kapalina odvádějí zbývající okolní teplo zpět do místnosti.

Rosný bod a rizika kondenzace: Studená kapalina cirkulující žebry chladiče při různých úrovních relativní vlhkosti datového centra způsobuje rychlou kondenzaci okolní vlhkosti na povrchu žeber.

Mikrokanálové přemostění vody a eskalace tepelného odporu

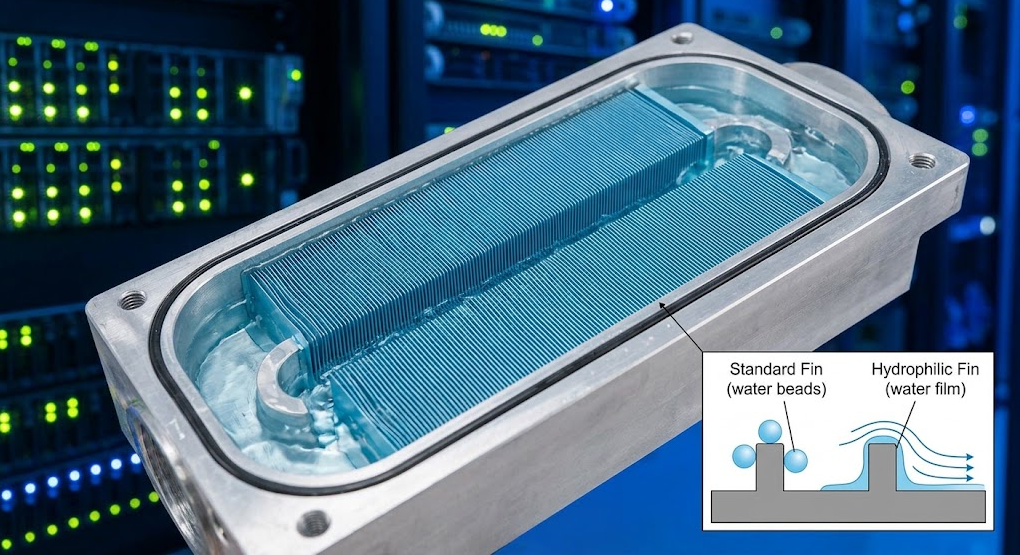

U holých (nepotažených) hliníkových žeber chladiče povrchové napětí způsobuje, že se zkondenzovaná vlhkost shlukuje do zřetelných kulovitých kapiček:

Blokování vzduchového kanálu: Kulovité vodní perličky překlenují sousední mezery mezi žebry (1,0 mm - 1,5 mm), výrazně omezují rychlost proudění vzduchu a zvyšují požadavek na statický tlak ventilátoru.

Tepelná hraniční izolace: Shluky zachycených kapek tvoří stojaté vodní kapsy, které fungují jako izolační tepelné bariéry a snižují účinnost výměníku tepla vzduch/kapalina až o 20 – 30 %.

Matice technických specifikací: Hydrofilní fólie pro serverové kapalinové chlazení

Níže uvedená tabulka uvádí klíčové technické parametry pro hliníkovou fólii s hydrofilním povlakem navrženou pro AI serverový radiátor a žebra výměníku tepla pro chlazení kapalinou:

Výkonnostní výhody kapalinou chlazených radiátorů datových center

FAQ

Q1: Jaký je hlavní rozdíl mezi hydrofilní fólií a standardní holou hliníkovou fólií v serverových radiátorech?

Odpověď: Holá hliníková fólie způsobuje, že se zkondenzovaná vlhkost shlukuje do kapiček, přemosťuje sousední mezery mezi žebry a omezuje proudění vzduchu. Fólie s hydrofilním povlakem způsobuje šíření vlhkosti do tenké souvislé tekuté vrstvy, která rychle stéká, snižuje statický pokles tlaku a zlepšuje tepelný výkon.

Q2: Degraduje hydrofilní povlak v průběhu času při kontinuálním chlazení kapalinou?

Odpověď: Vysoce kvalitní silikátové polymerní hydrofilní povlaky jsou tepelně vytvrzeny ( > 220 °C ), aby vytvořily zesíťované molekulární vazby s hliníkovým substrátem a udržely kontaktní úhly pod 15° i po tisících hodin nepřetržité kondenzace.

Q3:Jak hydrofilní hliníková fólie snižuje PUE datového centra (efektivita využití energie)?

Odpověď: Zabráněním vodního můstku mezi žebry se odpor vzduchu mezi jádry chladiče sníží o 15 - 25 % . Ventilátory radiátorů vyžadují méně elektrické energie k pohybu vzduchu přes výměník tepla, což přímo snižuje celkové PUE zařízení.

Q4: Lze hliníkovou fólii s hydrofilním povlakem vyrazit do geometrie lamel bez odlupování povlaku?

A: Ano. Kvalitní hydrofilní povlaky se vyznačují vysokou flexibilitou a přilnavostí (stupeň křížového šrafování 0), což umožňuje vysokorychlostní progresivní ražení a tvarování žaluzií bez loupání, praskání nebo odlupování.

Otázka 5: Jaká slitina se nejlépe hodí pro žebra chladiče chladiče AI serveru?

Odpověď: Slitiny 8011 v temperování H22/H24 jsou běžně specifikovány kvůli jejich kombinaci tepelné vodivosti ( ≥ 200 W/m·K ), pevnosti v tahu při lisování a odolnosti proti korozi.

Závěr

Upřesnění hliníková fólie s hydrofilním povlakem pro chladicí žebra chladiče AI serveru umožňuje tepelným inženýrům optimalizovat odvod tepla a zároveň minimalizovat spotřebu ventilátoru.

Chcete-li optimalizovat výběr materiálu pro váš chladicí systém serveru:

Vyberte tloušťku substrátu podle hustoty žeber: Použijte fólii 0,09 mm – 0,11 mm pro kompaktní matrice žeber (rozteč 1,0 mm – 1,2 mm); specifikujte fólii 0,12 mm – 0,15 mm pro jádra vysokorychlostních radiátorů.

Mandátně ověřený kontaktní úhel a hodnocení solného spreje: Zajistěte, aby specifikované nátěry dosáhly počátečního kontaktního úhlu ≤ 10° a prošly minimálně 500 hodinami testování NSS.

Spolupracujte s certifikovanými specialisty na potahování svitků: Spolupracujte se zkušenými výrobci, jako je Changzhou Dingang Metal Material Co., Ltd. , abyste zajistili hydrofilní hliníkovou fólii s přesnou štěrbinou připravenou k lisování.
