Wat voorkom diëlektriese ineenstorting in gelakte multi-laag foelie-isolasiekomberse onder 10 Tesla-velde?

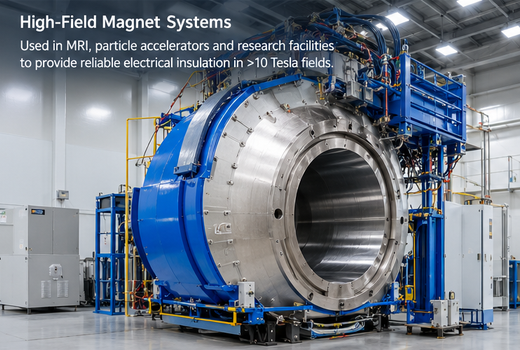

Die internasionale stoot na hoë-veld supergeleidende infrastruktuur versnel teen 'n ongekende tempo. Van kommersiële kernfusie-reaktore (soos hoëveld sferiese tokamaks en stellarators) en volgende generasie deeltjieversnellers tot ultrahoëveld mediese beeldvorming (11.7T+ MRI) en Maglev-vervoerroosters, soewereine ekonomieë belê swaar in multi-Tesla magnetiese stelsels.

Binne hierdie hoë-energie stelsels werk supergeleidende spoele teen kryogeniese temperature ondergedompel in vloeibare helium of gedwonge superkritiese heliumvloei. Om verkoelingskrag te verminder, omring Multi-Layer Insulation (MLI) komberse die koue massa. Werk binne magnetiese velde van meer as 10 Tesla stel egter 'n intense elektriese en meganiese risiko in: geïnduseerde verbygaande diëlektriese ineenstorting.

Tydens vinnige magnetiese veld-oploop, gepulseerde plasma-operasies, of skielike noodmagneetontladings (blus), veroorsaak vinnige veranderinge in magnetiese vloed beduidende verbygaande spannings oor aangrensende geleidende foelielae. In konvensionele ongeïsoleerde foeliestapels of swak afgeskermde komberse oorskry hierdie spannings die diëlektriese afbreekdrempel van die vakuumgaping. Die gevolglike elektriese boog brand gate deur die foelie, sweis aangrensende lae in termiese kortbroeke en veroorsaak wegholmagneetblus wat miljoene dollars se toerustingskade en stilstandtyd kan veroorsaak.

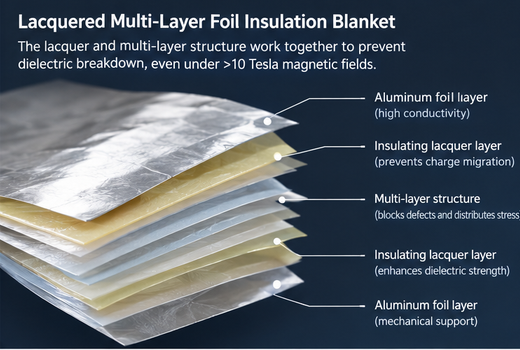

Gelakte multi-laag aluminium foelie isolasie komberse bied die definitiewe industriële verdediging. Deur hoë-suiwer aluminiumfoelies (1000- en 8000-reekse) te koppel met sub-mikron, hoë-diëlektriese kruisgebonde polimeer-keramiek-versperringslakke , lewer hierdie materiaal hoë diëlektriese afbreeksterkte, voorkom induktiewe vonkvorming, skakel uitgassing uit, en verminder MLI-kombersvervaardigingskoste met meer as 50-en-in-film-vervaardigingskoste in vergelyking met tradisionele vervaardigingsruimte..

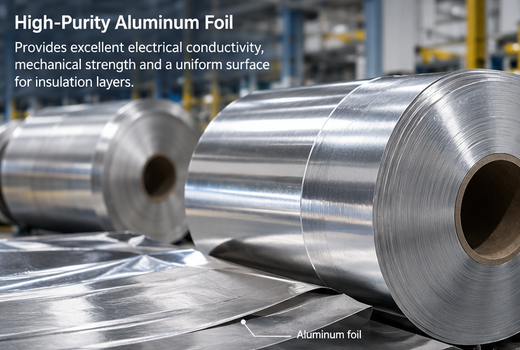

Strukturele eienskappe van hoë-suiwer aluminiumfoelie

Kriogeniese termiese stralingsskerms wat onder hoë magnetiese velde werk, vereis presiese fisiese en magnetiese eienskappe:

Hoë-suiwerheid 1085 & 8011 kernvoorraad: Aluminiumsuiwerheid van meer as 99.85% verseker 'n ultraskoon, eenvormige oppervlak vry van growwe yster-silikon intermetaalinsluitings wat as elektriese veldkonsentrasiepunte kan optree.

Nie-magnetiese, wervelstroom-beheerde afmetings: Aluminium is nie-magneties, wat magnetiese vervorming van die primêre 10 Tesla-veld voorkom. Dun foeliemeters (wat wissel van 12 mikron tot 50 mikron) segmenteer elektriese geleidingspaaie, wat werwelstroomverhitting aansienlik beperk en meganiese Lorentz-kragte tydens hoëspoed-veldopritte verminder.

Kriogeniese rekbaarheid tot 4 Kelvin: Anders as ferritiese legerings of bros keramiekfilms wat breek onder kryogeniese termiese skok, word aluminium se gesiggesentreerde kubieke kristalrooster sterker en behou verlenging tot by absolute nul, wat meganiese vibrasies absorbeer sonder om moegheid te kraak.

Sub-mikron hoë-diëlektriese lakformulering

Standaard anodisering of los plastiese spasieerstukke misluk onder vinnige elektriese oplewing. Gevorderde gelakte foelie gebruik deurlopende, fabrieksgeharde versperringsbedekkings:

Kruisgekoppelde polimeer-keramiekbastermatriks: Geformuleer uit organosilikoon of gemodifiseerde poliimied-keramiekharse, bied die deklaag buitengewone diëlektriese afbreeksterkte (meer as 25 kV tot 35 kV per millimeter dikte) terwyl dit mikrodun bly (tipies 0,5 tot 1,5 mikron).

Defekvrye oppervlakplanarisering: Vloeibare spoellak vloei oor mikroskopiese rolrante op die foelieweb voor termiese uitharding, wat die oppervlakprofiel glad maak en skerp mikroskopiese pieke wat veld-emissieboogontlading veroorsaak, uitskakel.

Tegniese validering en praktiese prestasie

Sovereign Energy Vision & B2B Kommersiële Uitbetaling

Gereelde vrae

V1:Waarom veroorsaak 'n 10 Tesla-magnetiese veld elektriese boogvorming in meerlaag-foelie-isolasie?

A: Tydens vinnige veldopritte of noodmagneetblus veroorsaak die vinnige verandering in magnetiese vloed hoë verbygaande spannings oor aangrensende geleidende foelieplate. In die vakuumomgewing van 'n kryostaat oorskry hierdie elektriese potensiale maklik die afbreekspanning van die vakuumgaping, wat elektriese boë skep wat gate deur die foelie smelt en termiese kortsluitings skep.

V2: Hoe voorkom 'n sub-mikron-lak diëlektriese afbreek oor foelie lae?

A: Die fabrieksaangepaste lak vorm 'n digte, nie-poreuse soliede diëlektriese versperring direk op die aluminiumfoelie-oppervlak. Met 'n diëlektriese sterkte van meer as 25 kV/mm, voorkom hierdie soliede deklaag elektronemissie en ionisasie selfs onder hoë spanningspyle, wat boogvorming stop voordat dit die gaping kan oorbrug.

V3:Kraak of skil die diëlektriese lak wanneer dit afgekoel word tot vloeibare heliumtemperature (4 Kelvin)?

A: Nee. Die kruisgebonde polimeer-keramiek hibriede laag word toegepas teen ultra-dun afmetings (0.5 tot 1.5 mikron) en ontwerp om by die termiese sametrekkingsprofiel van die aluminium substraat te pas. Dit weerstaan ​​vinnige termiese skokke van kamertemperatuur tot 4 Kelvin sonder om te kraak, afskilfering of delaminering.

V4: Hoe verminder gelakte foelie die arbeidskoste van die vervaardiging van kryogeniese isolasiekomberse?

A: Konvensionele MLI-komberse vereis dat tegnici afwisselende lae kaal foelie en delikate polimeerspasieernette met die hand saamstel om elektriese kontak te voorkom. Vooraf gelakte foelie bevat diëlektriese isolasie direk op die metaaloppervlak, sodat lae gestapel en direk toegedraai kan word sonder aparte gaasnette, wat die monteerarbeid met meer as 50% sny.

V5: Hoekom kies suiwer aluminiumfoelie bo gealuminiseerde mylar vir hoëveld supergeleidende magnete?

A: Gealuminiseerde mylar gebruik 'n plastiekkern wat onder neutron- en gammastraling afbreek, bros en vlok, terwyl dit ook vlugtige organiese verbindings in hoë vakuum ontgas. Suiwer aluminiumfoelie met 'n anorganiese hibriede lak is stralingshard, nie-uitgassing nie, en meganies stabiel oor dekades van voortdurende gepulseerde magnetiese werking.

Gevolgtrekking

Om diëlektriese ineenstorting uit te skakel en samestelling deurset te maksimeer op jou volgende hoë-veld supergeleidende magneet projek:

Mandaat 100% in-lyn vonktoetssertifisering: Vereis aankoopdokumentasie om te sertifiseer dat elke vierkante meter spoelvoorraad deurlopende nie-vernietigende vonktoetse by 1 000 V DC of hoër geslaag het, wat geen geleidende speldegate waarborg nie.

Spesifiseer gesertifiseerde kryogeniese diëlektriese sterkte (> 25 kV/mm): Maak seker dat verskafferdokumentasie diëlektriese deurbreekspanninggraderings onder vloeibare stikstof (-196°C) en diep vakuumtoestande verifieer om veiligheidsmarges tydens 10 Tesla-magneetblus te verseker.

Kies maat en lakdikte gebaseer op wikkelspanning: Spesifiseer 15 tot 25 mikron foelie met 'n 1,0 mikron laklaag vir outomatiese meerlaagde kombers wat om komplekse spoeleinddraaie kronkel, wat hoë buigsaamheid verseker sonder oppervlakmikro-kraking.
