Was verhindert den dielektrischen Durchschlag in lackierten Mehrschichtfolien-Isolierdecken unter 10 Tesla-Feldern?

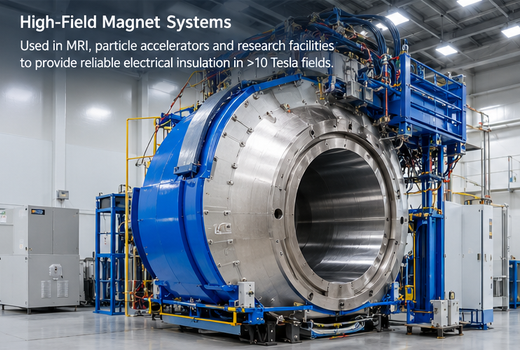

Der internationale Vorstoß in Richtung supraleitender Hochfeld-Infrastruktur beschleunigt sich in beispiellosem Tempo. Von kommerziellen Kernfusionsreaktoren (z. B. sphärischen Hochfeld-Tokamaks und Stellaratoren) und Teilchenbeschleunigern der nächsten Generation bis hin zu medizinischen Ultrahochfeld-Bildgebungsgeräten (11,7 T+ MRT) und Magnetschwebebahnen investieren staatliche Volkswirtschaften stark in Multi-Tesla-Magnetsysteme.

In diesen Hochenergiesystemen arbeiten supraleitende Spulen bei kryogenen Temperaturen, eingetaucht in flüssiges Helium oder einen erzwungenen überkritischen Heliumfluss. Um die Kühlleistung zu minimieren, umgeben Multi-Layer Insulation (MLI)-Decken die kalte Masse. Allerdings birgt der Betrieb in Magnetfeldern über 10 Tesla ein erhebliches elektrisches und mechanisches Risiko: einen induzierten vorübergehenden dielektrischen Durchschlag.

Bei schnellen Magnetfeldanstiegen, gepulsten Plasmavorgängen oder plötzlichen Notentladungen von Magneten (Quenches) induzieren schnelle Änderungen des Magnetflusses erhebliche Übergangsspannungen über benachbarte leitende Folienschichten. Bei herkömmlichen unisolierten Folienstapeln oder schlecht abgeschirmten Decken überschreiten diese Spannungen die dielektrische Durchschlagsschwelle der Vakuumstrecke. Der entstehende elektrische Lichtbogen brennt kleine Löcher in die Folie, verschweißt benachbarte Schichten zu thermischen Kurzschlüssen und löst außer Kontrolle geratene Magnetlöschungen aus, die Geräteschäden und Anlagenausfälle in Millionenhöhe verursachen können.

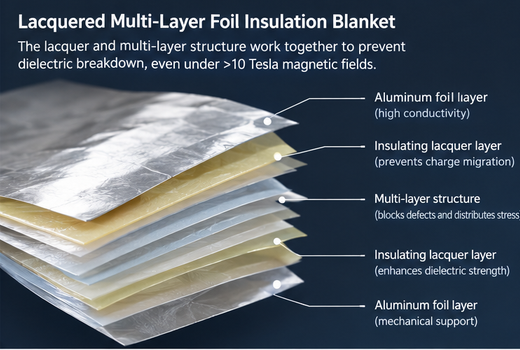

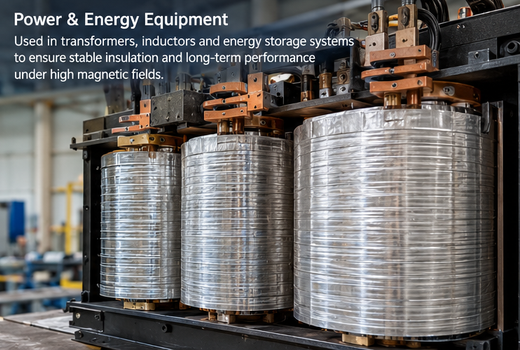

Lackierte mehrschichtige Aluminiumfolien-Isolierdecken bieten den ultimativen industriellen Schutz. Durch die Kombination von hochreinen Aluminiumfolien (Serie 1000 und 8000) mit Sperrlacken aus vernetzter Polymerkeramik mit hoher Dielektrizitätszahl im Submikronbereich bietet dieses Material eine hohe dielektrische Durchschlagsfestigkeit, verhindert die Bildung von induktiven Funken, eliminiert Ausgasungen und senkt die Herstellungskosten für MLI-Decken im Vergleich zu herkömmlichen arbeitsintensiven Abstandshalter- und Folienanordnungen um über 50 %.

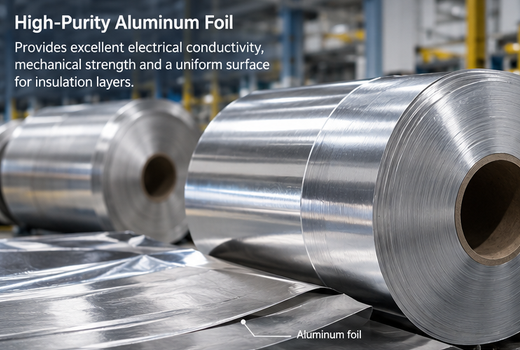

Strukturelle Eigenschaften von hochreiner Aluminiumfolie

Kryo-Wärmestrahlungsschilde, die unter hohen Magnetfeldern betrieben werden, erfordern präzise physikalische und magnetische Eigenschaften:

Hochreines 1085- und 8011-Kernmaterial: Eine Aluminiumreinheit von über 99,85 % sorgt für eine ultrareine, gleichmäßige Oberfläche, frei von groben intermetallischen Eisen-Silizium-Einschlüssen, die als Konzentrationspunkte für elektrische Felder dienen können.

Nicht magnetische, wirbelstromgesteuerte Abmessungen: Aluminium ist nicht magnetisch und verhindert eine magnetische Verzerrung des primären 10-Tesla-Feldes. Dünne Folienstärken (im Bereich von 12 Mikrometer bis 50 Mikrometer) segmentieren elektrische Leitungspfade, wodurch die Erwärmung durch Wirbelströme erheblich begrenzt und die mechanischen Lorentzkräfte bei Feldanstiegen mit hoher Geschwindigkeit verringert werden.

Kryogene Duktilität bis zu 4 Kelvin: Im Gegensatz zu ferritischen Legierungen oder spröden Keramikfilmen, die unter kryogenem Thermoschock brechen, wird das flächenzentrierte kubische Kristallgitter von Aluminium stärker und behält die Dehnung bis zum absoluten Nullpunkt bei, wodurch mechanische Vibrationen ohne Ermüdungsrisse absorbiert werden.

Hochdielektrische Lackformulierung im Submikrometerbereich

Herkömmliche Eloxal- oder lose Kunststoff-Abstandshalter versagen unter schnellen elektrischen Überspannungen. Hochentwickelte Lackfolie verwendet kontinuierliche, werkseitig ausgehärtete Barrierebeschichtungen:

Vernetzte Polymer-Keramik-Hybridmatrix: Die Beschichtung besteht aus Organosilicium- oder modifizierten Polyimid-Keramikharzen und bietet eine außergewöhnliche dielektrische Durchschlagsfestigkeit (über 25 kV bis 35 kV pro Millimeter Dicke) und bleibt dabei mikrodünn (typischerweise 0,5 bis 1,5 Mikrometer).

Fehlerfreie Oberflächenplanarisierung: Flüssiger Spulenlack fließt vor der thermischen Aushärtung über mikroskopisch kleine Rollrippen auf der Folienbahn, glättet das Oberflächenprofil und beseitigt scharfe mikroskopische Spitzen, die eine Feldemissionsbogenentladung auslösen.

Technische Validierung und praktische Leistung

Sovereign Energy Vision und kommerzielle B2B-Auszahlung

FAQ

F1: Warum verursacht ein 10-Tesla-Magnetfeld elektrische Lichtbögen in mehrschichtigen Folienisolierungen?

A: Bei schnellen Feldanstiegen oder Notlöschungen von Magneten induziert die schnelle Änderung des Magnetflusses hohe Übergangsspannungen über benachbarte leitende Folienblätter. In der Vakuumumgebung eines Kryostaten übersteigen diese elektrischen Potentiale leicht die Durchbruchspannung der Vakuumstrecke und erzeugen elektrische Lichtbögen, die Löcher in der Folie schmelzen und thermische Kurzschlüsse erzeugen.

F2: Wie verhindert ein Submikron-Lack einen dielektrischen Durchschlag über Folienschichten hinweg?

A: Der werkseitig aufgetragene Lack bildet eine dichte, porenfreie, feste dielektrische Barriere direkt auf der Aluminiumfolienoberfläche. Mit einer Durchschlagsfestigkeit von mehr als 25 kV/mm verhindert diese feste Beschichtung die Emission und Ionisierung von Elektronen selbst bei Hochspannungsspitzen und stoppt die Lichtbogenbildung, bevor sie die Lücke überbrücken kann.

F3: Reißt oder löst sich der dielektrische Lack, wenn er auf die Temperatur von flüssigem Helium (4 Kelvin) abgekühlt wird?

A: Nein. Die vernetzte Polymer-Keramik-Hybridbeschichtung wird in ultradünnen Abmessungen (0,5 bis 1,5 Mikrometer) aufgetragen und ist so konzipiert, dass sie dem thermischen Kontraktionsprofil des Aluminiumsubstrats entspricht. Es widersteht schnellen Temperaturschocks von Raumtemperatur bis zu 4 Kelvin, ohne zu reißen, abzublättern oder zu delaminieren.

F4: Wie senkt lackierte Folie die Arbeitskosten bei der Herstellung von Kryo-Isolierdecken?

A: Bei herkömmlichen MLI-Decken müssen Techniker abwechselnd Schichten aus blanker Folie und empfindlichen Polymer-Abstandsnetzen von Hand zusammenbauen, um elektrischen Kontakt zu verhindern. Vorlackierte Folie integriert dielektrische Isolierung direkt auf der Metalloberfläche, sodass Schichten direkt ohne separate Maschennetze gestapelt und umwickelt werden können, wodurch der Montageaufwand um mehr als 50 % reduziert wird.

F5: Warum sollte man für supraleitende Hochfeldmagnete reine Aluminiumfolie anstelle von aluminisiertem Mylar wählen?

A: Aluminisiertes Mylar verwendet einen Kunststoffkern, der sich unter Neutronen- und Gammastrahlung zersetzt, versprödet und abblättert und gleichzeitig im Hochvakuum flüchtige organische Verbindungen ausgast. Reine Aluminiumfolie mit einem anorganischen Hybridlack ist strahlungshart, nicht ausgasend und mechanisch stabil über Jahrzehnte hinweg im kontinuierlichen gepulsten Magnetbetrieb.

Abschluss

So vermeiden Sie dielektrische Durchschläge und maximieren den Montagedurchsatz bei Ihrem nächsten Projekt für supraleitende Hochfeldmagnete:

Fordern Sie die Zertifizierung einer 100-prozentigen Inline-Funkenprüfung an: Fordern Sie eine Kaufdokumentation an, um zu bescheinigen, dass jeder Quadratmeter Spulenbestand eine kontinuierliche zerstörungsfreie Funkenprüfung bei 1.000 V Gleichstrom oder höher bestanden hat, um sicherzustellen, dass keine leitfähigen Nadellöcher vorhanden sind.

Geben Sie eine zertifizierte kryogene Durchschlagsfestigkeit (> 25 kV/mm) an: Stellen Sie sicher, dass die Lieferantendokumentation die Nennwerte der dielektrischen Durchschlagsspannung unter flüssigem Stickstoff (-196 °C) und Tiefvakuumbedingungen überprüft, um Sicherheitsmargen bei 10-Tesla-Magnetabschreckungen zu gewährleisten.

Wählen Sie Stärke und Lackdicke basierend auf der Wickelspannung: Geben Sie eine 15 bis 25 Mikron dicke Folie mit einer 1,0 Mikron dicken Lackschicht für die automatisierte mehrschichtige Gummituchwicklung um komplexe Spulenendwindungen an, um eine hohe Flexibilität ohne Mikrorisse auf der Oberfläche zu gewährleisten.
