Sikrer høj ledningsevne: Belagte aluminiumsstrimler til europæisk kabelafskærmning og elektriske kabinetter

I moderne europæisk strømdistribution, telekommunikationsnetværk og industrielle automationssystemer er elektromagnetisk kompatibilitet (EMC) og strukturel pålidelighed altafgørende. Højfrekvent elektrisk støj, signalkryds og miljøeksponering kræver avancerede afskærmnings- og husløsninger.

Bruger Forbelagte aluminiumsstrimler med høj ledningsevne gør det muligt for kabelproducenter og elektrisk udstyrsbyggere at opnå overlegen elektromagnetisk interferens (EMI) afskærmning, lavere strukturel vægt og langsigtet korrosionsbestandighed i overensstemmelse med EU's tekniske standarder.

Elektrisk ledningsevnes rolle i afskærmningseffektivitet

Kabelafskærmningens effektivitet afhænger af materialets evne til at reflektere og absorbere elektromagnetisk stråling. Aluminiumslegeringer med høj renhed opnår en elektrisk ledningsevne på over 61 %  IACS (International Annealed Copper Standard):

Lavere overførselsimpedans: Minimerer overfladeimpedans langs kabelskærmen, forhindrer intern signallækage og blokerer omgivende højfrekvent støj.

Optimeret jordingsvej: Sikrer hurtig spredning af fejlstrømme og statiske ladninger i industrielle styrekabler og strømdistributionsnetværk.

Masse- og omkostningseffektivitet: Leverer tilsvarende strømbærende kapacitet og afskærmningseffektivitet til en brøkdel af massen og prisen for konventionel kobbertape.

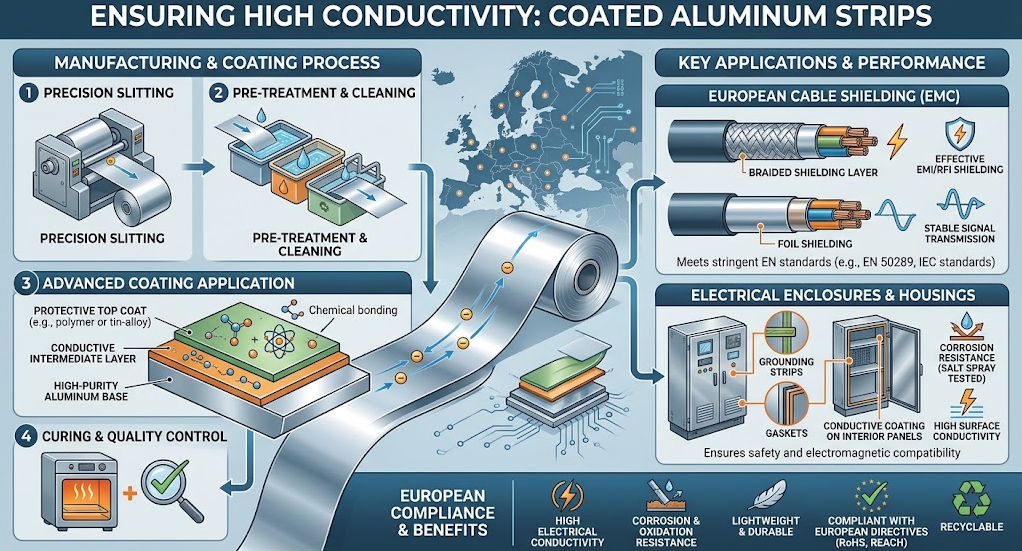

EMI/RFI afskærmningsmekanisme i belagte kabelstrimler

Under signaltransmission inducerer ekstern stråling hvirvelstrømme i aluminiumsskærmlaget.

Belagte strimler med høj ledningsevne afspejler størstedelen af ​​den indkommende elektromagnetiske energi, mens de absorberer resterende signalfrekvenser inden for metaltykkelsen, og holder udstyret i overensstemmelse med EU EMC-direktiv 2014/30/EU.

Tekniske specifikationer Matrix: Elektriske og afskærmende klassestrimler

Tabellen nedenfor beskriver tekniske parametre for coatede aluminiumslister, der anvendes i europæiske kabelafskærmninger og elektriske kapslinger:

Ydelsesfordele i europæiske high-end apparater og maskiner

FAQ

Q1: Hvorfor erstatter aluminiumsbånd kobbertape i europæiske kabelafskærmningsapplikationer?

A: Aluminium giver omkring 61%  af kobbers ledningsevne ved en tredjedel af densiteten og en væsentlig lavere råvareomkostning. Aluminiumsstrimler med høj ledningsevne giver høj EMI-afskærmningsydelse, samtidig med at den samlede kabelvægt og materialeforbrug reduceres.

Q2: Hvordan påvirker præcisionsskæringskvaliteten højhastighedskabelomviklingsprocesser?

A: Opslidsede grater på mere end 0,01 mm  kan trænge igennem tynde polymerisolerende jakker, forårsage kantrevner under højspændingsindpakning eller beskadige indpakningshovedets værktøj. Præcis roterende opskæring sikrer glatte kanter og kontinuerlig, brudfri bearbejdning.

Q3: Kan præcoatede elektriske kabinetpaneler i aluminium jordes effektivt?

A: Ja. Elektriske kabinetter fremstillet af præ-coated aluminium kan opnå jordforbindelse ved at bruge selvklinkende jordingsfastgørelseselementer, ledende pakninger eller selektivt umalede jordingsboltområder, der er specificeret under coil coating.

Q4: Hvordan testes belægningsadhæsion på fleksible kabelafskærmende aluminiumslister?

A: Belægningsvedhæftning evalueres ved hjælp af 0T-1T T-bøjningstest (EN 13523-7) og krydsskraveringstapetest (ASTM D3359) efter termisk ældning for at sikre, at den ledende eller klæbende film ikke delaminerer under tæt kabelbøjning eller installationshåndtering.

Q5: Hvad forårsager kantkorrosion i udendørs elskabe i aluminium, og hvordan forhindres det?

A: Kantkorrosion opstår, når umalede afskårne kanter udsættes for fugtige eller marine saltsprayforhold. Brug af marine-grade 5052 eller 5754 legeringer kombineret med kromatfri passiverende forbehandlinger minimerer kantoxidation i barske miljøer.

Konklusion

Opgradering af afskærmnings- og kabinetspecifikationer til præcoatede aluminiumsstrimler med høj ledningsevne gør det muligt for producenter af elektrisk udstyr at opfylde europæiske EMC-ydelsesstandarder og holdbarhedskrav.

For at optimere materialevalg til din applikation:

Vælg legering efter elektrisk behov: Brug 1050 eller 1060 legering (> 61 % IACS) i 0,12 - 0,2 mm gauge til højfrekvent telekommunikationskabler afskærmning; vælg 3003 eller 5052 legering til strukturelle elektriske kabinetskabe, der kræver højere mekanisk styrke.

Tilpas funktionel belægning til applikation: Angiv copolymer eller ledende film til varmeforseglbar kabelkappebinding; mandat PVDF eller polyurethan forbelægninger til udendørs elskabe, der kræver saltspray og kemikalieresistens.

Partner med Integrated Strip Manufacturers: Samarbejd med erfarne leverandører som Changzhou Dingang Metal Material Co., Ltd. for at sikre stram tolerance, gratfri slidsede strimler leveret i sødygtig emballage.
