Kuinka rullapinnoitettu Alumiinikelat alentaa matalan maan kiertoradan satelliittien laukaisukustannuksia?

Kaupalliset Low-Earth-Orbit (LEO) -satelliittien megakonstellaatiot – jotka tarjoavat maailmanlaajuista laajakaistaa, maan havainnointia ja puolustusviestintää – riippuvat täysin laukaisutaloudesta. Laukaisutarjoajat veloittavat tuhansia dollareita kilolta kiertoradalta. Satelliittialkuperäisten laitteiden valmistajien (OEM) on minimoitava rakenteellinen massa, lyhennettävä valmistuksen läpimenoaikoja ja varmistettava kiertoradan luotettavuus tuhansissa standardoiduissa satelliittiväylissä.

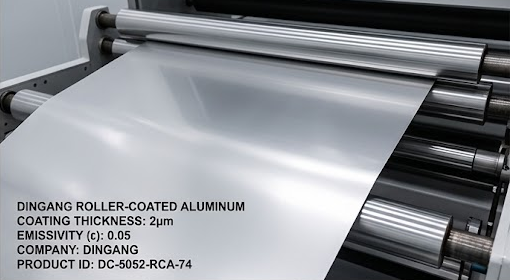

Siirtyminen perinteisistä jälkimaalatuista metallipaneeleista tai kalliista komposiittirakenteista tarkkuuteen rullapinnoitetut alumiinikelat (käytetään ilmailu-avaruusluokan 2024, 6061 tai 7075 metalliseoksia yhdistettynä erityisiin lämmönhallinta- tai suojapinnoitteisiin) tarjoavat pelin muuttavan ratkaisun. Jatkuva kelapinnoite varmistaa tasaisen kalvonpaksuuden, poistaa valmistuksen jälkeiset ruiskutuspullonkaulat ja maksimoi massatehokkuuden ( 2,70 g/cm³ ) alentaakseen huomattavasti hyötykuorman kilohintaa.

Korkeat kilokustannukset LEO Launch Mechanicsissa

LEO-satelliittikonstellaatiot toimivat tiukoilla hyötykuorman massamarginaalilla:

Ride-Share-hyötykuorman tiivistys: Yhden raketin hyötykuorman suojuksen sisällä pinottujen satelliittien määrän maksimoiminen vaatii litteät rungot, joiden rakenteellinen massa on ehdoton.

Polttoainemassan optimointi: Jokainen rakenteelliseen väylään tallennettu gramma muuttuu suoraan ylimääräiseksi asemaa ylläpitäväksi ponneaineeksi, mikä pidentää satelliitin kiertoradan käyttöikää.

Perinteisten ilmailu- ja avaruuspinnoitusmenetelmien pullonkaulat

Eräsumutus kootut satelliittipaneelit tuovat vakavia valmistushaasteita:

Manuaalinen eräruiskutus vs. jatkuva rullapinnoitettu Alumiinikela

Päällystysmassan yläpuolella: Manuaalinen ruiskumaalaus johtaa epätasaiseen paksuuteen, mikä lisää omapainoa, mikä lisää suoraan lanseerauskustannuksia ilman rakenteellista arvoa.

Läpimenoaika ja kaasun poistumisriskit: Ruiskumaalattujen paneelien epäjohdonmukainen lämpökovettuminen aiheuttaa haihtuvia liuottimia, jotka vapautuvat tyhjiössä ja saastuttavat herkät optiset sensorit ja aurinkopaneelit.

 Satelliittimateriaaliratkaisut

Alla olevassa taulukossa verrataan kaupallisessa LEO-satelliittien valmistuksessa käytettyjen rakennemateriaalien teknisiä parametreja:

Suorituskyvyn edut LEO-satelliittimassatuotannossa

FAQ

K1: Kuinka rullapinnoitettu alumiinikela alentaa satelliittien laukaisukustannuksia verrattuna hiilikuitukomposiitteihin?

V: Vaikka hiilikuitu tarjoaa korkean jäykkyyden, sen raaka-ainekustannukset, hitaat autoklaavikovetussyklit ja vaikeat pinnoituksen jälkeiset vaatimukset lisäävät valmistusbudjetteja. Telalla päällystetty alumiini tarjoaa korkean ominaislujuuden murto-osalla kustannuksista, prosessoi erittäin korkeilla rullalta rullalle -nopeuksilla ja välttää maalimassan yläpuolella.

Q2: Voivatko valmiiksi levitetyt lämpöpinnoitteet selviytyä rakenteellisesta taipumisesta satelliittikehyksen leimaamisen aikana?

V: Kyllä. Avaruuskäyttöiset kelapinnoitteet on formuloitu elastisista silloitettuista polymeereistä. Niillä saavutetaan korkeat T-taivutusarvot ( ≤ 1T-2T ), jolloin alumiinilevylle voidaan tehdä CNC-rei'itys ja rullamuovaus ilman maalin halkeilua, hilseilyä tai delaminoitumista.

Kysymys 3: Kuinka telalla päällystetyt levyt estävät kaasun muodostumisen tyhjiötilassa?

V: Jatkuvat kierukkapinnoituslinjat käyttävät korkean lämpötilan vaahdotusuuneja, jotka takaavat 100 %  täydellisen lämpökovettumisen ja liuottimen poiston. Tämä tuottaa ei-huokoisia pinnoitteita, jotka ovat tiukkojen ASTM E595-ilmailualan kaasunpoistovaatimusten mukaisia.

Kysymys 4: Miksi atomihappisuojaus (AO) on ratkaisevan tärkeää rullapinnoitetuissa LEO-satelliittipaneeleissa?

V: Atomihappi matalalla Maan kiertoradalla ( 200 km-1 000 km ) syövyttää aggressiivisesti orgaanisia polymeerejä ja raakametalleja. Telalla levitettävät suojaavat siloksaani- tai epäorgaaniset pinnoitteet muodostavat tiheän oksidisulun, joka pysäyttää atomihapen hajoamisen vuosien kiertoradalla.

Q5: Mitä suojapakkauksia tarvitaan ilmailu-avaruuskäyttöön tarkoitettujen päällystettyjen kelojen kansainväliseen toimittamiseen?

V: Valmiiksi pinnoitetut alumiinikelat on laminoitu heikosti tarttuvalla UV-suojakalvolla PE , kääritty kosteudenkestävään VCI-korroosionestokalvoon, jossa on kuivausaineita, kiinnitetty kestäviin puisiin jalustoihin ja toimitettu silmästä taivaaseen kaasuttamattomissa laatikoissa kuljetusvaurioiden estämiseksi.

Johtopäätös

Tarkkuuden määrittäminen Rullapinnoitetut alumiinikelat LEO-satelliittiväylän valmistukseen alentavat laukaisukustannuksia, nopeuttavat konstellaatioiden kokoamista ja takaavat kiertoradan ympäristön kestävyyden.

Optimoi materiaalin valinta kaupalliseen satelliittivalmistusohjelmaasi:

Valitse korkealujuus ilmailu- ja avaruusseoksia kuormitusvaatimusten mukaan: Mandaatti 6061-T6 yleisille rakenteellisille alustapaneeleille; määritä 2024-T3 tai 7075-T6 ensisijaiselle kantaville laipioille.

Määritä telalla levitettävät vähäkaasuiset pinnoitteet: Edellyttävät lämpöä sääteleviä tai suojaavia pinnoitteita, jotka on formuloitu täyttämään ASTM E595 tyhjiökaasunpoistostandardit (TML < 0,10 %, CVCM < 0,01 %).

Täytä alle mikronin paksuus ja reunan purserajat: vaadi suljetun silmukan pinnoitteen paksuuden säätöä (≤ ± 3 %) ja leikkausreunojen purserajoituksia alle 5 %:n kokonaismittasta rakenteellisten jännitysten nousujen estämiseksi.
