Bükülmə zamanı boyanın çatlamasına səbəb nədir? Əvvəlcədən boyanmış alüminiumun nasazlığının qarşısının alınması

Sac metal istehsalında, əvvəlcədən rənglənmiş alüminium rulonlar və təbəqələr müntəzəm olaraq bükülür, yuvarlanır və dam örtüyü, yağış kanalları, kaset üzlükləri və memarlıq bəzəkləri istehsal etmək üçün möhürlənir. Bununla belə, istehsalçılar tez-tez böyük bir keyfiyyət problemi ilə qarşılaşırlar: boya krekinqi əvvəlcədən boyanmış alüminium zamanı əyilmə prosesi .

Əvvəlcədən boyanmış metal kəskin əyilməyə məruz qaldıqda, xarici radius boyunca boya filmi yüksək gərginliyə məruz qalır. Bu uzanma örtünün elastikliyini aşarsa, əyilmə xətti boyunca mikroskopik çatlar (mikro çatlama) əmələ gəlir. Zamanla bu mikro çatlar əsas metalı nəmə, atmosfer duzlarına və sənaye çirkləndiricilərinə məruz qoyur, örtük qabığına, korroziyaya və sahənin vaxtından əvvəl sıradan çıxmasına səbəb olur.

Boyanın niyə çatladığını başa düşmək və düzgün alətlər, ərinti seçimi və örtük spesifikasiyalarının həyata keçirilməsi istehsalçılara boya yapışmasına və ya estetikaya zərər vermədən sıx əyilmə radiuslarına nail olmağa imkan verir.

Levhaların formalaşması zamanı mikro çatlamaların fizikası

Pres əyləcinin formalaşması və ya davamlı rulon formalaşması zamanı metal altlıq və üzvi boya təbəqəsi fərqli mexaniki qüvvələrə məruz qalır.

Xarici Səthin Dartma Gərginliyi və Filmin Uzadılması Limitləri

Qalınlığı olan alüminium təbəqə  t  radiusu ətrafında əyildikdə r , daxili səth sıxılmaya məruz qalır, xarici səth isə güclü dartılma uzanmasına məruz qalır . Xarici boya filmi mərkəzi neytral oxdan olan məsafəyə nisbətən uzanır. Boya qatranı əsas metala qədər uzana bilmirsə, boya filmi qırılır.

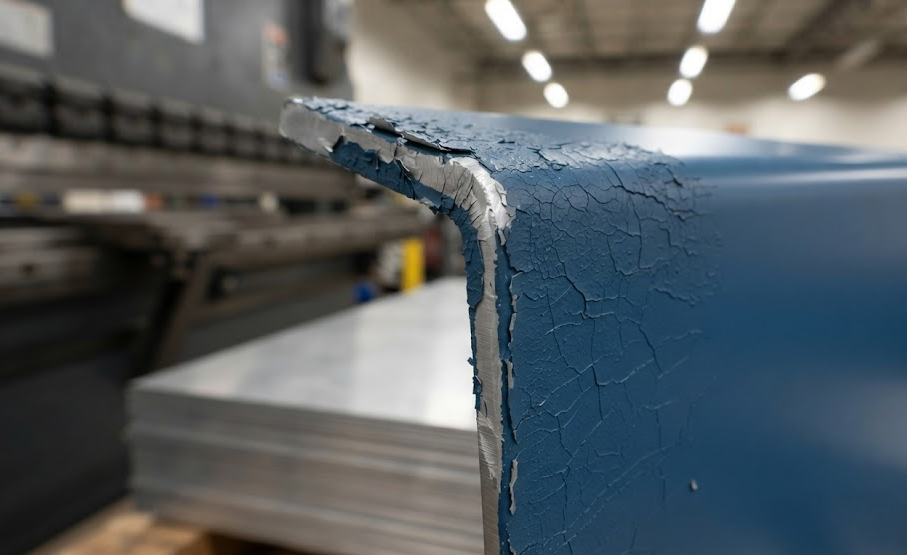

Mikro-krekinq dinamikası: Crazing, Delamination və Flaking

• Micro-Crazing: Yüksək gərginlik altında üst qat boyunca görünən, tez-tez parıltı itkisi və ya əyilmə xətti boyunca təbaşirli xətt kimi görünən mikroskopik saç xətti çatları.

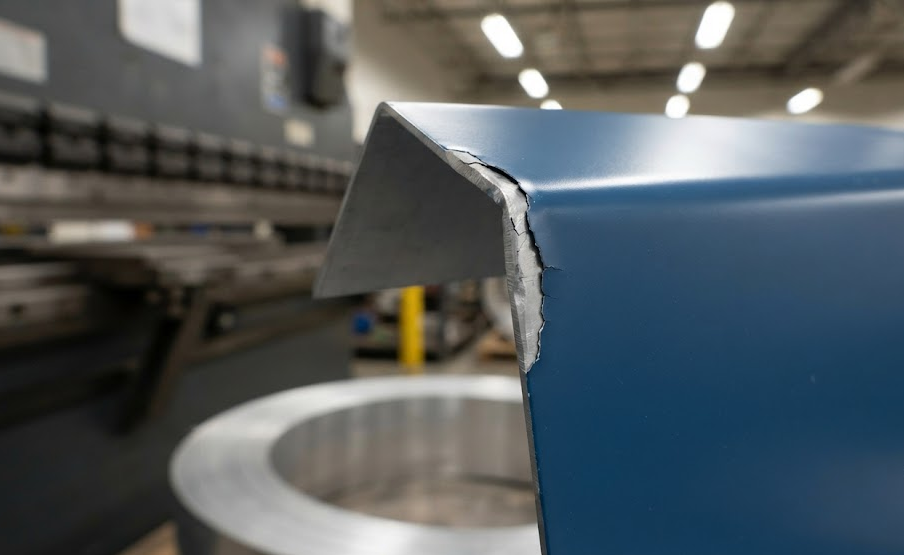

• Makro-krekinq: həm üst qatdan, həm də astardan keçərək əvvəlcədən işlənmiş alüminium səthinə qədər dərin, görünən qırıqlar.

• Delaminasiya və qabıqlanma: Boya çatlaması astarın zəif yapışması ilə müşayiət olunduqda baş verir, bu da formalaşdırma zamanı boya lopalarının substratdan soyulmasına səbəb olur.

Formalanma və əyilmə məhdudiyyətləri matrisi: örtüklər və ərinti temperləri

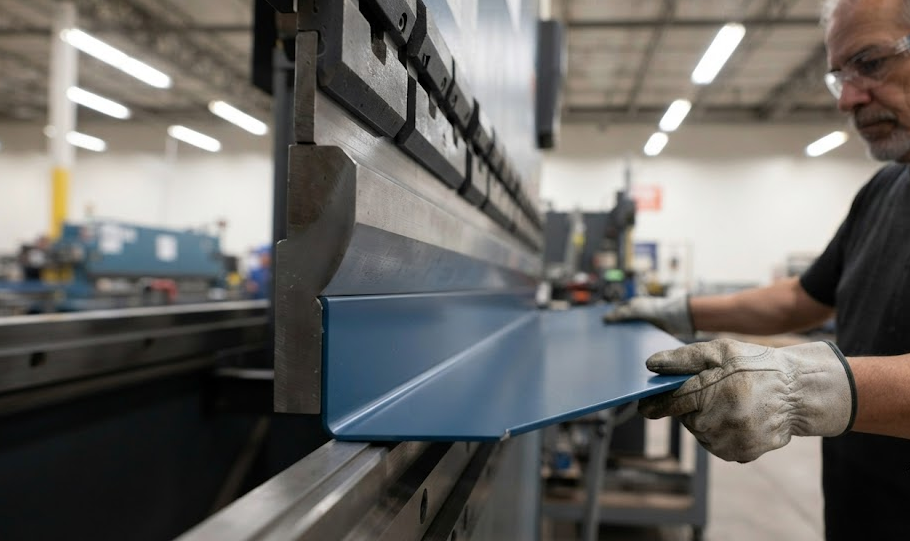

Praktik İstehsal Tətbiqləri: Yüksək Gərginlikli Roll Formalaşdırma

Düzgün ərinti, örtük sistemi və formalaşdırma texnikasının seçilməsi əsas metal əmələ gətirən sənayelərdə boya çatlamasının qarşısını alır:

Tez-tez verilən suallar

S1: Əvvəlcədən boyanmış alüminium əyilərkən boya çatlamasının əsas səbəbi nədir?

Cavab: Əsas səbəb təbəqənin boya filminin maksimum uzanma həddini keçərək əyilməsidir. Bu, adətən çox sıx olan əyilmə radiusundan ( 0T ) istifadə edərkən, həddindən artıq bərkimiş və ya kövrək boya sistemindən istifadə edərkən, soyuq metalı əyərkən və ya dar bir xətt boyunca gərginliyi cəmləşdirən substrat temperini seçərkən baş verir.

S2: Ətraf mühitin temperaturu əvvəlcədən rənglənmiş alüminium əyilmə performansına necə təsir edir?

A: Soyuq temperaturlar ( <15°C / 59°F ) boya qatranlarının sərtləşməsinə səbəb olur və onları formalaşdırma zamanı kövrək edir. Materialın 20°C - 25°C- yə qədər qızdırılması  qatran elastikliyini bərpa edir, kəskin əyilmələr zamanı mikro çatların qarşısını almağa kömək edir.

Q3: 0T əyilmə ilə 2T əyilmə spesifikasiyası arasındakı fərq nədir?

A: 0T ,  əyilmə o deməkdir ki panel 180° düz qatlana bilər. boya çatlamadan və ya lenti götürmədən öz üzərinə 2T boya  əyilmə, boşluq tələb edir .2t ) çatışmazlığının qarşısını almaq üçün əyilmə radiusunun içərisində iki qalınlığa bərabər metal (

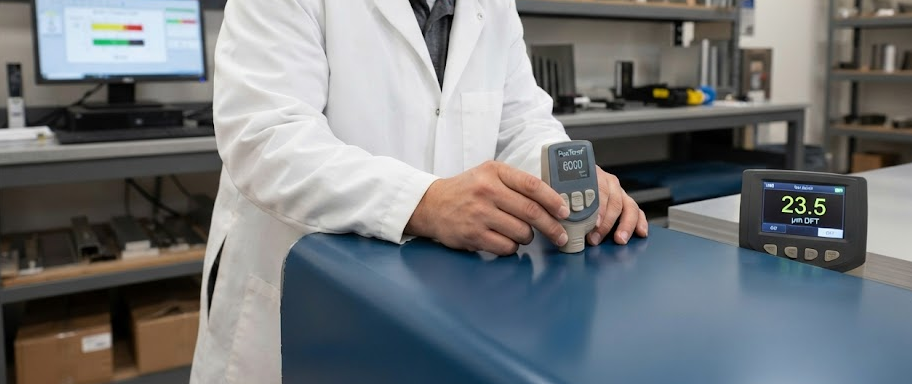

S4: 3 qat, 35 mikron yüksək quruluşlu boya sistemləri 0T əyilməsinə nail ola bilərmi?

A: Daha qalın boya filmləri ( 35 μm ) kəskin əyilmə zamanı səthin daha uzun uzanmasına səbəb olur. Standart 2 qatlı sistemlər ( 25 μm ) asanlıqla 0T-ə çatsa da , yüksək quruluşlu 3 qatlı sistemlər 1T - 2T  əyilmə radiusunu tələb edir. daha qalın üst təbəqənin mikro çatlamasının qarşısını almaq üçün adətən

S5: Sıx rulon formalaşmasına məruz qalan yağış kanalları və dayanan tikiş damları üçün hansı boya sistemi ən yaxşısıdır?

A: yüksək elastikliyə malik 70% PVDF və ya xüsusi olaraq dəyişdirilmiş Yüksək Davamlı Polyester (HDP) sistemi Xromsuz qabaqcadan işlənmiş 3003-H24 və ya 3105-H24 alüminium substrat üzərində hava şəraitinə davamlılıq və formalaşma elastikliyinin ideal balansını təklif edir.

Nəticə

Alüminium əyilmə zamanı boya çatlamasının qarşısını almaq üçün düzgün qatran kimyası, ərinti temperatı, təbəqə ölçüsü və formalaşma radiusunun uyğunlaşdırılması tələb olunur. İstehsalçılar, çevik PVDF və ya HDP örtük sistemlərini təyin etməklə sertifikatlı 0T - 1T  T əyilmə dərəcələri ilə , səthin çatlamasına və ya uzunmüddətli boya soyulmasına risk etmədən kəskin, davamlı memarlıq profilləri istehsal edə bilərlər.
