La méthode de base pour évaluer la planéité des plaques d'aluminium réside dans « l'inspection visuelle + la mesure de l'outil + la comparaison standard », combinée aux exigences d'application pour un jugement rapide et précis. Les approches détaillées sont les suivantes :

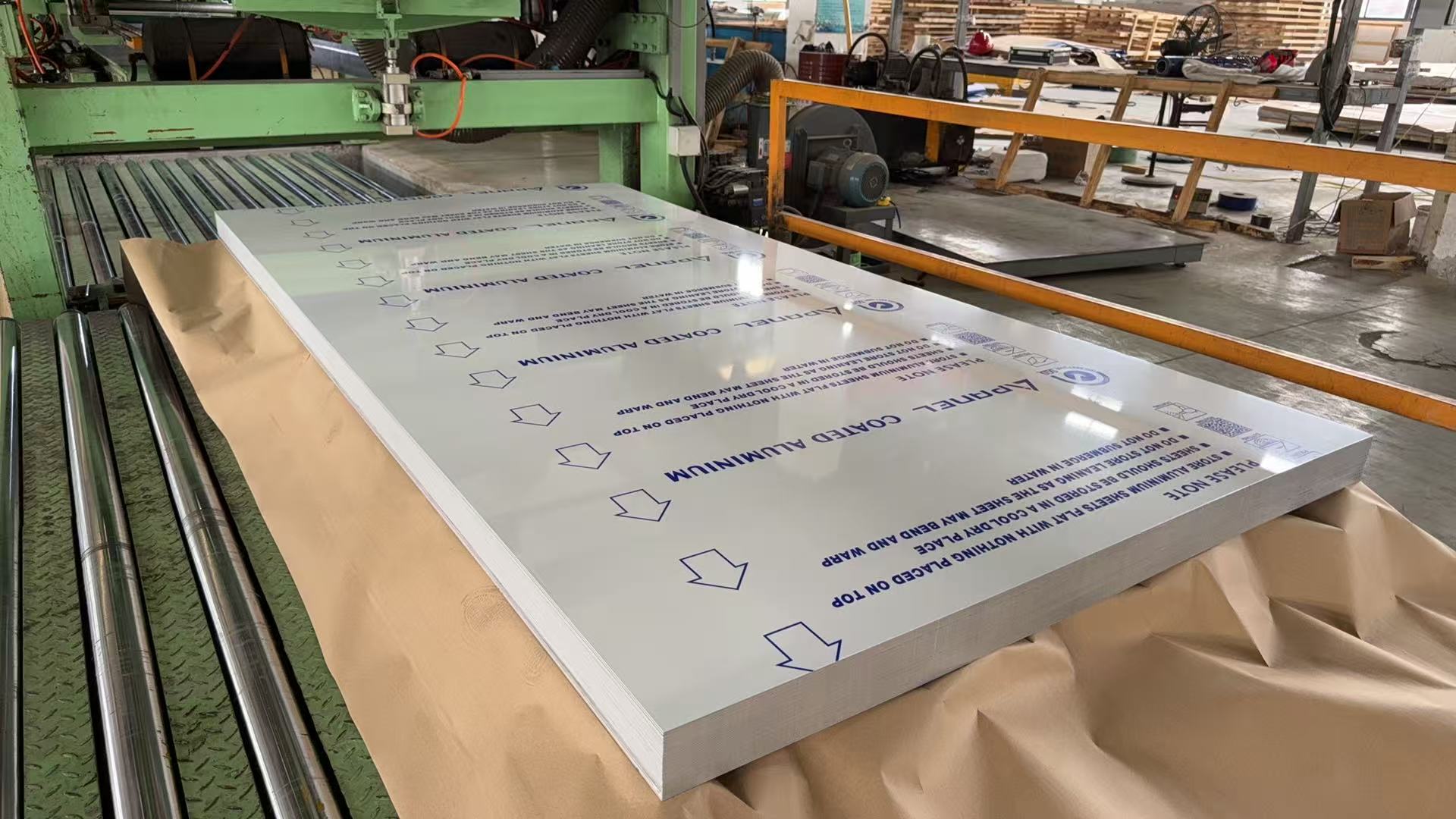

Sélectionnez un environnement bien éclairé et placez la plaque d'aluminium sur une surface horizontale (par exemple, une table en marbre, un établi de niveau).

Irradiez la surface avec une lumière latérale provenant du côté ou obliquement au-dessus, en observant les irrégularités, les ondulations ou les déformations. Une surface sans fluctuations évidentes de lumière et d’ombre est initialement considérée comme plane.

Pour les scénarios d'épissage (par exemple, murs-rideaux, toiture), alignez les bords de deux plaques d'aluminium et vérifiez s'il y a des espaces ou des différences de hauteur au niveau du joint. Aucun espace n'indique une planéité qualifiée.

Combinaison règle en acier + jauge d'épaisseur : utilisez une règle en acier avec une précision ≥ 0,02 mm (longueur non inférieure au côté court de la plaque d'aluminium) pour l'ajuster étroitement contre la surface dans les directions longitudinale, transversale et diagonale. Mesurez l'écart maximum entre la règle et la plaque avec une jauge d'épaisseur.

Usages généraux (par exemple, plaques décoratives) : Un écart ≤0,3 mm/m est qualifié.

Scénarios de haute précision (par exemple, impression, usinage de précision) : écart ≤ 0,1 mm/m.

Méthode de traction de ficelle : étirez un fil d'acier fin inélastique aux deux extrémités de la plaque d'aluminium, en mesurant la distance verticale maximale entre le fil et la surface. Plus la distance est petite, meilleure est la planéité, nécessitant généralement ≤0,5 mm/2 m.

Détecteur de planéité laser : obtenez rapidement des données 3D de la surface de la plaque d'aluminium grâce au balayage laser, calculant automatiquement l'erreur de planéité avec une précision allant jusqu'à 0,001 mm. Convient pour l'inspection de qualité de masse.

Indicateur à cadran/indicateur à cadran métrique : fixez la plaque d'aluminium sur une plate-forme horizontale, déplacez l'aiguille indicatrice uniformément le long de la surface et enregistrez la plage de fluctuation du pointeur. La fluctuation ≤0,05 mm répond aux normes de haute précision.

GB/T 3880 est la norme nationale de base pour la planéité des plaques d'aluminium, applicable à la plupart des scénarios industriels généraux.

Pour les applications haut de gamme (par exemple, les composants électroniques de précision), des normes d'entreprise ou internationales plus strictes (par exemple, ASTM B209) peuvent s'appliquer.
