لماذا تعتبر رقائق الألومنيوم المشحمة المخصصة للطعام ضرورية لصناعة حاويات السحب العميق
بالنسبة للمديرين التنفيذيين ومديري المصانع ومهندسي الأدوات في صناعات تغليف المواد الغذائية وتحويلها، فإن زيادة سرعة الطباعة إلى أقصى حد مع الحفاظ على إنتاج حاوية خالية من العيوب هو هدف تشغيلي أساسي. يتطلب ختم حاويات الألمنيوم المسحوبة بعمق - مثل أطباق تقديم الطعام ذات الجدران الناعمة، وأواني المخابز، وصواني وجبات شركات الطيران - تشوهًا بلاستيكيًا شديدًا يؤدي إلى تمدد رقائق الألومنيوم بالقرب من حدودها الميكانيكية.
يؤدي ختم رقائق الألومنيوم الخام دون تشحيم السطح المناسب إلى احتكاك عالي، وتمزقات معدنية، وتهيج السطح، وتآكل سريع للقالب. توفر رقائق الألومنيوم المشحمة بدرجة الطعام طبقة حدودية حيوية تقلل الاحتكاك أثناء الضغط عالي السرعة، مما يضمن نسب سحب متسقة، وعمرًا أطول للأداة، والامتثال الكامل لمعايير سلامة الأغذية العالمية.
التحديات الميكانيكية لختم حاوية رقائق السحب العميق
تعمل مكابس الحاويات عالية السرعة بما يصل إلى 150 - 250 ضربة في الدقيقة. أثناء كل ضربة، يتم دفع رقائق الألومنيوم المسطحة إلى تجاويف القالب العميقة، مما يعرض المعدن لضغط مكثف متعدد المحاور.
خط أنابيب الضغط الميكانيكي ذو السحب العميق ┌──────────────────────────── ┼─────────────────────────┐ ▼ ▼ ▼ |
ارتفاع ضغط لكمة |
احتكاك المعدن بالموت |
سلالة الشد الشديد |
قوة حامل فارغة عالية |
منطقة إجهاد القص العالي |
ترقق الجدار الجانبي المفرط |
اختراق سريع للتجويف |
التقاط المعادن والغضب |
خطر انقسام المعادن/التمزق |
تشوه البلاستيك الشديد وميكانيكا ترقق الجدار
أثناء السحب العميق، تخضع رقائق الألومنيوم (مقياس 0.03 مم - 0.12 مم) لتشوه ميكانيكي معقد. أثناء قيام المثقاب بدفع الرقاقة إلى داخل تجويف القالب، يتعرض المعدن الموجود في منطقة الحافة إلى إجهاد شد شعاعي وإجهاد ضغط محيطي. بدون التشحيم، يؤدي الاحتكاك العالي على طول نصف قطر القالب إلى تقييد تدفق المعدن، مما يتسبب في حدوث عنق موضعي وتمزق في الجدار الجانبي.
يؤدي الضغط على الرقائق غير المشحمة أو غير المشحمة إلى العديد من حالات فشل التصنيع:
تمزق المعادن وانشقاقاتها: يمنع الاحتكاك العالي السحب المعدني الناعم، مما يتسبب في كسر الرقاقة على طول زوايا الحاوية أو نصف القطر السفلي.
التجاعيد وتشوه الحافة: يسبب الاحتكاك غير المنتظم تجمعًا غير متساوٍ للمواد في منطقة الحافة، مما يؤدي إلى حواف حاوية فضفاضة ومتجعدة لا يمكن إغلاقها بشكل صحيح.
يموت القشور وتلف الأدوات: يؤدي الاتصال المباشر بين الألومنيوم والفولاذ إلى اللحام الدقيق (الغلط)، ونقل الألومنيوم إلى قوالب كربيد باهظة الثمن أو قوالب فولاذية للأدوات. يؤدي ذلك إلى إضعاف حواف القطع ويتطلب إيقاف تشغيل الضغط بشكل متكرر لتنظيف الأداة.
مصفوفة أداء الرسم العميق للرقائق الجافة مقابل الرقائق المشحمة
المعلمة التشغيلية |
رقائق عارية غير مشحمة |
رقائق معدنية مغلفة بالزيت |
رقائق مشحمة عالية الأداء ومناسبة للطعام |
معامل الاحتكاك (μ) |
0.6 - 0.85 (مرتفع للغاية) |
0.15 - 0.25 (معتدل) |
0.05 - 0.1 (الأمثل) |
الحد الأقصى لنسبة عمق السحب (L/D) |
أكواب منخفضة (<0.3) ضحلة فقط |
متوسطة (0.3 - 0.5) |
ارتفاع (> 0.6) جدار أملس عميق |
معدل خردة الجدار الجانبي والتمزق |
عالية (> 8% - 15%) |
معتدل (2% - 5%) |
منخفض جدًا (<0.2%) |
ختم سرعة الصحافة |
بطيء (<60 ضربة/دقيقة) |
معتدل (80 - 120 ضربة/دقيقة) |
الحد الأقصى (150 - 250 ضربة/دقيقة) |
الفاصل الزمني لصيانة الأدوات |
متكرر جدًا (كل 50 ألف ضربة) |
معتدل (كل 200 ألف ضربة) |
ممتد (> 1,000,000 ضربة) |
الامتثال لسلامة الأغذية |
خطر التلوث بالزيوت الصناعية |
عامل |
معتمد بنسبة 100% من إدارة الغذاء والدواء الأمريكية / الاتحاد الأوروبي رقم 10/2011 |
التطبيقات الصناعية الأساسية للرقائق المشحمة ذات السحب العميق
يتم تحديد مخزون رقائق الألومنيوم المشحمة المخصصة للطعام عبر قطاعات تصنيع الحاويات كبيرة الحجم:

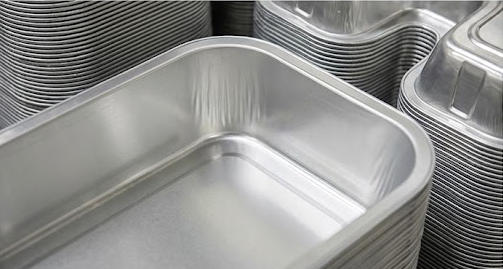

صواني تقديم الطعام ذات الجدران الناعمة وحاويات وجبات شركات الطيران القابلة لإعادة التدوير
تتطلب صواني تقديم الطعام ذات الجدران الناعمة وحاويات وجبات شركات الطيران سحبًا عميقًا للتجويف مع حواف مسطحة غير مجعدة من أجل الختم الحراري المحكم. تتيح الرقائق المطلية مسبقًا عالية التشحيم تدفقًا سلسًا للبلاستيك إلى قوالب معقدة متعددة الأجزاء دون تمزق أو تشويه الشفة.

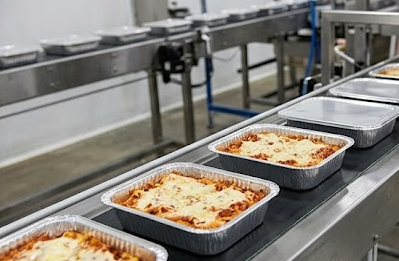

مقالي خدمة الطعام ذات الجدار المتجعد، وصواني المخابز، وحاويات الوجبات الجاهزة
تعتمد حاويات الألمنيوم ذات الجدران المتجعدة على الطي المتحكم فيه على طول نصف قطر الجدار الجانبي. يقلل التشحيم الموحد من الدرجة الغذائية من احتكاك الثقب، مما ينتج عنه طيات ضيقة ومتساوية للجدران الجانبية وقيعان حاوية مسطحة على خطوط ضغط عالية السرعة.
أكواب الأجزاء المسحوبة بعمق، وعلب الأيروسول، ومكونات التعبئة الفنية
تتطلب أطباق الزبدة ذات الخدمة الواحدة وأكواب المربى والأكواب الصغيرة المرسومة تقنيًا نسب سحب عالية. تسمح رقائق الألومنيوم المشحمة للمواد الخام بالتشوه بسلاسة في القوالب التقدمية متعددة المراحل دون ترقق أو انقسام.

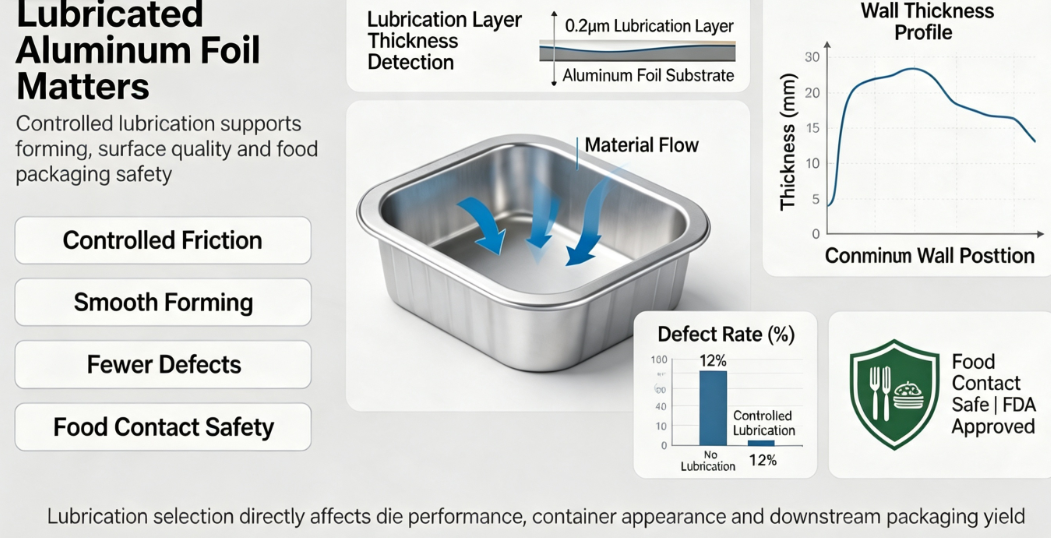

ديناميكيات التشحيم الحدودي وتشكيل الفيلم الهيدروديناميكي
تحت ضغط السحب الشديد (> 100 ميجاباسكال)، تتحول مواد التشحيم السائلة إلى طبقة تشحيم حدودية وقائية. تفصل هذه الطبقة المجهرية (سمكها 1 - 3 ميكرومتر) السطح المعدني عن نصف قطر القالب، لتحل محل الاحتكاك الجاف العالي من المعدن إلى المعدن (μ ≈ 0.6 - 0.8) بمقاومة قص السوائل المنخفضة (μ ≈ 0.05 - 0.10).
التبخر الحراري مقابل مواد التشحيم الدائمة المخصصة للأغذية (FDA 21 CFR 178.3570 / 178.3910)
اعتمادًا على متطلبات المعالجة النهائية، يتم تطبيق مواد التشحيم المتخصصة على مخزون رقائق الحاوية:
زيوت التلاشي / التبخر: تم تركيبها من الهيدروكربونات الأليفاتية الاصطناعية التي توفر تشحيمًا حدوديًا أثناء الختم، ثم تتبخر بشكل نظيف أثناء الخبز في الفرن أو التجفيف، دون ترك أي بقايا دهنية.
الزيوت والشموع العضوية المخصصة للطعام: تم تركيبها من الزيوت النباتية المهدرجة، أو الاسترات الاصطناعية، أو شموع البارافين الصالحة للطعام. متوافقة مع FDA 21 CFR 178.3570 (التلامس العرضي للأغذية) وFDA 21 CFR 178.3910 (مواد التشحيم السطحية لتصنيع المواد المعدنية)، تظل مواد التشحيم هذه على سطح الحاوية دون تغيير طعم أو رائحة أو سلامة الأطعمة المعبأة.

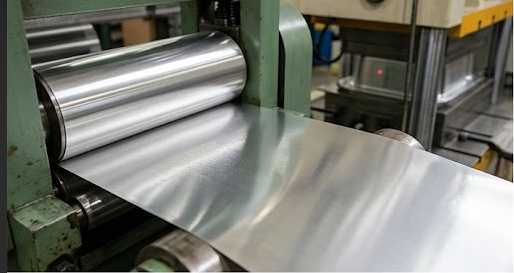

أدوات التحكم في تطبيق الأسطوانة الكهروستاتيكية والدقيقة (50 - 800 ملجم/م⊃2؛)
يؤدي تطبيق مادة التشحيم بشكل غير متساو عبر الملف إلى حدوث احتكاك غير متناسق أثناء الضغط: أوزان الطلاء المنخفضة (50 - 200 ملجم/م ⊃2؛): مثالية لحاويات تناول الطعام ذات الجدران المتجعدة ذات المسح الضحل، مما يوفر انزلاقًا كافيًا دون تزييت السطح الزائد.
أوزان الطلاء العالية (300 - 800 مجم/م⊃2؛): ضرورية للحاويات ذات الجدران الناعمة المسحوبة بعمق، مما يخلق طبقة واقية ثقيلة تمنع التمزق عبر أعماق السحب العميقة (> 50 مم).
القضاء على قشور المعادن، واحتكاك القالب، والتصاق الصحافة
تعمل أدوات تطبيق الزيت الكهروستاتيكية على تفتيت قطرات مواد التشحيم المخصصة للطعام، مما يؤدي إلى ترسيب طبقة موحدة على جانبي شبكة رقائق الألومنيوم. تمنع هذه التغطية السطحية الكاملة البقع الجافة غير المشحمة، مما يمنع التقاط المعادن والتهيج والتصاق الرقائق داخل تجويف الضغط.
تفاعل ليونة السبائك: تحسين هيكل الحبوب (سبائك 3003/8011)
يعمل التشحيم المناسب جنبًا إلى جنب مع كيمياء سبائك الألومنيوم الأساسية:
السبيكة 3003 (المون): توفر قوة شد عالية (140 - 180 ميجاباسكال) واستطالة ممتازة، مما يجعلها الخيار الصناعي للحاويات ذات الجدران الملساء ذات القياس الثقيل والسحب العميق.
سبيكة 8011 (Al-Fe-Si): تتميز ببنية حبيبية دقيقة ومعاد بلورتها بالكامل مما يوفر ليونة فائقة في السحب العميق بدون خشونة سطح 'قشر البرتقال'.
التعليمات
س 1: لماذا لا يستطيع صانعو الحاويات وضع مواد التشحيم يدويًا على المكبس بدلاً من شراء رقائق معدنية مشحمة مسبقًا؟
ج: غالبًا ما يؤدي التشحيم اليدوي أو التشحيم بالرش إلى توزيع غير منتظم للزيت، مما يؤدي إلى ظهور بقع جافة (تسبب التمزقات) أو تجمع الزيت بشكل مفرط (مما يؤدي إلى تلطيخ الحاويات وتلويث مناطق الضغط). توفر الرقائق المشحمة مسبقًا والمطبقة في المصنع توزيعًا متحكمًا للزيت الكهروستاتيكي عبر 100% من سطح الملف.
س 2: ما هي شهادات سلامة الأغذية التي تحكم مواد التشحيم المصنوعة من رقائق الألومنيوم المخصصة للطعام؟
ج: يجب أن تتوافق مواد التشحيم السطحية المستخدمة في رقائق التغليف مع FDA 21 CFR 178.3570 (مواد التشحيم الملامسة للأغذية عرضيًا)، و FDA 21 CFR 178.3910 ، ولوائح الاتحاد الأوروبي رقم 10/2011 ، مما يضمن أن البقايا غير سامة وعديمة الرائحة وآمنة للاتصال المباشر بالأغذية.
س 3: هل تؤثر مواد التشحيم المخصصة للطعام على قابلية الغلق الحراري أو قابلية الطباعة لحاويات الألومنيوم؟
ج: عند تطبيقها بأوزان الطلاء الصحيحة (50 - 300 مجم/م⊃2؛)، لا تتداخل زيوت التلاشي المخصصة للطعام ومواد التشحيم الشمعية المتخصصة مع طلاءات الختم الحراري أو أحبار طباعة الحواف. بالنسبة لمواد التشحيم العضوية الثقيلة (> 500 مجم/م⊃2؛)، يجب تحديد ورنيشات مانعة للحرارة متخصصة مصممة لحرق طبقات الزيت السطحية.
س 4: ما هي سبائك الألومنيوم الأفضل لحاويات الرقائق ذات الجدار الأملس المسحوبة بعمق؟
ج: إن سبيكة 3003 في الحالة 'O' (ملدنة بالكامل) أو 'H22/H24' (ملدنة جزئيًا) هي المعيار الصناعي للحاويات ذات الجدران الملساء المسحوبة بعمق. توفر مجموعة السبائك هذه استطالة عالية (> 18%) وقوة شد فائقة، مما يمنع كسر الجدار الجانبي أثناء عمليات سحب التجويف العميق.
س 5: كيف تضمن شركة Changzhou Dingang Metal Material Co., Ltd. (الصين) تناسق وزن الزيت عبر ملفات الرقائق العريضة؟
ج: تستخدم شركة Dingang Metal Material Co., Ltd. أدوات تشحيم DOS الكهروستاتيكية الأوتوماتيكية المدمجة مع أجهزة الاستشعار الضوئية المضمنة المستمرة. يقوم نظام الحلقة المغلقة هذا بمراقبة وضبط تطبيق الزيت عبر عرض الملف بالكامل، مع الحفاظ على أوزان الطلاء بدقة ضمن المواصفات (± 10 مجم/م⊃2؛).
خاتمة
يتطلب تحقيق إنتاج حاويات مسحوبة بعمق خالية من العيوب وعالية السرعة المطابقة سبائك ألومنيوم عالية الليونة مع تشحيم دقيق للسطح من الدرجة الغذائية . من خلال تحديد مخزون رقائق الألومنيوم المشحم مسبقًا مع الامتثال المعتمد من إدارة الغذاء والدواء الأمريكية/الاتحاد الأوروبي وتفاوتات صارمة لوزن مواد التشحيم، يمكن لمصنعي الحاويات التخلص من تمزق المعادن، وإطالة عمر أدوات الضغط، وتعزيز إنتاج خط الإنتاج.
