Který stav slitiny a tvrdosti by měl být preferován pro barevné hliníkové kruhy speciálně používané pro kuchyňské náčiní?

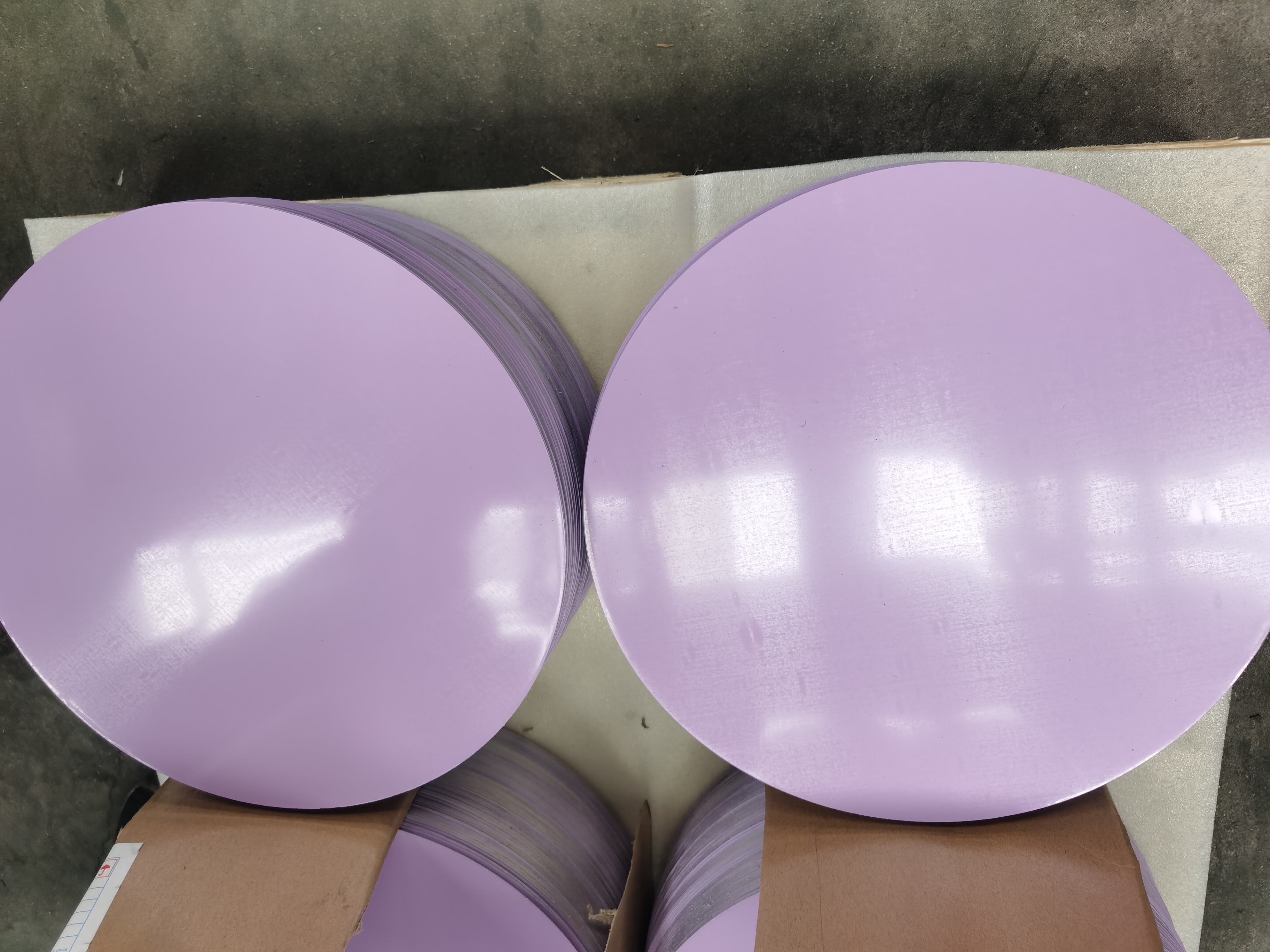

Barevné hliníkové kruhy, také známé jako hliníkové disky s barevným povlakem, jsou základními polotovary pro výrobu nepřilnavých pánví, barevných polévkových hrnců, pečicích plechů a dalších domácích kuchyňských potřeb. Na rozdíl od běžných průmyslových hliníkových disků vyžadují dvojí splnění bezpečnostních norem pro styk s potravinami, odolnou přilnavost barevného povrchového nátěru, vynikající tvarovatelnost v hlubokém tažení a dlouhodobou antikorozní účinnost ve vlhkém, kyselém a mastném kuchyňském prostředí. Nesprávný výběr tříd hliníkové slitiny a tvrdosti temperování povede k běžným vadám, jako je odlupování povlaku, zvrásnění těla hrnce, promáčknutí dna a vysrážení kovových iontů během dlouhodobého vaření. Tento článek analyzuje běžné hliníkové slitiny a stavy tvrdosti na trhu a objasňuje optimální schéma sladění pro kuchyňské barevné hliníkové kruhy.

1. Normy stínění pro barevné hliníkové kruhové slitiny kuchyňské kvality

Výběr slitiny pro barevné hliníkové kruhy pro použití na nádobí řídí tři indikátory, o kterých nelze vyjednávat: za prvé, soulad s předpisy FDA 21 CFR 175.300 a EU 10/2011/EU pro styk s potravinami, aby se zabránilo srážení škodlivých prvků při kontaktu s rajčatovou omáčkou, octem a tukem při vysokých teplotách; za druhé, stabilní homogenita povrchu kompatibilní s polyesterovými (PE) a PVDF procesy barevného potahování; za třetí, vyvážená tepelná vodivost odpovídající denním požadavkům na ohřev při vaření. V průmyslu nádobí jsou široce používány tři řady slitin: řada 1xxx z čistého hliníku, řada 3xxx ze slitiny hliníku a manganu a jednotlivé slitiny hliníku a hořčíku 5xxx.

1.1 1060 Čistá hliníková slitina: Volba pro lehké barevné nádobí pro domácnost

Slitina 1060 s minimální čistotou hliníku 99,6 % je cenově nejvýhodnější variantou pro mělce tažené barevné kuchyňské náčiní, jako jsou tenké plechy na pečení a malé hrnce na mléko. Poskytuje tepelnou vodivost 237 W/(m·K), nejvyšší mezi hliníkovými slitinami nádobí, umožňuje o 15 % rychlejší rovnoměrný ohřev než slitiny 3xxx a snižuje lokální přehřívání, které poškozuje povrchové barevné povlaky. Jeho ultračistá struktura zrna zajišťuje konzistentní podání barev po nanášení válečkem a vytvrzování, což eliminuje skvrnité barevné odchylky při sériové výrobě. 1060 má však nízkou pevnost v tahu, díky čemuž je náchylný k trvalému promáčknutí při vnějším nárazu, takže jej nelze použít pro tlustostěnné hlubokotažené nádobí, jako jsou wok.

1.2 3003 hliník-manganová slitina: průmyslově univerzální preferovaná slitina

Hliníková slitina 3003 obsahující 1,0 % manganu je dominantní slitinou pro běžné barevné hliníkové kruhy pro kuchyňské náčiní, která zabírá více než 75 % celosvětové nabídky polotovarů na nádobí. Ve srovnání s 1060 zlepšuje manganový prvek pevnost v tahu o 30 % a odolnost proti mezikrystalové korozi o 45 %, čímž účinně odolává korozi způsobené opakovaným čištěním alkalickým detergentem a zbytky kyselých potravin. Zachovává si 92 % tepelné vodivosti 1060, což je dostatečné pro každodenní scénáře smažení a dušení. Ještě důležitější je, že 3003 má stabilní tažnost při hlubokém tažení: zabraňuje praskání okrajů a delaminaci povlaku během vícekrokového lisování u zakřivených těl wok, což je běžná porucha 1060 během hlubokého tažení. Mezitím jeho povrchová drsnost po válcování dokonale odpovídá požadavkům na lepení základního nátěru pro PE barevné nátěry, přičemž odolnost nátěru proti odlupování prošla 500hodinovými testy neutrální solné mlhy.

1.3 5052 slitina hliníku a hořčíku: Niche High-End výběr scénáře

Slitina 5052 se vyznačuje nejvyšší pevností a odolností proti korozi, ale nedoporučuje se pro běžné barevné kuchyňské náčiní. Jeho hořčíková složka způsobuje nekonzistentní absorpci barvy během vytvrzování barevného nátěru, což má za následek slabou chromatickou aberaci na zakřivených površích nádob. Navíc jeho špatná tažnost zvyšuje míru zmetkovitosti lisování o téměř 20 %. Je vhodný pouze pro speciální venkovní kuchyňské barevné nádobí vystavené vysokému obsahu soli a vlhkému pobřežnímu prostředí.

2. Optimalizace přizpůsobení tvrdosti temperováním pro barevné hliníkové kruhy

Stavy tvrdosti hliníku (tempery) přímo určují tvarovatelnost před povlakováním a odolnost proti poškrábání po barvení. Pro výrobu barevného nádobí jsou testovány čtyři běžné teploty (O, H12, H14, H16) s výraznými rozdíly v použitelnosti.

2.1 O temperování (plně žíhané): Eliminace vysokého rizika pro barevný nátěr

Hliníkové kruhy O temper mají tvrdost podle Brinella pod 28 HB a maximální tažnost pro ultra hluboké tažení. Nicméně měkká struktura zrn vede k povrchovým mikroškrábancům během automatizovaného přenosu barevného povlaku. Tyto drobné škrábance se po vytvrzení barvy zesílí a zničí dekorativní vzhled. Kromě toho jsou tělesa hrnců O-temper náchylná k vyboulení dna při dlouhodobém ohřevu v kamnech, takže jsou zcela vyloučena pro výrobky s barevným povlakem i přes vynikající tvarovací výkon.

2.2 H14 Temper: Optimální tvrdost pro konvenční barevné nádobí

V souladu se slitinou 3003 dosahuje tvrdost H14 s tvrdostí podle Brinella v rozmezí od 40 do 45 HB nejlepší vyvážení ve všech výkonových dimenzích. Z hlediska tvarování podporuje hloubku tažení až do 3,2násobku průměru polotovaru bez vrásnění nebo praskání, čímž pokrývá všechny běžné požadavky na tvarování wok, polévkových hrnců a pánví. Z hlediska povlaku jeho střední tvrdost povrchu odolává poškrábání vytlačováním válečkem během vysokorychlostní výroby barevného povlaku a udržuje neporušené jednotné barevné povrchy. Barevné hliníkové nádobí H14 v provozu má povrchovou úpravu 3H, která je odolná proti poškrábání a je schopna odolat každodennímu tření dřevěnými a silikonovými stěrkami bez loupání barvy. Pro slitinu 1060 používanou pro tenké plechy na pečení je náhrada tvrdosti H12 (32-38 HB), aby se zabránilo nadměrnému praskání způsobenému tvrdostí při mělkém lisování.

2.3 H16/H18 Hard Tempers: Omezené speciální použití

Popouštění H16 a H18 s tvrdostí nad 55 HB poskytuje vynikající odolnost proti promáčknutí, ale trpí nedostatečnou tažností. Lze je aplikovat pouze na nehluboce tažené ploché barevné kuchyňské doplňky, jako jsou poklice na hrnce a tepelně izolační podnosy. Pokusy vytvořit hluboké zakřivené nádobí s H16/H18 vždy způsobí praskání povlaku synchronně s prasknutím hliníkového substrátu.

3. Komplexní závěr výběru a průmyslové ověření

Kombinací bezpečnosti potravin, dekorativního vzhledu, výtěžnosti zpracování a dlouhodobé životnosti je univerzální prioritní schéma pro barevné hliníkové kruhy pro každodenní kuchyňské náčiní slitina 3003 s tvrdostí H14 . Pro lehké tenkostěnné barevné pečicí náčiní s nízkými nároky na pevnost je alternativním schématem slitina 1060 s tvrdostí H12. Speciální pobřežní antikorozní barevné nádobí může přijmout 5052-H14 s přizpůsobenou předúpravou povrchu barevného povlaku, aby se vyrovnaly vady chromatické aberace.

Průmyslová data od čínských výrobců hliníkových polotovarů ukazují, že použití barevných hliníkových kruhů 3003-H14 snižuje míru selhání povrchové úpravy po výrobě o 62 % a stížnosti na promáčkliny po prodeji o 71 % ve srovnání s tradičními materiály 1060-H12. Všechny kvalifikované produkty v této kombinaci procházejí dvojitými testy bezpečnosti potravin a stárnutí barev, přičemž odolnost proti vyblednutí barvy překračuje 5 let při běžném použití v domácnosti.

4. Doplňkové odpovídající poznámky

Všechny preferované kombinace slitin a temperování musí odpovídat nízkoteplotním vytvrzovaným barevným povlakům. Procesy vytvrzování při vysoké teplotě způsobí uvolnění vnitřního napětí v hliníkových substrátech temperovaných H14, což povede k jemné deformaci těla nádoby. Barevné hliníkové kruhy pro nádobí kompatibilní s indukčními varnými deskami by si navíc měly zachovat standard 3003-H14 bez úpravy tvrdosti, protože nadměrná tvrdost oslabuje účinnost magnetické indukce tepelné vodivosti.
