정전기 방지 5052 사전 도색 알루미늄 스트립 | 고밀도 서버 PDU 박스용 저임피던스 기판

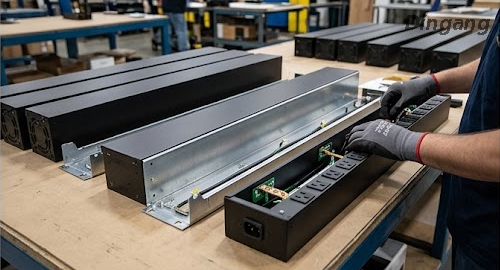

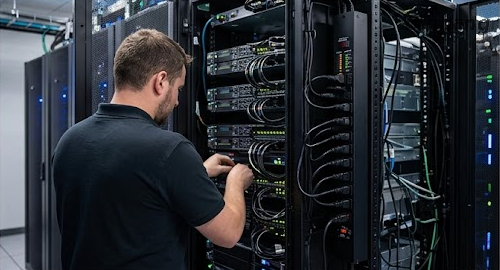

고밀도 서버 랙 및 하이퍼스케일 AI 컴퓨팅 홀에서 랙 장착형 배전 장치(PDU) 및 지능형 전원 스트립은 건조한 고속 냉각 기류에서 지속적으로 작동합니다. 상대 습도 수준이 20% 미만으로 떨어지는 경우가 많으며, 인접한 팬 벽에서 발생하는 반복적인 기계적 진동과 높은 기류 속도가 결합되어 금속 PDU 섀시 표면에 상당한 마찰 전기 정전기 전하가 발생합니다. 인클로저가 표준 폴리에스테르 파우더 페인트로 절연된 경우 민감한 마이크로 컨트롤러, OLED 상태 화면 또는 네트워크 관리 카드(NMC)로 방전될 때까지 외부 금속에 풀을 충전하여 로직 정지, 원격 측정 중단 및 잘못된 차단기 트립을 유발합니다. 반대로, 순수 알루미늄은 고전압 3상 배전 서비스 중에 느슨한 단자나 손상된 전원 리드가 프레임에 접촉할 경우 순간 단락 플래시오버의 위험이 있습니다.

우리의 Anti-Static 5052 Pre-Painted 알루미늄 스트립 구조적 알루미늄-마그네슘 합금과 영구적으로 가교된 저임피던스 폴리머 매트릭스를 결합하여 이러한 균형을 해결합니다. 변형 경화된 AA 5052-H32 / H34 스트립을 기반으로 제작된 이 소재는 크롬산염이 아닌 화학 전처리 및 무기 탄소 나노튜브/전도성 안료 소산 코팅의 자동 롤러 적용을 거칩니다. 10⁶ ~ 10⁹ Ω/sq 사이의 인증된 표면 저항률을 유지하는 스트립은 저저항 단락을 방지하면서 0.05초 이내에 시설 접지로 정적 전압을 흘립니다. 180 MPa를 초과하는 높은 항복 강도를 통해 긴 PDU 인클로저를 견고하게 유지하고 좁은 피치 IEC C13 및 C19 배출구 펀칭 중에 균열 없는 성형성을 유지하는 이 코일 스트립은 2차 스프레이 페인팅이 필요하지 않고 프로그레시브 스탬핑 라인에 직접 공급됩니다.

제품 장점

고밀도 지능형 배전 하드웨어를 제조하려면 전기적 정전기 절연, 기계적 채널 강성 및 깨끗한 프로그레시브 다이 펀칭의 균형을 이루는 원자재가 필요합니다. 당사의 Anti-Static 5052 Pre-Painted 알루미늄 스트립 는 산업용 폴리머 매트릭스에 직접 가교된 무기 전도성 네트워크를 통합하여 국소 계면활성제 스프레이에서 흔히 발생하는 습도에 따른 부식을 제거합니다. 최적의 10⁶ ~ 10⁹ Ω/sq 창 내에서 표면 저항을 유지함으로써 고속 플레넘 공기 흐름이나 기술자의 케이블 처리로 인해 발생하는 정전기가 단 몇 초 만에 사라져 저임피던스 감전 위험 없이 내장형 마이크로프로세서를 손상으로부터 보호합니다. AA 5052-H32 구조 베이스는 높은 항복 강도(> 180 MPa)를 제공하여 무거운 구리 도체의 캔틸레버 하중 하에서도 멀티 미터 수직 PDU 섀시 레일이 직선과 견고성을 유지하도록 보장합니다. 또한 연성 코팅은 알루미늄 기판과 함께 원활하게 변형되어 좁은 브리지 웹을 따라 페인트 박리 현상 없이 조밀한 IEC C13 및 C19 배출구 패턴을 고속 스탬핑할 수 있습니다. 정밀 슬릿 사전 도장 스트립을 프로그레시브 프레스에 직접 공급하면 오프라인 배치 파우더 페인팅이 제거되고 병목 현상 지연이 제거되며 부품별 제조 리드 타임이 최대 35% 단축됩니다.

서버 배전 하드웨어의 주요 성능 이점

영구 정전기 소실 창: 초저습도(< 15% RH)에서 표면 저항을 10⁶ ~ 10⁹ Ω/sq로 유지하여 단락 위험 없이 전하 축적을 방지합니다.

0.05초 미만의 빠른 정전기 감소: 에너지가 저전압 디지털 모니터링 회로로 유입되기 전에 고전압 정전기를 접지로 방전합니다.

견고한 고수익 구조 매트릭스: 고마그네슘 AA5052 합금은 긴 0U 수직 PDU 섀시 채널 전체에서 세로 방향 비틀림과 처짐을 방지합니다.

플레이크 없는 타이트 피치 소켓 펀칭: 높은 코팅 신율로 인해 좁은 C13/C19 컷아웃 웹에서 멀티 스테이션 프로그레시브 다이를 통해 깔끔한 절단이 가능합니다.

2차 스프레이 병목 현상 제거: 직접 프레스 코일 공급 방식은 타사 분말 코팅 작업장을 우회하여 페인트로 막힌 장착 구멍을 제거하고 제조 주기 시간을 단축합니다.

전체 제품 사양

품질 관리 및 생산 신뢰성

서버 PDU 제조에서 정확한 전기 전하 누출과 기계적 에지 안정성은 두 가지 야금학적 및 화학적 제어에 엄격하게 의존합니다. 즉, 경화된 폴리머 필름 전체에 걸쳐 미크론 미만 전도성 네트워크의 균일한 분산을 유지하고 내부 부스바에 대해 마이크로 단락을 유발하는 슬릿 에지 버를 제거하는 것입니다.

맞춤형 B2B OEM 및 가공 서비스

마이크로 버 억제 기능을 갖춘 정밀 공차 프로그레시브 다이 슬리팅

고정밀 텅스텐 카바이드 로터리 슬리터를 장착하여 폭 공차가 ±0.10mm 이내로 유지되는 최소 40mm 폭의 맞춤형 슬릿 코일 리본을 공급합니다. 나이프 수직 오버랩 및 수평 간격은 변형 경화 AA 5052-H32 의 전단 특성에 맞게 특별히 보정되어 고속 자동 프로그레시브 스탬핑 실행 중에 다이 걸림을 방지하기 위해 가장자리 버를 0.012mm 미만으로 억제합니다.

멀티 스테이션 펀칭 정전기 방지 표면 필름

스트립은 특수 60~80미크론 공압출 소산성 PE 보호 필름(표면 저항 10⁸~101⁰ Ω/sq)으로 적층할 수 있습니다. 제어된 박리 접착력(50~70g/25mm)으로 설계된 이 필름은 들림이나 찢어짐 없이 멀티 스테이션 프로그레시브 다이 변형과 90° 프레스 제동을 견디며 접착제 잔여물을 남기지 않고 최종 PDU 조립 라인에서 깨끗하게 벗겨집니다.

공장 레이저 가공 접지 창 제공

직접 금속 대 금속 섀시 접지가 필요한 대량 PDU 생산 실행을 위해 당사는 지정된 코일 마진을 따라 인라인 선택적 파이버 레이저 절제 또는 국지적 연속 마스킹 스트립을 제공합니다. 이렇게 하면 직접적인 섀시 접지 러그 고정을 위한 원시 산화 부동태 처리된 베어 알루미늄 밴드(폭 3mm ~ 10mm)가 노출되어 최종 전기 조립 중 수동으로 페인트를 긁어낼 필요가 없습니다.

지속적인 풀림을 위한 수직 눈에서 하늘까지 리본 팔레타이징

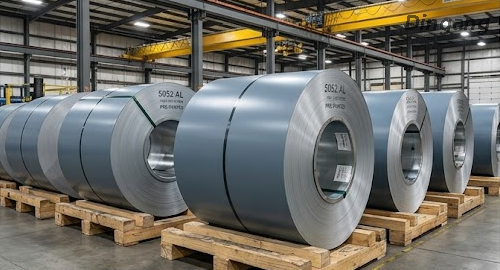

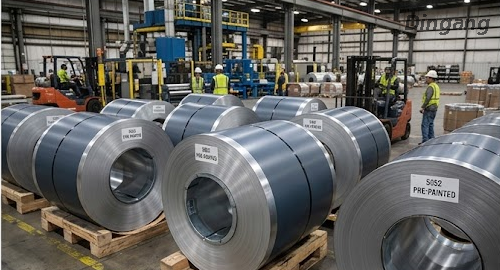

완성된 슬릿 리본 팩은 눈에서 하늘 방향으로 튼튼한 훈증 소독 목재 팔레트에 포장되며, 비마모성 스페이서로 분리되고 전도성 증기 부식 억제제(VCI) 방청 장벽으로 캡슐화됩니다. 코일은 무거운 508mm(20인치) 강철 또는 강화 페놀 코어에 감겨 있으며, 운송 중 코일 텔레스코핑이나 리본 가장자리 손상 없이 자동화된 언코일러 풀림 장력과 일치하도록 균형을 이룹니다.

산업용 응용 분야

FAQ



1011Ω/sq 이상의 저항률은 절연체로 분류되어 정전기가 내부 회로에 스파크가 발생할 때까지 축적됩니다. 반대로, 10⁴ Ω/sq 미만의 저항률은 전도성이 높기 때문에 전류가 흐르는 전선이나 고전압 단자가 섀시와 접촉할 경우 심각한 전기 단락 및 아크 위험이 발생합니다. 10⁶ ~ 10⁹ Ω/sq 손실 범위는 치명적인 전기 단락을 방지하면서 0.05초 이내에 정전기 전하를 접지로 안전하게 배출합니다.

Q2: 건조하고 에어컨이 가동되는 데이터 센터 홀에서는 시간이 지남에 따라 정전기 방지 성능이 저하됩니까?

아니요. 대기 수분에 의존하고 취급 시 마모되는 소비자용 국소 스프레이와 달리 당사의 스트립은 페인트 필름에 가교된 전도성 네트워크가 영구적으로 내장된 산업용 롤러 코팅 폴리머를 사용합니다. 전기 저항성은 서버 랙의 전체 작동 수명 동안 초건조 환경(< 15% RH)에서 완벽하게 작동합니다.

Q3: 5052-H32 에서 조밀한 C13/C19 소켓 패턴의 프로그레시브 펀칭에 권장되는 다이 간격은 얼마입니까?

일반적인 1.0mm ~ 1.5mm 게이지의 AA 5052-H32 스트립의 경우 펀치-다이 총 간격을 측면당 금속 두께의 10% ~ 12%로 설정하는 것이 좋습니다. 이 간격 범위로 날카로운 초경 공구를 유지하면 유연한 정전기 방지 코팅을 당기거나 깎지 않고 좁은 브리지 웹을 따라 깔끔하게 절단할 수 있습니다.

Q4:조립 작업자는 코팅을 통해 어떻게 안정적인 전기 접지 연결을 설정합니까?

코팅은 완전 단락 접지가 아닌 제어된 정전기 분산을 위해 설계되었기 때문에 시설 안전 접지 스터드에는 금속 간 직접적인 접촉이 필요합니다. 이는 나사 토크 중에 20미크론 페인트 필름을 관통하는 톱니형 접지 스타 와셔를 사용하거나 사전 제거된 알루미늄 접지 트랙을 활용하여 달성됩니다.

Q5: 이 소재는 밀도가 높은 서버 캐비닛 내부의 높은 연속 작동 온도를 견딜 수 있습니까?

예. 가교된 열경화성 폴리머 코팅은 최대 105°C의 연속 작동 온도에서 기계적 및 전기적으로 안정적인 상태를 유지하며 밀도가 높고 완전히 로드된 서버 캐비닛 내부에서 발생하는 국부적인 열 배출을 쉽게 견딜 수 있습니다.

생산 견적 및 샘플 검증 키트 요청

지능형 서버 랙 PDU를 제작하고, 캐비닛 정전기 방지 표준을 업그레이드하고 있습니까? 아니면 오프라인 분말 코팅을 다이렉트 다이 사전 도장 스트립으로 교체하려고 하시나요?

PDU 인클로저 사양을 검토하고 12시간 이내에 공장에서 직접 견적을 받으려면 지금 기술 영업 엔지니어링 팀에 문의하세요.
