Jak tvrdý lak odolný proti poškrábání prodlužuje životnost robotických měničů nástrojů?

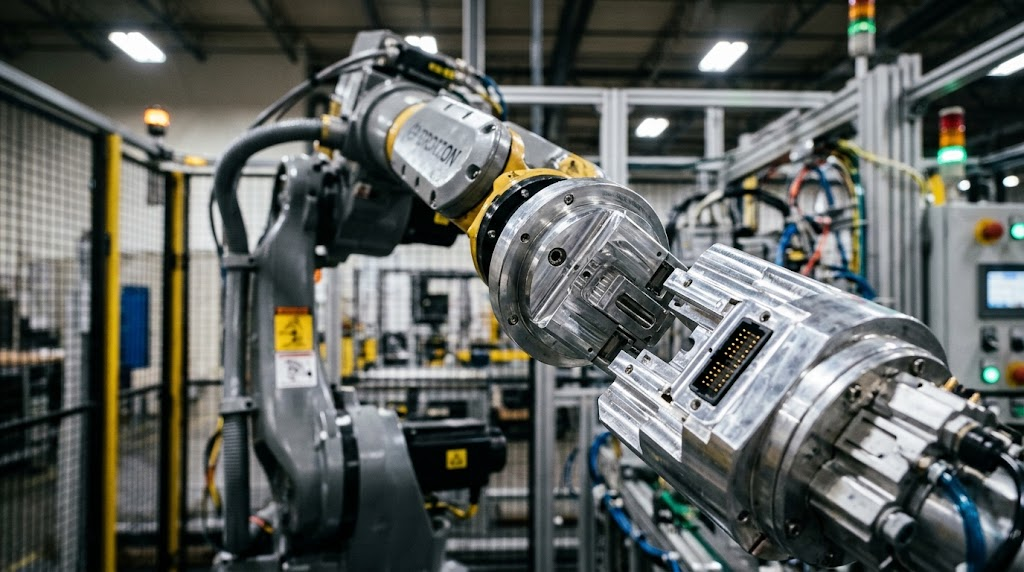

Ve vysokorychlostním bodovém svařování v automobilovém průmyslu, leteckém nýtování, obsluze CNC strojů a čistých prostorách elektroniky tvoří automatizované robotické měniče nástrojů (ATC) kritické mechanické spojení mezi 6osými kloubovými rameny a dynamickým End-of-Arm Tooling (EOAT). Měniče nástrojů, kteří každý týden pracují v tisících cyklů výměny nástrojů, musí ukotvit a uzamknout těžké svařovací pistole, pneumatické uchopovače, laserové řezací hlavy a inspekční kamery za méně než dvě sekundy s opakovatelností polohy pod milimetr.

Rychlé nepřetržité dokování však vytváří hrozivé tribologické prostředí napříč spojovacími deskami matrice a nástroje: třecí drážkování, poškrábání v důsledku nesouososti a abrazivní kovové oděrky.

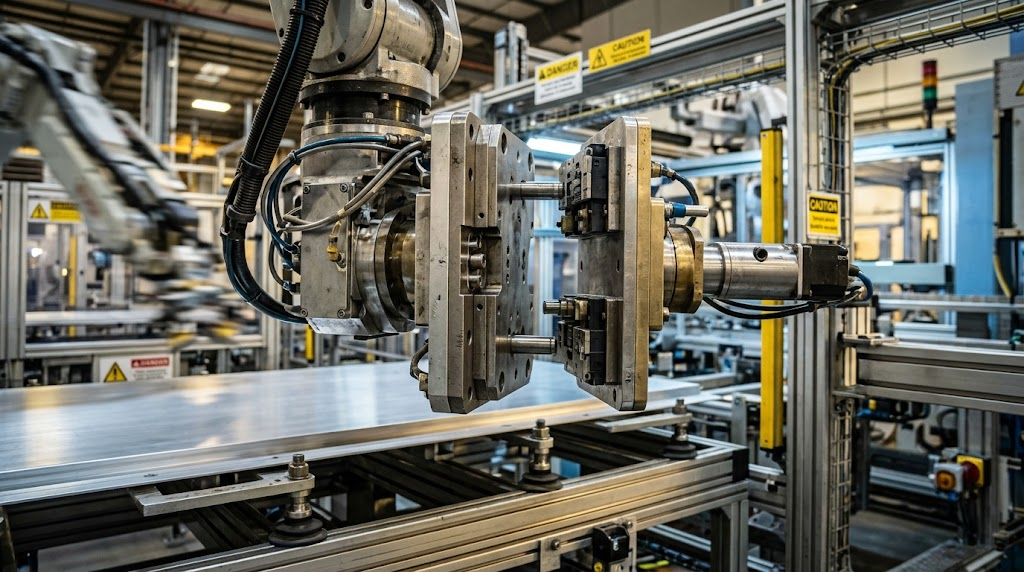

Během vysokorychlostního dokování tlačí mikronesouososti polohovací kolíky, čela pneumatického potrubí a kryty vodítek vyrovnání do kluzného kontaktu těžký kov na kov. Tradiční výběr materiálů představuje vážné problémy ve výrobě:

Měniče z nástrojové oceli nebo poniklované oceli jsou extrémně těžké. Přidání kilogramů mrtvé hmotnosti přímo na zápěstí robota vážně penalizuje využitelnou kapacitu užitečného zatížení paže, zvyšuje zahřívání servomotoru a omezuje zrychlení během rychlých pohybů typu pick-and-place.

Holé nebo frézované hliníkové desky postrádají povrchovou tvrdost. Při opakovaném dokovacím tření se obnažený hliník okamžitě roztrhne a zanechá drsné rýhy a hliníkové přenosové vločky, které špatně zarovnají přesné elektrické signální kolíky a vyfouknou pneumatické O-kroužky.

Konvenční dávková tvrdá anodizace je křehká a mikroporézní. Při lokalizovaném dokovacím rázu a nárazu hran se tvrdě eloxované vrstvy odštěpují podél ostrých rohových zkosení a uvolňují mikroskopickou abrazivní keramickou drť do vnitřních kulových uzamykacích mechanismů a pneumatických kluzných válců.

Tvrdě lakovaný hliník odolný proti poškrábání – kombinující vysoce pevná, mechanicky zpevněná jádra z konstrukční hliníkové slitiny (jako 5052-H32 , 5754-H22 nebo 6061-T6) s továrně aplikovanými keramickými nanokompozitními tvrdými laky – přináší ověřené technické řešení. Tento materiál, navržený pro vysokou povrchovou tvrdost, vestavěnou suchou kluznou mazivost a odolnost proti nárazu, zamezuje zadření při dokování, eliminuje uvolňování částic, urychluje cykly výměny nástrojů a snižuje vlastní hmotnost na konci ramene o více než 60 % ve srovnání s ocelovými sestavami.

Konstrukční hliníkové slitiny pro vysoce užitečné měniče nástrojů

Desky pro výměnu nástrojů pro rychlé ukotvení vyžadují vysokou mechanickou mez kluzu, rozměrovou rovnoběžnost a minimální fyzickou hmotnost:

Konstrukční substráty řady 5000/6000 s vysokou výtěžností: Použití konstrukčních desek 5052-H32 , 5754 nebo 6061 poskytuje vysokou mez kluzu (190 MPa až 275 MPa), aby vydrželo nepřetržité tažné síly pneumatického uzamykacího oje a náhlé setrvačné rázy nouzového zastavení bez ohybu konstrukční desky.

Setrvačnost setrvačnosti osy zápěstí: Každý další kilogram umístěný na přírubu nástroje robota exponenciálně zvyšuje ohybový moment ložisek zápěstí. Lehká hliníková pouzdra měniče nástrojů se zhruba třetinovou hustotou oceli (2,70 g/cm³ vs. 7,85 g/cm³) snižují dynamický moment setrvačnosti, umožňují ostřejší změny směru, rychlejší časy cyklů a snižují mechanické opotřebení převodovek ramen robota.

Rozměrová rovnoběžnost při dynamické torzi: Vysoce čistý konstrukční hliník zachovává rovinnost desky při změnách provozní teploty, čímž zabraňuje deformaci čela, která způsobuje nesouosost pneumatického portu nebo úniky vzduchu mezi ukotvenými polovinami nástroje.

Nano-keramická vyztužená architektura tvrdého laku

Standardní průmyslové barvy změknou a poškrábou pod kovovým kluzným třením. Tvrdé laky aplikované v továrně využívají nanotechnologii upraveného povrchu:

Anorganicko-keramická nano-výztuž: Tekutý lak je silně zatížen submikronovými částicemi oxidu křemičitého, oxidu hlinitého nebo polysilazanových keramických částic. Po vytvrzení vytvoří tyto mikročástice hustou, diamantově tvrdou povrchovou vrstvu, která odolává abrazivním škrábancům, kluznému kontaktu stojanu s nástroji a rozstřiku ze svařování.

Integrovaná tuhá maziva se suchým filmem: Mikrovosk a kluzná aditiva PTFE zabudovaná přímo do vytvrzeného laku snižují koeficient povrchového tření. To zajišťuje vestavěné suché mazivo, které umožňuje, aby mechanická vodicí pouzdra a vyrovnávací kužely hladce zasunuly na místo, aniž by vyžadovaly lepivé vnější mazivo, které přitahuje dílenský písek.

Technické ověření a praktický výkon

Sovereign Automation Vision & B2B Commercial Payoff

FAQ

Q1: Proč je holý hliník nevhodný pro vodicí plochy robotického měniče nástrojů?

Odpověď: Holý hliník má přirozenou tendenci k zadření a mikrosvarům, když je vystaven vysokému kluznému tření proti oceli nebo jinému hliníkovému povrchu. Při automatických nesouosostech dokování se holý hliník snadno trhá a vytváří hrubé otřepy, které brání správnému uzamčení a vytvářejí kovové vločky, které znečišťují vnitřní elektrické a pneumatické porty.

Q2:Jaký je tvrdě lakovaný hliník ve srovnání s konvenčním tvrdým eloxováním na měničích nástrojů?

Odpověď: I když tvrdé eloxování poskytuje dobrou tvrdost povrchu, je přirozeně křehké a náchylné k vylamování podél ostrých zkosení rohů a hran otvorů pro šrouby během mechanických nárazů. Tyto odštípnuté oxidové vločky působí jako abrazivní drť uvnitř uzamykacích mechanismů. Tvrdý lak obsahuje elastomerně zpevněnou polymerovou matrici, která odolává rázovému odštěpování a zároveň poskytuje vestavěnou kluznou mazivost.

Otázka 3: Zlepší snížení hmotnosti měniče nástrojů skutečně výkon robota?

A: Ano. Měnič nástrojů je umístěn na samém konci ramena robota (osa 6). Jakákoli přebytečná mrtvá hmotnost v tomto bodě vytváří velký moment setrvačnosti na zápěstních motorech a reduktorech. Hmotnost měniče řezných nástrojů o 65 % snižuje odběr proudu motoru, umožňuje vyšší zrychlení ramene, zabraňuje tepelnému vypnutí a zachovává jmenovitou nosnost robota pro skutečné obrobky.

Q4: Odštípne CNC obrábění a vrtání předem aplikovaný tvrdý lak?

Odpověď: Ne, za předpokladu, že je specifikován tovární předem potažený materiál s kovalentní nanokeramickou předúpravou. Vysokorychlostní CNC čelní frézování, vrtání a řezání závitů čistě protíná povlak a kov dohromady a zanechává ostré hrany bez otřepů bez odlupování hran nebo delaminace barvy.

Q5:Vydrží tvrdý lak horké jiskry a řezné chladicí kapaliny v průmyslových článcích?

A: Ano. Zesíťovaná polymer-keramická matrice je navržena pro drsná průmyslová prostředí. Zabraňuje ulpívání strusky ze svařování na skříni a odolává trvalému působení vodou rozpustných strojních řezných olejů, syntetických maziv a průmyslových čisticích odmašťovačů.

Závěr

Chcete-li úspěšně integrovat tvrdě lakovaný hliník odolný proti poškrábání do konstrukcí robotických měničů nástrojů:

Specifikujte certifikovanou konstrukční desku 5052-H32 , 5754 nebo 6061: Zajistěte, aby kupní smlouvy nařizovaly protokoly o certifikovaných testech frézy potvrzující stejnoměrné vlastnosti v tahu a kluzu s rovinností vyrovnánou tahem, aby byly zajištěny těsné rozměrové tolerance během pětiosého CNC obrábění.

Požadavek na nano-keramickou tvrdost (≥ 5H) a složení s nízkým třením: Zajistěte, aby specifikace laku vyžadovaly anorganicko-keramické vyztužení certifikované podle ASTM D3363 tvrdost tužky ≥ 5H s integrovanými aditivy suchého skluzu, striktně se vyhýbejte měkkým univerzálním dekorativním nátěrům.

Zajištění 1 000 000 cyklů Ověření opotřebení Taber & Docking: Požadujte od dodavatelů, aby poskytli laboratorní testovací data ověřující, že povlak po jednom milionu cyklů otěru kluzným kontaktem neprojde nulovým prasknutím filmu nebo odlupováním hran.
