W jaki sposób odporny na zarysowania twardy lakier wydłuża żywotność robotycznych zmieniaczy narzędzi?

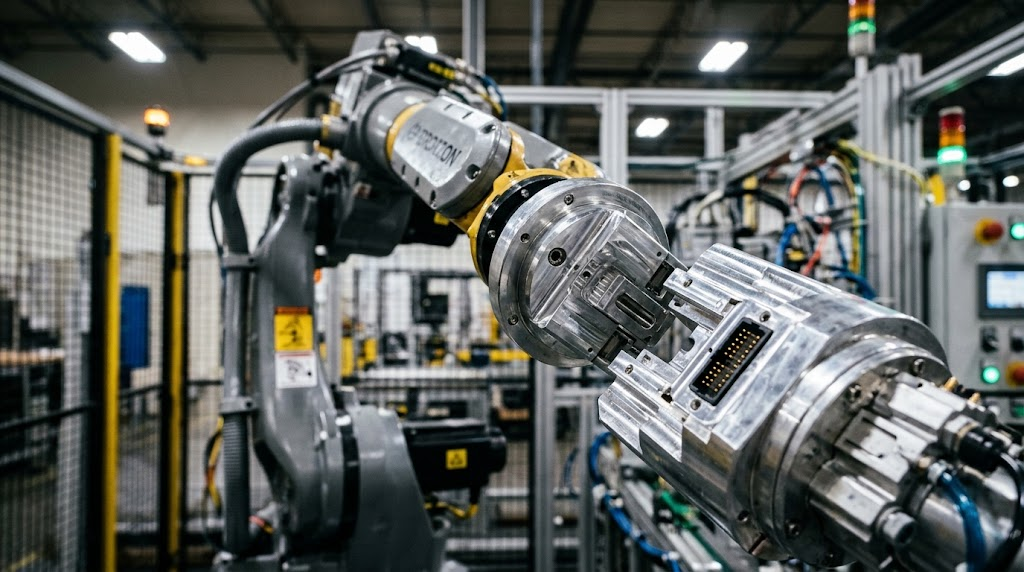

W przypadku szybkiego zgrzewania punktowego w przemyśle samochodowym, nitowania w przemyśle lotniczym, obsługi maszyn CNC i pomieszczeń czystych w elektronice, zautomatyzowane zrobotyzowane zmieniacze narzędzi (ATC) stanowią krytyczne połączenie mechaniczne pomiędzy 6-osiowymi ramionami przegubowymi i dynamicznym oprzyrządowaniem na końcu ramienia (EOAT). Wykonując tysiące cykli wymiany narzędzi tygodniowo, zmieniacze narzędzi muszą dokować i blokować ciężkie uchwyty spawalnicze, chwytaki pneumatyczne, głowice do cięcia laserowego i kamery inspekcyjne w czasie krótszym niż dwie sekundy z powtarzalnością pozycjonowania poniżej milimetra.

Jednak szybkie, ciągłe dokowanie tworzy niekorzystne środowisko tribologiczne na współpracujących płytach głównych i narzędziowych: żłobienie spowodowane tarciem, zarysowanie spowodowane niewspółosiowością i zatarcie metalu ściernego.

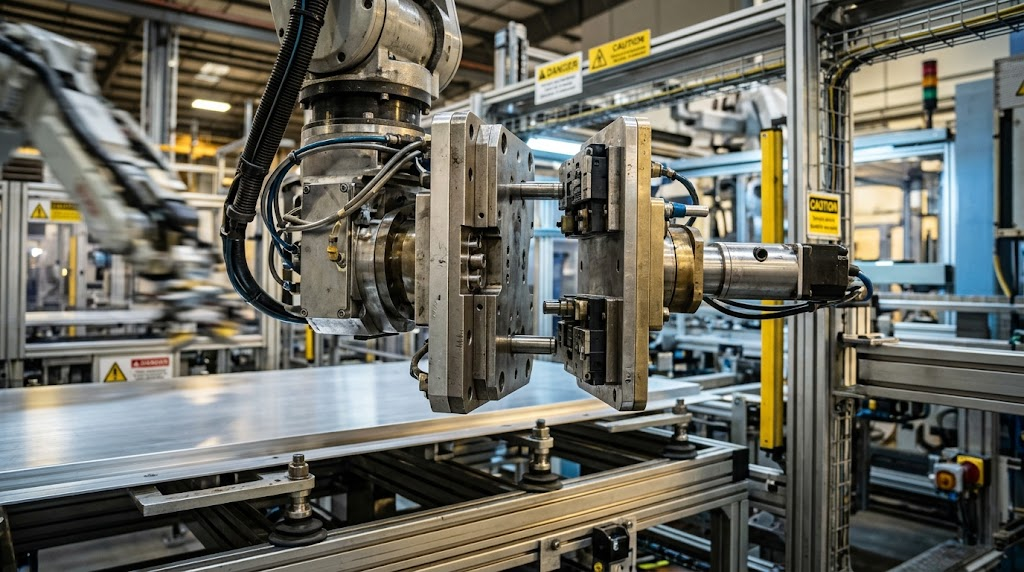

Podczas szybkiego dokowania mikroniewspółosiowość powoduje, że sworznie ustalające, powierzchnie rozdzielacza pneumatycznego i osłony prowadnic wyrównania stykają się ślizgowo z metalem ciężkim. Tradycyjny wybór materiałów stwarza poważne wąskie gardła w produkcji:

Zmieniacze ze stali narzędziowej lub stali niklowanej są niezwykle ciężkie. Dodanie kilogramów ciężaru bezpośrednio na nadgarstek robota poważnie pogarsza nośność ramienia, zwiększa nagrzewanie się serwosilnika i ogranicza przyspieszenie podczas szybkich ruchów podnoszenia i umieszczania.

Płyty aluminiowe gołe lub wykończone metodą walcowania nie mają twardości powierzchni. Pod wpływem powtarzającego się tarcia podczas dokowania gołe aluminium natychmiast się rozdziera, pozostawiając szorstkie żłobienia i aluminiowe płatki transferowe, które nieprawidłowo ustawiają precyzyjne styki sygnału elektrycznego i wydmuchują pneumatyczne pierścienie uszczelniające.

Konwencjonalne twarde anodowanie wsadowe jest kruche i mikroporowate. Pod wpływem miejscowego wstrząsu dokującego i uderzenia krawędzi, twarde anodowane warstwy odpryskują wzdłuż ostrych fazowań naroży, wyrzucając mikroskopijny ścierny żwir ceramiczny do wewnętrznych mechanizmów blokujących kulki i pneumatycznych cylindrów przesuwnych.

Odporne na zarysowania twarde, lakierowane aluminium — łączące wysokiej wytrzymałości, utwardzane przez zgniot rdzenie ze strukturalnego stopu aluminium (takie jak 5052-H32, 5754-H22 lub 6061-T6) z fabrycznie nakładanymi twardymi lakierami nanokompozytowymi z dodatkiem ceramiki — zapewnia sprawdzone rozwiązanie inżynieryjne. Zaprojektowany z myślą o wysokiej twardości powierzchni, wbudowanej smarowności ślizgowej na sucho i odporności na uderzenia, materiał ten zapobiega zacieraniu się podczas dokowania, eliminuje wydzielanie cząstek, przyspiesza cykle wymiany narzędzi i zmniejsza ciężar własny na końcu ramienia o ponad 60% w porównaniu do zespołów stalowych.

Konstrukcyjne stopy aluminium do magazynów narzędzi o dużym udźwigu

Szybkodokowane płyty zmieniacza narzędzi wymagają wysokiej wytrzymałości mechanicznej, równoległości wymiarów i minimalnej masy fizycznej:

Wysokowydajne podłoża konstrukcyjne serii 5000/6000: zastosowanie płyt konstrukcyjnych 5052-H32, 5754 lub 6061 zapewnia wysoką granicę plastyczności (190 MPa do 275 MPa), aby wytrzymać ciągłe siły uciągu pneumatycznego ryglowania dyszla i nagłe wstrząsy bezwładnościowe spowodowane zatrzymaniem awaryjnym bez zginania płyty konstrukcyjnej.

Bezwładność osi nadgarstka: każdy dodatkowy kilogram umieszczony na kołnierzu narzędzia robota wykładniczo zwiększa moment zginający wywierany przez łożyska nadgarstka. Przy mniej więcej jednej trzeciej gęstości stali (2,70 g/cm³ w porównaniu z 7,85 g/cm³), lekkie aluminiowe obudowy magazynków narzędzi zmniejszają dynamiczny moment bezwładności, umożliwiając wyraźniejsze zmiany kierunku, krótsze czasy cykli i mniejsze zużycie mechaniczne przekładni ramion robota.

Równoległość wymiarów pod wpływem dynamicznego skręcania: Konstrukcyjne aluminium o wysokiej czystości utrzymuje płaskość płyty przy zmianach temperatury roboczej, zapobiegając wypaczeniu powierzchni czołowej, które powoduje niewspółosiowość portu pneumatycznego lub wycieki powietrza pomiędzy zadokowanymi połówkami narzędzia.

Architektura twardego lakieru wzmocniona nanoceramiką

Standardowe farby przemysłowe miękną i zarysowują się pod wpływem tarcia metalu. W fabrycznie nakładanych twardych lakierach zastosowano nanotechnologię inżynieryjną powierzchni:

Nanowzmocnienie nieorganiczno-ceramiczne: Płynny lakier jest silnie obciążony submikronowymi cząstkami krzemionki, tlenku glinu lub ceramiki polisilazanowej. Po utwardzeniu te mikrocząstki tworzą gęstą, twardą jak diament warstwę powierzchniową, która jest odporna na zarysowania ścierne, kontakt ślizgowy z zębatką na narzędzia i odpryski spawalnicze unoszące się w powietrzu.

Zintegrowane smary stałe tworzące suchą warstwę: Dodatki poślizgowe z mikrowosku i PTFE osadzone bezpośrednio w utwardzonym lakierze obniżają współczynnik tarcia powierzchniowego. Zapewnia to wbudowaną suchą smarowność, która umożliwia płynne przesuwanie mechanicznych tulei prowadzących i stożków wyrównujących na miejsce bez konieczności stosowania lepkiego smaru zewnętrznego, który przyciąga piasek warsztatowy.

Walidacja techniczna i wydajność praktyczna

Wizja suwerennej automatyzacji i komercyjne korzyści B2B

Często zadawane pytania

P1: Dlaczego gołe aluminium nie nadaje się do powierzchni prowadzących robotycznego zmieniacza narzędzi?

Odp.: Gołe aluminium ma naturalną tendencję do zacieków i mikrospawów, gdy jest poddane dużemu tarciu ślizgowemu o stal lub inną powierzchnię aluminiową. W przypadku nieprawidłowego ustawienia automatycznego dokowania gołe aluminium łatwo się rozrywa, tworząc szorstkie zadziory, które uniemożliwiają prawidłowe zablokowanie i wytwarzają metalowe płatki, które zanieczyszczają wewnętrzne porty elektryczne i pneumatyczne.

P2: Jak twarde lakierowane aluminium wypada w porównaniu z konwencjonalnym twardym anodowaniem w zmieniaczach narzędzi?

Odp.: Twarde anodowanie zapewnia dobrą twardość powierzchni, jest ono z natury kruche i podatne na odpryskiwanie wzdłuż ostrych fazowań naroży i krawędzi otworów na śruby podczas uderzeń mechanicznych. Te rozdrobnione płatki tlenku działają jak piasek ścierny wewnątrz mechanizmów blokujących. Twardy lakier zawiera matrycę polimerową wzmocnioną elastomerem, która jest odporna na odpryski w wyniku uderzenia, zapewniając jednocześnie wbudowaną smarowność poślizgową.

P3: Czy zmniejszenie masy zmieniacza narzędzi naprawdę poprawia wydajność robota?

O: Tak. Zmieniacz narzędzi znajduje się na samym końcu ramienia robota (oś 6). Jakikolwiek nadmiar ciężaru własnego w tym miejscu powoduje duży moment bezwładności na silnikach przegubowych i reduktorach. Masa zmieniacza narzędzi skrawających o 65% zmniejsza pobór prądu przez silnik, umożliwia większe przyspieszenie ramienia, zapobiega wyłączeniom termicznym i pozwala zachować znamionową nośność robota dla rzeczywistych przedmiotów obrabianych.

P4: Czy obróbka CNC i wiercenie będzie stanowić wstępnie nałożony twardy lakier?

Odp.: Nie, pod warunkiem, że określono fabrycznie wstępnie powlekany materiał z kowalencyjną obróbką nanoceramiczną. Szybkie frezowanie czołowe CNC, wiercenie i gwintowanie pozwala na czyste ścinanie powłoki i metalu, pozostawiając ostre, pozbawione zadziorów krawędzie bez łuszczenia się krawędzi i rozwarstwiania farby.

P5: Czy twardy lakier jest w stanie wytrzymać gorące iskry i chłodziwa w ogniwach przemysłowych?

O: Tak. Usieciowana matryca polimerowo-ceramiczna została zaprojektowana z myślą o trudnych warunkach przemysłowych. Zapobiega przyklejaniu się gorącego żużla spawalniczego do obudowy i jest odporny na ciągłe narażenie na działanie rozpuszczalnych w wodzie olejów do obróbki maszynowej, syntetycznych smarów i przemysłowych odtłuszczaczy czyszczących.

Wniosek

Aby skutecznie zintegrować odporne na zarysowania, twarde, lakierowane aluminium z konstrukcjami zrobotyzowanych magazynów narzędzi:

Określ certyfikowaną płytę konstrukcyjną 5052-H32, 5754 lub 6061: Upewnij się, że umowy zakupu wymagają certyfikowanych raportów z testów walcarki potwierdzających jednolite właściwości rozciągania i plastyczności, z płaskością na poziomie naprężenia, aby zapewnić wąskie tolerancje wymiarowe podczas pięcioosiowej obróbki CNC.

Wymagana twardość nano-ceramiczna (≥ 5H) i formuły o niskim tarciu: Upewnij się, że specyfikacje lakieru wymagają wzmocnienia nieorganiczno-ceramicznego certyfikowanego zgodnie z ASTM D3363 twardość ołówkowa ≥ 5H ze zintegrowanymi dodatkami antypoślizgowymi, ściśle unikając miękkich powłok dekoracyjnych ogólnego przeznaczenia.

Weryfikacja zużycia taberowego i dokowania po 1 000 000 cyklach: Wymagaj od dostawców dostarczenia danych z testów laboratoryjnych potwierdzających, że powłoka nie ulega pęknięciu lub łuszczeniu krawędzi po milionie cykli ścierania w wyniku kontaktu ślizgowego.
