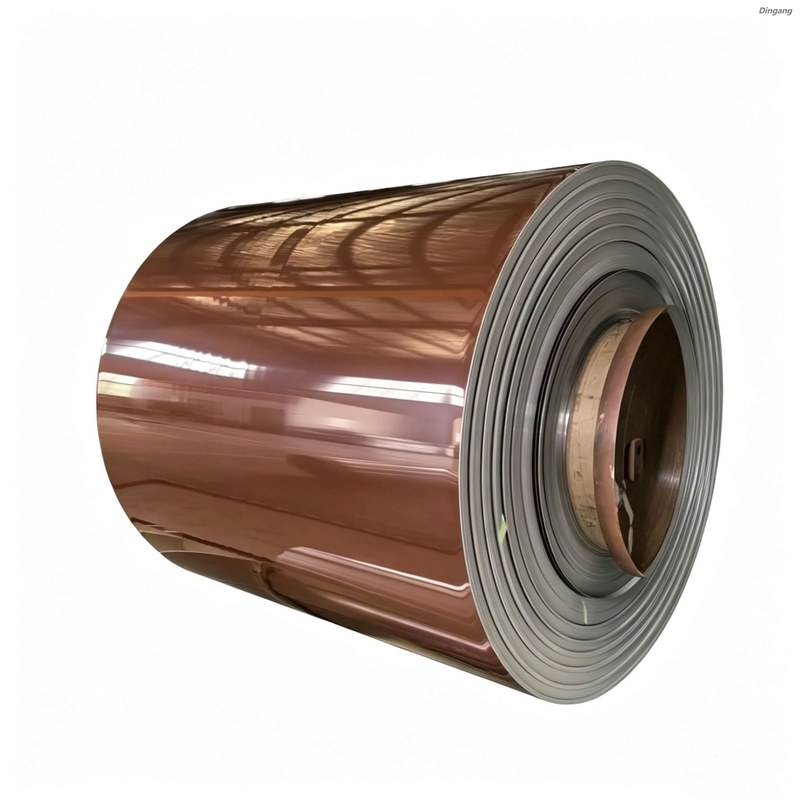

AA3003 H22 Farbbeschichtete Aluminiumspule für Gerätepaneele

AA3003 H22 Farbbeschichtete Aluminiumspule für Gerätepaneele

Die farbbeschichtete Aluminiumspule AA3003 H22 ist für Kühlschrankpaneele, Waschmaschinengehäuse, Klimaanlagenabdeckungen, Warmwasserbereitergehäuse, Schaltschränke und andere Geräte- oder Ausrüstungspaneele konzipiert, die ein leichtes Metallsubstrat mit gleichmäßiger Farbe, praktischer Korrosionsbeständigkeit und zuverlässiger Formgebungsleistung erfordern.

Das Material besteht aus einer AA3003-Aluminium-Mangan-Legierung im Härtegrad H22 mit einem PE-Polyester-Beschichtungssystem. Es stehen Dicken von 0,4 mm bis 1,0 mm zur Verfügung, mit Standardbreiten von 1000 mm, 1220 mm und 1250 mm sowie kundenspezifischen Breiten. Je nach Gerätedesign und Produktionsprozess können RAL-Farben, kundenspezifische Farben sowie glatte, matte oder gebürstete Oberflächen geliefert werden.

H22 ist ein kaltverfestigter und teilweise geglühter Anlasser mit einer Festigkeit von etwa einem Viertel der Härte. Es bietet eine höhere Steifigkeit als geglühtes Material und behält gleichzeitig die nützliche Duktilität für geeignete Biege-, Stanz- und Rollformvorgänge bei.

Fordern Sie ein Angebot für eine Gerätespule an Fordern Sie Farb- und Formmuster an

Technische Produktparameter

Spezifikationshinweis: Mechanische Eigenschaften, Beschichtungsflexibilität und Umformleistung sollten anhand der tatsächlichen Dicke, Komponentengeometrie, Prägetiefe, Biegeradius und Testmethode bestätigt werden. Für neue Gerätepaneel-Designs werden Produktionsmuster empfohlen.

Senden Sie Ihre Dicke, Breite und RAL-Farbe

Warum AA3003 H22 für Gerätepaneele verwenden?

Ausgewogene Festigkeit und Formbarkeit

AA3003 ist eine nicht wärmebehandelbare Aluminium-Mangan-Legierung, die häufig für geformte Blechkomponenten verwendet wird. Die H22-Vergütung bietet eine höhere Handhabungssteifigkeit als vollständig geglühtes Material und behält gleichzeitig die nützliche Duktilität für geeignetes Flachstanzen, Biegen, Rollformen und die Herstellung von Gehäuseplatten bei.

Beim Tiefziehen, beim Biegen mit engen Radien oder bei komplexen Stanzgeometrien sollten die endgültige Härte, die Dicke und die Umformsequenz vor der Produktion mit den Werkzeugen des Kunden validiert werden.

Plattenebenheit und praktische Steifigkeit

Die Kombination aus 3003-Legierung, H22-Vergütung und kontrollierter Spulenverarbeitung sorgt für nützliche Steifigkeit für Gerätehäute und Geräteabdeckungen und hält gleichzeitig das Materialgewicht niedrig. Die endgültige Ebenheit und Beulfestigkeit hängen von den Plattenabmessungen, den Prägungs- oder Versteifungsdetails, der Stärke und der Stützstruktur ab.

Korrosionsbeständigkeit für Geräteumgebungen

AA3003 bietet eine gute atmosphärische Korrosionsbeständigkeit für normale Geräte- und Ausrüstungsumgebungen. Die Vorbehandlung und die PE-Beschichtung bieten zusätzlichen Oberflächenschutz vor Feuchtigkeit, Fingerabdrücken und routinemäßiger Umwelteinwirkung.

PE-Beschichtung und Oberflächenoptionen

Einheitliche Farbe für die Massenproduktion

Die Coil-Beschichtung sorgt für eine durchgehend lackierte Oberfläche vor dem Stanzen oder der Plattenherstellung. Für Gerätehersteller können Farbunterschiede, Glanz und Aussehen der Beschichtung anhand eines genehmigten Musters kontrolliert werden, um Wiederholungsproduktionen und Mehrchargenprogramme zu unterstützen.

Glatte Oberfläche

Glattes, PE-beschichtetes Aluminium eignet sich für Gerätehäute und Gerätepaneele, die ein sauberes, einheitliches lackiertes Erscheinungsbild erfordern. Glanzgrad und Farbe können je nach Produktdesignanforderungen festgelegt werden.

Mattes Finish

Matte Oberflächen reduzieren reflektierte Blendung und sorgen für ein weicheres Erscheinungsbild von Gerätegehäusen, Schaltschränken und Industrieanlagenplatten.

Gebürstete Oberfläche

Gebürstete Oberflächen sorgen für eine gerichtete metallische Textur für sichtbare Geräte- und Dekorplatten. Bürstrichtung, Beschichtungsfarbe und Anforderungen an den Schutzfilm sollten vor der Produktion bestätigt werden.

Anwendungsbereich

Kühl- und Gefrierpaneele

Farbbeschichtetes Aluminium kann für geeignete Kühlschranktüren, Seitenwände, Verkleidungsteile und Gefrierschrankgehäuse verwendet werden, wenn geringes Gewicht, Korrosionsbeständigkeit und ein einheitliches dekoratives Erscheinungsbild erforderlich sind.

Waschmaschinen- und Trocknerplatten

Zu den Anwendungen gehören Seitenwände, Abdeckungen, Verkleidungen und dekorative Oberflächen für Waschmaschinen und zugehörige Geräte. Die Haftung und Korrosionsleistung der Beschichtung sollte auf die Luftfeuchtigkeit, die Einwirkung von Reinigungsmitteln und die Formungsanforderungen abgestimmt sein.

Klima- und Lüftungsgehäuse

AA3003 H22-beschichtetes Aluminium kann für ausgewählte Klimaanlagenabdeckungen, Lüftungsgeräteplatten und dekorative Gehäuse verwendet werden. Außengeräte, die eine stärkere UV-, Salz- oder Witterungsbeständigkeit erfordern, benötigen möglicherweise ein Beschichtungssystem mit höherer Haltbarkeit als Standard-PE für den Innenbereich.

Gehäuse für Warmwasserbereiter und Küchengeräte

Das Material kann für Abdeckungen von Warmwasserbereitern, Mikrowellen-Außenplatten, Gehäuse von Kleingeräten und anderen dekorativen Blechteilen bewertet werden, bei denen die Betriebstemperatur mit dem zugelassenen Beschichtungssystem kompatibel bleibt.

Industrielle Schalttafeln und Geräteschränke

Zu den Anwendungen gehören SPS-Schränke, Verteilerkastenabdeckungen, Schalttafelgehäuse, Lüftungsgeräte und Gehäuse für Automatisierungsgeräte. Die endgültige Stärke, Beschichtung und Konstruktion sollten entsprechend der Plattengröße und den mechanischen Anforderungen ausgewählt werden.

Verarbeitungsleistung

Stempeln

H22-Temperierung kann geeignete flache und moderate Stanzvorgänge unterstützen, wenn Komponentengeometrie und Werkzeuge richtig auf das Material abgestimmt sind. Für tiefere Züge sollten Umformversuche vor der Produktion abgeschlossen werden.

Biegen und Falten

Mit geeigneten Biegeradien lässt sich das Material zu Gehäuse- und Gerätepaneelformen biegen und falten. Der Mindestradius sollte anhand der Dicke, der Flexibilität der Beschichtung und den Anforderungen an die sichtbare Oberfläche überprüft werden.

Schneiden und Stanzen

Coils können durch Scheren, Stanzen, Stanzen und andere Blechbearbeitungsvorgänge bearbeitet werden. Der Zustand des Werkzeugs und der Kantenabstand sollten kontrolliert werden, um saubere Schnittkanten zu gewährleisten und Verformungen zu reduzieren.

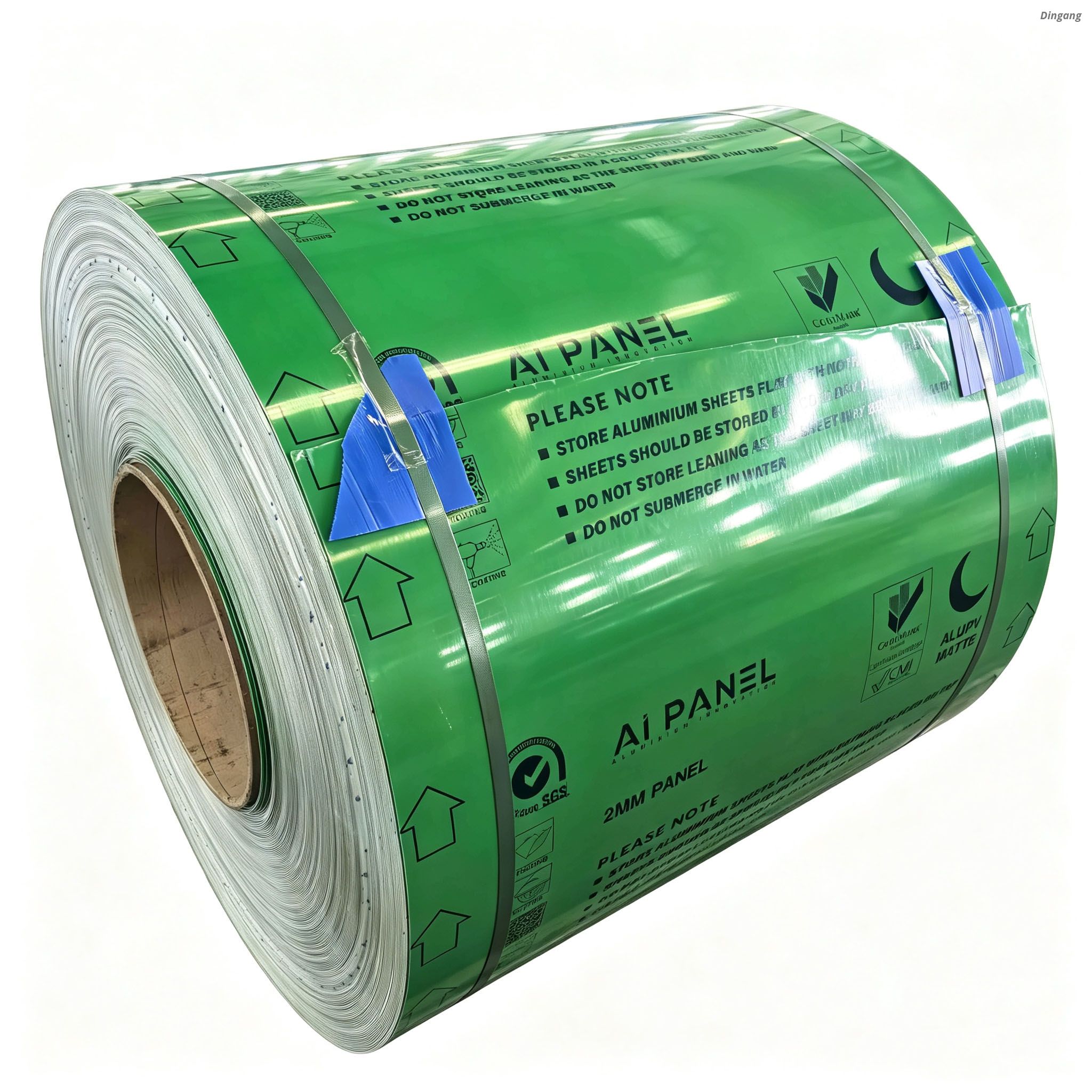

Schutzfolie für sichtbare Panels

Für sichtbare Geräteoberflächen, die beim Schneiden, Stanzen, Biegen, Zusammenbauen und Transportieren zusätzlichen Schutz benötigen, kann eine Schutzfolie in Betracht gezogen werden. Die Folienhaftung sollte auf den Umformprozess und die Abziehbedingungen abgestimmt sein.

Qualitätskontrolle für Spulen in Gerätequalität

Bei der Herstellung von Geräten in großen Stückzahlen sind Maßhaltigkeit und Oberflächenkonsistenz ebenso wichtig wie grundlegende Legierungseigenschaften. Inspektionsanforderungen können vor der Produktion entsprechend der Formlinie und den visuellen Standards des Kunden vereinbart werden.

• Überprüfung von Legierung und Härte

• Dicken- und Breitenmessung

• Coil-Ebenheits- und Oberflächenprüfung

• Farb- und Glanzkonsistenz

• Beschichtungsdicke und Haftung sofern angegeben

• Bei Bedarf Biege- oder Formbewertung

• Gegebenenfalls Prüfung der Schutzfolie und der bearbeiteten Oberfläche

Anpassung für Gerätehersteller

Benutzerdefinierte Spulenbreiten

Zusätzlich zu den Standardbreiten 1000 mm, 1220 mm und 1250 mm können kundenspezifische Breiten je nach Zuschnittgröße, Anforderungen an den Vorschub der Stanzlinie und Materialausnutzungszielen besprochen werden.

RAL- und Kundenfarbanpassung

Als Produktionsfarbreferenz können RAL-Farben und vom Kunden freigegebene physische Muster verwendet werden. Für Wiederholungsprogramme sollte ein genehmigtes Originalmuster aufbewahrt werden, um die Farbkonsistenz über Chargen hinweg zu gewährleisten.

OEM-Oberflächenveredelungen

Je nach den Anforderungen der Gerätemarke können glatte, matte und gebürstete Erscheinungsbilder entwickelt werden. Glanzgrad, Bürstrichtung, Schutzfilm und Rückseitenbehandlung können in der Kaufspezifikation berücksichtigt werden.

Holen Sie sich einen Vorschlag für eine individuelle Gerätespule

Für ein Angebot erforderliche Informationen

Für eine schnellere Preisfindung und Materialbestätigung geben Sie bitte die erforderliche Dicke, Breite, Farbe oder den RAL-Code, den Glanzgrad, die Oberflächenbeschaffenheit, die Beschichtungsanforderung, die Formungsmethode, die Komponentenanwendung, die Jahres- oder Bestellmenge und den Bestimmungsort an.

Bei gestanzten Geräteplatten sind Zeichnungen mit Biegeradien, Ziehtiefe, Rohlingsgröße und Anforderungen an die sichtbare Oberfläche hilfreich, um zu beurteilen, ob AA3003 H22 für die Komponente geeignet ist.

FAQ

Was bedeutet H22 für AA3003-Aluminium?

H22 bedeutet, dass das Aluminium kaltverfestigt und dann teilweise auf eine ungefähr viertelharte Festigkeit geglüht wurde. Es bietet eine höhere Steifigkeit als O-Temper und behält gleichzeitig die nützliche Duktilität für geeignete Umformvorgänge bei.

Ist H22 dasselbe wie halbhartes Aluminium?

Nein. H22 ist ungefähr viertelhart. Bei der Legierung 3003 ist H24 der Härtegrad, der üblicherweise mit einer etwa halbharten Festigkeit in Verbindung gebracht wird.

Kann AA3003 H22 in Geräteplatten eingestanzt werden?

Ja, für geeignete flache und mittelschwere Stanzteile. Tiefziehen, enge Ecken oder komplexe Formen sollten anhand von Produktionsmustern validiert werden, da die Umformleistung von der Dicke, dem Werkzeug, dem Ziehverhältnis und der Beschichtungsflexibilität abhängt.

Welche Stärken gibt es?

Der Standardbereich für dieses Produkt beträgt 0,4 mm bis 1,0 mm. Die endgültige Dicke sollte entsprechend den Plattenabmessungen, der Steifigkeit, den Formungsanforderungen und dem fertigen Gerätedesign ausgewählt werden.

Können Sie die Farbe einer vorhandenen Gerätemarke anpassen?

Ja. Zur Abstimmung können RAL-Referenzen oder physische Farbmuster herangezogen werden. Wenn das Erscheinungsbild von entscheidender Bedeutung ist, sollten Farbe, Glanz und Textur vor der Serienproduktion gemeinsam genehmigt werden.

Ist eine Standard-PE-Beschichtung für elektrische Geräte im Außenbereich geeignet?

Standard-PE kann für viele Innen- und geschützte Anwendungen geeignet sein. Geräte, die starker UV-Strahlung, salziger Luft, hoher Luftfeuchtigkeit oder anspruchsvollem Wetter im Freien ausgesetzt sind, erfordern möglicherweise ein Beschichtungssystem mit höherer Haltbarkeit. Vor der Materialauswahl sollte die Einsatzumgebung spezifiziert werden.

Kann eine Schutzfolie auf die lackierte Oberfläche aufgebracht werden?

Ja. Für sichtbare Gerätepaneele kann eine Schutzfolie in Betracht gezogen werden, um Oberflächenschäden beim Schlitzen, Stanzen, Biegen, Zusammenbau und Versand zu reduzieren. Die Folienhaftung sollte auf den Produktionsprozess abgestimmt sein.

Welche Informationen werden für eine genaue Preisgestaltung benötigt?

Bitte geben Sie Dicke, Breite, RAL- oder Musterfarbe, Glanz, glatte/matte/gebürstete Oberfläche, Beschichtungsanforderungen, Anwendung, Bestellmenge und Bestimmungsort an. Für Stanzteile sind auch Bauteilzeichnungen hilfreich.

Fordern Sie ein Angebot für eine AA3003 H22-Gerätespule an

Wenn Sie Kühlschränke, Waschmaschinen, Klimaanlagen, Warmwasserbereiter, Schaltschränke oder andere Geräteplatten herstellen, senden Sie uns die gewünschte Dicke, Breite, Farbe, Ausführung, Formgebungsverfahren und Abnahmemenge. Unser technisches Vertriebsteam kann die Spezifikation überprüfen und ein Angebot und einen Mustervorschlag erstellen.
