Kuidas väldib painduv polüuretaankate dünaamiliste humanoidsete põlveliigeste lõhenemist?

Kuna ülemaailmsed robootikatootjad viivad kahejalgsed humanoidplatvormid uurimislaboritest üle kommertstehaste kasutuselevõtu, autonoomse logistika ja eakate hoolduse poole, kasvavad järsult mehaanilised nõuded alajäsemete liigendusele. Pidevate 8–12-tunniste töövahetuste ajal sooritab humanoidroboti põlveliiges miljoneid kõrgsageduslikke paindetsükleid – paindub dünaamilise inertsiaalse kiirenduse ja äkilise maalöögi mõjul 0° ja 135° vahel.

Nende suure pöördemomendiga põlveajamite ümber peavad kaitsekatted ja teleskooptihendiribad kaitsma harmoonilisi ajamid, tsükloidkäigukasti ja mitmeteljelisi pöördemomendi andureid välise prahi eest. See dünaamiline liigend tekitab aga intensiivse pinnakontakti väljakutse: tugev hõõrdumine, servade ketendus ja abrasiivne värvi kulumine.

Standardsed tööstuslikud viimistlused ebaõnnestuvad kiiresti pideva roboti põlveliigendi korral:

Tavalistel jäikadel pulbervärvidel ja tavalistel arhitektuurvärvidel puudub elastne venivus. Kõrgsagedusliku mehaanilise läbipainde, mikrolöökide ja teleskoopse tera-tera vastu hõõrdumise korral pragunevad ja kihistuvad jäigad katted. Need paigast nihkunud värvikillud langevad otse planeedi täppisrullikute kruvidesse ja optilistesse liitekooderitesse, põhjustades mehaanilisi sidumis- ja ühendusvigu.

Paljastel freesviimistlusega alumiiniumribadel puudub määrimine. Teleskoopvuukide plaadid libisevad üksteise vastu, paljastades alumiiniumist otsad, tekitades hõõrdemüra ja suurt abrasiivset takistust, mis koormab põlvemootoreid üle ja tühjendab akuvarusid.

Rasked terasest või titaanist stantsitud katted lisavad säärele märkimisväärset edasi-tagasi liikuvat massi, suurendades pendli inertsimomenti ja halvendades kiirete tasakaalujuhtimisalgoritme.

Paindlik polüuretaaniga (PU) kaetud alumiiniumriba annab kontrollitud tehnilise vastuse. terasega võrreldes rohkem See komposiitmaterjal paindub dünaamiliselt ilma mikropragudeta, hoiab ära libiseva määrdekihi, takistab värvi kuivamist ja määrdeainet tehases rakendatud elastomeerse ristseotud polüuretaan-polüester hübriidkatetega. vähendab dünaamilist alajäsemete edasi-tagasi liikuvat raskust kui 65%..

Substraatide 5052-H34 ja 5754-H22 struktuuriomadused

Dünaamiliste humanoidsete põlvekatete jaoks on vaja materjale, mis suudavad ilma püsivate moonutusteta vastu võtta korduvaid tsüklilisi painutusi ja äkilisi lööke:

Suure väsimusega magneesiumiga stabiliseeritud sulamid: 5000-seeria sulamid (sisaldavad 2,2% kuni 3,6% magneesiumit) tagavad kõrge töökarastatud voolavuspiiri (180 MPa kuni 215 MPa), säilitades samal ajal 12% kuni 16% venivuse. See tasakaalustatud mehaaniline temper võimaldab põlvekaitseribadel neelata juhuslikud külglöögid või kokkupõrked, paindudes elastselt ilma püsivat kurvi tegemata.

Edasi-tagasi pendli inerts: dünaamilise kõndimise ja jooksmise ajal tekitab iga allapoole põlve lisatud gramm puusa ajamile suure inertsiaalse pöördemomendi. Alumiiniumi madal tihedus (2,68 g/cm³) eemaldab terasega võrreldes kaks kolmandikku tühimassist, võimaldades juhtimisalgoritmidel juhtida kõrgsageduslikke jalakiigutamistsükleid minimaalse mootori kuumusega.

Vastupidavus vibratsioonist põhjustatud mikropragudele: erinevalt hapratest kuumtöödeldud sulamitest, millel tekivad tugeva vibratsiooniga liikumise ajal kinnitusavade ümber väsimuspraod, hajutavad osaliselt lõõmutatud H22/H34 temperid tsüklilised lööklained sujuvalt läbi oma kristalse struktuuri.

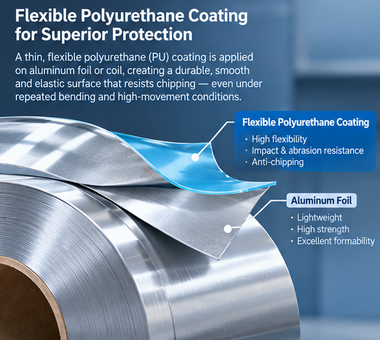

Paindlike polüuretaanspiraalkatete keemia

Traditsioonilised tööstuslikud pinnakatted põhinevad jäikadel, tugevalt ristseotud polüester- või akrüülsidemetel, mis läbipainde mõjul pragunevad. Täiustatud painduv mähisega polüuretaan kasutab kohandatud polümeeri mehaanikat:

Elastomeeri plokk-kopolümeeri struktuur: polüuretaanmaatriks sisaldab vaheldumisi painduvaid polüooli segmente ja jäikaid isotsüanaatplokke. See struktuur toimib nagu mikroskoopiline spiraalvedru: painutamisel, tembeldamisel või hõõrumisel venib see elastselt ja taastab oma esialgse pinnaprofiili ilma mikromurdumiseta.

Liidese molekulaarne kovalentsus: kantuna pidevatele nanokeraamilistele titaan-tsirkooniumi konversioonikihtidele, moodustab polüuretaankrunt alumiiniumist mitteväärismetalliga kovalentseid keemilisi sidemeid, vältides liidese koorumist isegi piki kiirelt mulgustatud servi ja tihedalt kõverdunud hingesilmuseid.

Tehniline valideerimine ja praktiline jõudlus

Suveräänne robootika visioon ja B2B kommertskasu

KKK

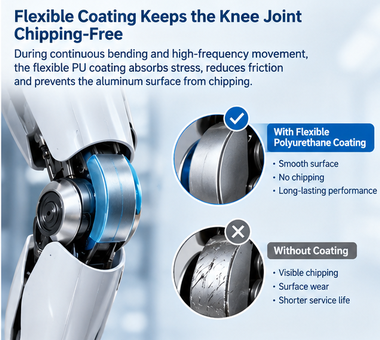

1. küsimus: miks tavalised pulbervärvid lõhuvad kõndimistsüklite ajal roboti põlvekatteid?

V: Standardsed pulbervärvid kõvenevad jäigaks, tugevalt ristseotud polümeervõrgustikuks. Kui põlvekatted kogevad kõndimise ajal kiiret mehaanilist paindumist ja servast servani libisemist, ei saa jäik kate dünaamilise pinnakoormusega kohanemiseks venitada. Tekivad mikropraod, mille tõttu värv eraldub lõikeservadest ja libisevatest liidestest.

Q2: Kuidas takistab painduv polüuretaankate värvihelveste sisenemist sisemistesse ajamisse?

V: Polüuretaani koostis sisaldab elastomeerset polümeeri karkassi, mis venib elastselt kuni 30% ilma pragudeta. Kui katted libisevad, painduvad või saavad kergeid lööke, annab kate elastselt järele ja taastab oma kuju. See ei purusta ega eemalda värvijääke, hoides sisemised rullkruvid ja kodeerijad puhtad.

3. küsimus: kas kate lisab paksust, mis võib põhjustada teleskoopkatete kinnitumist?

V: Ei. Tehasepoolne kate katab ühtlase kuivkihi paksusega ainult 25 µm kuni 35 µm, kusjuures tolerantsid on väikesed (±1,5 µm). Kuna kate sisaldab integreeritud libisemisvahendeid, tagab see sileda ja vähese hõõrdumisega pinna, mis võimaldab teleskoopkaantel üksteise kohal libiseda ilma kleepumise või kinnitumiseta.

Q4: Kuidas parandab üleminek teraselt kaetud alumiiniumile roboti aku tööaega?

V: Alumiiniumi tihedus on üks kolmandik terasest (2,68 g/cm³ vs. 7,85 g/cm³). Liikuvate komponentide massi langetamine põlvest allapoole vähendab oluliselt edasi-tagasi liikuvat inertsi, võimaldades põlvemootoritel kiirendada ja tagurdada väiksema elektrienergiaga, mis pikendab tööaega ühe laadimise kohta.

K5: Kas kaetud alumiiniumriba talub vuugimäärdeid ja tööstuslikke puhastuskemikaale?

V: Jah. Kõvenenud polüuretaankatted moodustavad keemiliselt vastupidava ristseotud maatriksi. Need taluvad pidevat kokkupuudet sünteetiliste polüalfaolefiini (PAO) käigumäärdeainete, hüdraulikaudude, alkoholipuhastusvahenditega ja nõrga leeliselise pesuga, ilma pehmenemise, villide tekke või koorumiseta.

Järeldus

Painduva polüuretaaniga kaetud alumiiniumriba edukaks rakendamiseks humanoidroboti põlvekoostudes:

Määrake sertifitseeritud 5052-H34 või 5754-H22 sulamiriba: vältige sertifitseerimata üldotstarbelisi sulameid; Jäikuse ja väsimuse optimaalseks tasakaaluks on vaja veskikatse sertifikaate, mis kinnitavad tõmbetugevust vahemikus 220 MPa kuni 270 MPa, voolavuspiiri vahemikus 160 MPa kuni 200 MPa ja pikenemist ≥ 12%.

Mandaat elastomeerse polüuretaankatte keemia: veenduge, et ostuspetsifikatsioonid nõuavad paindlikke polüuretaani-polüestri hübriidpreparaate, millel on sertifitseeritud pikenemine (> 25%) ja sisseehitatud kuivkile libisemislisandid, vältides rangelt hapraid arhitektuurseid polüestreid.

Nõuda 0T painde ja dünaamilise hõõrdumise kontrollimist: taotlege tarnija katsearuandeid, mis kinnitavad 0T 180° äärise painde adhesiooni ja dünaamilise libisemise kulumise katseandmeid, mis kinnitavad nulli tahkete osakeste ketendamist 1 000 000 liigendustsükli jooksul.
