Technická príručka: Optimalizácia výkonu hliníkových pásov s 0,15–0,25 mm

V presnom lisovaní, elektrotechnickej výrobe a tepelnom manažmente, Tenké hliníkové pásy s hrúbkou od 0,15 mm do 0,25 mm zohrávajú dôležitú úlohu. Prevádzka v rámci tohto okna hrúbky vyžaduje dôkladné pochopenie vlastností materiálu.

V tomto meradle môžu menšie odchýlky v mechanických vlastnostiach, chemickom zložení alebo kvalite rezu viesť k problémom pri spracovaní, ako je lámanie pásu, nadmerné otrepy alebo rozmerové skreslenie. Táto príručka obsahuje kľúčové faktory potrebné na optimalizáciu spracovania a výkonu 0,15 mm hliníkových pásikov a 0,25 mm hliníkových materiálov.

Pochopenie mechaniky tenkých hliníkových pásov

Spracovanie hliníka v rozsahu od 0,15 mm do 0,25 mm  vyžaduje ošetrovanie so starostlivosťou o fóliu s využitím mechanického opracovania plechu.

Definovanie okna hrúbky 0,15–0,25 mm

Tento rozsah meradiel sa nachádza priamo na prechodovej zóne medzi tenkými kovovými plechmi a ťažkými fóliami. Štandardné priemyselné spracovateľské zariadenia musia byť starostlivo kalibrované: úrovne napätia, ktoré fungujú dobre pre 1,0 mm  doskový materiál, môžu ľahko roztiahnuť alebo zalomiť hliníkový pás s hrúbkou 0,15 mm počas vysokorýchlostného odvíjania.

Vyvažovanie výťažnosti materiálu, pevnosti v ťahu a ťažnosti

Dosiahnutie úspešného výrobného cyklu závisí od prispôsobenia medze klzu materiálu ( σs ) a percenta predĺženia ( A% ) k vášmu špecifickému procesu tvárnenia.

• Pre hlboké ťahanie alebo ohýbanie: Vyžaduje sa vysoká ťažnosť (mäkká, ako O), aby kov mohol tiecť bez lámania.

• Pre vysokorýchlostné progresívne razenie: Uprednostňuje sa tvrdšia tempera (napríklad H14 alebo H24). To poskytuje tuhosť potrebnú na spoľahlivé podávanie pásu do lisu bez vybočenia.

Mechanické vlastnosti hliníkových pásov 0,15 mm a 0,25 mm

Nižšie uvedená tabuľka uvádza štandardné mechanické vlastnosti bežných zliatin a temperovania v rozsahu hrúbky 0,15 mm až 0,25 mm:

Základné B2B výrobné aplikácie

Pásy s hrúbkou od 0,15 do 0,25 mm sú kritickými komponentmi v niekoľkých vysokovýkonných odvetviach.

FAQ

Q1: Aká je ideálna horizontálna a vertikálna vôľa noža pri rezaní 0,15 mm hliníkového pásu?

Odpoveď: Pre hliníkový pás s hrúbkou 0,15 mm by mala byť horizontálna vôľa noža striktne nastavená medzi 6% a 8%  hrúbky materiálu . Nastavenie vôle širšej ako 10 %  spôsobí, že sa kov natiahne a roztrhne a vytvorí masívne otrepy. Príliš tesné nastavenie (menej ako 4 % ) spôsobí trenie nástroja a rýchle opotrebovanie čepele. Vertikálne prekrytie (hĺbka prieniku) by sa malo udržiavať plytké, zvyčajne medzi 0,05 mm  a 0,10 mm.

Q2: Ako Dingang Metal zabraňuje okrajovým vlnám a stredovej spone počas rezania ultratenkých pásikov?

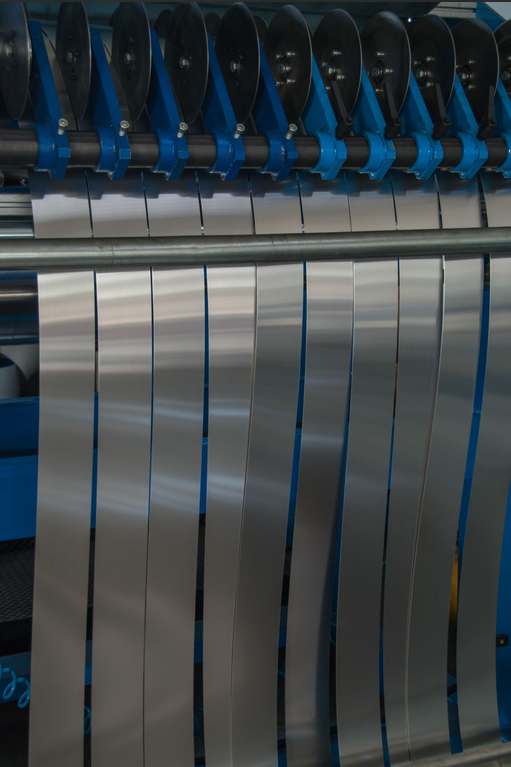

Odpoveď: Riešime to pomocou systémov riadenia napätia v uzavretej slučke integrovaných s jednotlivými hriadeľmi s klzným trením na našich navíjačkách. Keď je široká hlavná cievka rozrezaná na viacero úzkych pásov, mierne odchýlky hrúbky (koruna) naprieč hlavným kotúčom znamenajú, že hrubšie časti sa navíjajú pevnejšie ako tenšie časti. Naše hriadele s klzným trením umožňujú každému jednotlivému pásu skĺznuť a nezávisle nastaviť jeho rýchlosť, čím zaisťujú rovnomerné napätie navíjania vo všetkých cievkach, aby sa eliminovala okrajová vlna alebo stredová pracka.

Otázka 3: Môže sa na rebrá výmenníka tepla použiť 0,25 mm hliníkový pásik s tvrdosťou H14?

Odpoveď: Vo všeobecnosti áno, ale je to na hornej hranici typickej hrúbky plutvy. Väčšina moderných vysokoúčinných rebier HVAC a automobilových rebier používa hrúbku medzi 0,08 mm  a 0,15 mm  , aby sa maximalizovala plocha a zároveň sa znížila hmotnosť. Ak používate hliníkový pás s hrúbkou 0,25 mm v H14, vaše lisovacie nástroje a nástroje na tvarovanie rebier musia byť navrhnuté tak, aby zvládli vyššie tvarovacie sily a vo svojich tepelných výpočtoch musíte zohľadniť nižší pomer prenosu tepla k hmotnosti.

Otázka 4: Poskytuje Dingang Metal oficiálne správy o testoch migrácie, aby spĺňal predpisy EÚ o bezpečnosti potravín?

A: Áno. Všetky naše potravinárske lakované výrobky sú pravidelne testované akreditovanými laboratóriami tretích strán (ako SGS). Poskytujeme komplexné certifikáty zhody, ktoré potvrdzujú, že naše materiály spĺňajú US FDA 21 CFR 175.300 a nariadenie EÚ č. 10/2011, vrátane celkových migračných limitov (OML) a špecifických migračných limitov (SML).

Bežné zlyhania razenia a rezania

1. Problém: Mikrotrhliny alebo roztrhnutie pozdĺž polomeru ohybu počas lisovania.

• Hlavná príčina: Pás má mechanicky spevnenú tvrdosť (napr. H14/H18), ktorej chýba ťažnosť potrebná na ohyb, alebo os ohybu prebieha paralelne so smerom valcovania kovu.

• Nápravné opatrenie: Prepnite na mäkšie temperovanie (napr. O alebo H24) a nasmerujte rozloženie razenia tak, aby kritické ohyby prebiehali kolmo (v uhle 90° ) k smeru valcovania kovu.

2. Problém: Hliníkový pás sa pri vysokorýchlostnom odvíjaní trhá alebo praskne.

• Hlavná príčina: Otrepy alebo mikroryhy na hranách z procesu rezania môžu pôsobiť ako body koncentrácie napätia, ktoré pod napätím vyvolávajú trhliny.

• Nápravné opatrenie: Skontrolujte a upravte vôľu rezacieho noža, aby ste minimalizovali otrepy a znížte napätie odvíjania na podávacom vedení, aby ste zabránili nadmernému namáhaniu materiálu.

3. Problém: Vyrazené časti sa lepia na nástroje alebo sa nedajú vysunúť.

• Hlavná príčina: Nadmerné množstvo zvyškov oleja pri valcovaní môže vytvoriť vákuový efekt, ktorý spôsobí prilepenie tenkých častí k povrchu razníka alebo matrice.

• Nápravné opatrenie: Použite vopred vyčistený alebo odmastený hliníkový pásik a zaistite, aby vaše lisovacie zariadenie obsahovalo vhodné mazadlo na tenkú vrstvu alebo aktívny mechanický odstraňovač.

Záver

Na optimalizáciu výkonu 0,15 mm hliníkové pásy alebo 0,25 mm hliníkové materiály, musíte starostlivo vyvážiť výber zliatiny, temperovanie a parametre spracovania. Spolupráca so špecializovaným spracovateľským partnerom zaisťuje, že váš surový materiál bude dodaný s presnými rozmerovými toleranciami a čistými okrajmi bez otrepov.
