Technický dopad otřepů podélných hran na automatizovaných linkách pro tváření hliníkových válců

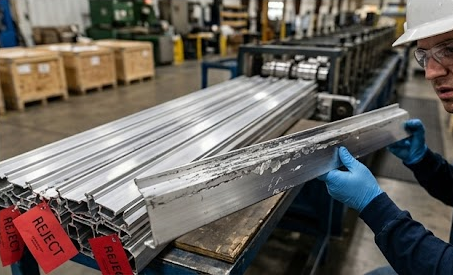

Při automatizovaném vysokorychlostním tváření hliníkových válců kvalita vstupní hrany svitku přímo určuje nepřetržitou dobu provozuschopnosti linky, přesnost tváření a konečnou geometrii profilu. Zatímco inženýři válcování se často zaměřují na konstrukci válcování, limity poloměru ohybu a synchronizaci rychlosti mezi jednotlivými průchody, Otřepy na řezné hraně představují kritickou, často skrytou hlavní příčinu katastrofálních zastavení zařízení, silného opotřebení nástrojů a nepřijatelného množství zmetkovitosti.

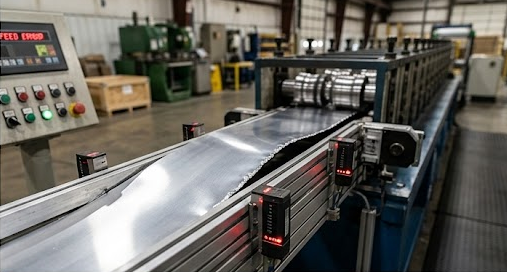

Když jsou surové hlavní cívky z hliníkové slitiny (jako je 3003, 3105 nebo 5052) rozřezány na úzké pásy, nesprávné nastavení rotačních střižných nožů zanechá podél okraje štěrbiny vertikální otřepy. Na kontinuálních automatizovaných válcovacích stolicích působí tyto mikrovýčnělky z tvrzeného kovu jako řezná dláta proti přesně broušeným chromovaným válcům, zasekávají se boční vodicí dráhy, spouštějí automatické chyby senzorů a vyvolávají mikrotrhliny při silném progresivním ohýbání.

Mechanika řezání hliníku a vytváření okrajových otřepů

Rotační řezací nůžky stříhají svitek stlačováním materiálu nad jeho konečnou pevnost ve smyku mezi horními a spodními kruhovými noži.

Dynamika smykového přetvoření, mechanika zóny lomu a poměry smyku k přetržení

Přesná štěrbinová hrana vykazuje tři odlišné metalurgické zóny napříč tloušťkovým průřezem:

1. Top Rollover: Počáteční plastická deformační zóna vytvořená, když nůž proniká pásem.

2. Shear Burnish Band: Hladký, svislý řezný povrch vytvořený během stříhání v ustáleném stavu.

3. Zóna lomu a otřepy: Hrubá oblast, kde napětí převyšuje pevnost materiálu v tahu, což má za následek náhlý zlom.

Hlavní příčiny nástroje: Nesouosost vůlí, opotřebení nože a horizontální házení

Otřepy jsou způsobeny především nesprávným nastavením nebo degradovanými rotačními řeznými noži:

Nadměrná vůle vodorovných nožů: Způsobuje, že se hliník mezi čepelemi spíše sklopí, než aby se čistě stříhal, což má za následek pružný, hákovitý otřep podél spodního okraje pásu.

Nedostatečná vůle: Vynucuje dvojité střihání, vytváří sekundární mikrootřepy a úlomky, které kontaminují pás cívky.

Opotřebení a odštípnutí poloměru nože: Tupé střižné hrany zvyšují penetrační síly, zvyšují hloubku převalování a vytvářejí nerovnoměrné výšky otřepů.

Vychýlení hřídele a horizontální házení: Volná ložiska hřídele nebo nekalibrované nastavení distančních vložek umožňují horizontální posun nože pod zatížením, což vede k cyklickým změnám výšky otřepů podél délky cívky.

Prahové hodnoty závažnosti řezání a matice provozních rizik

Technologické strategie zmírnění: Přesné řezání a in-line úprava hran

Odstranění problémů s otřepy na hranách vyžaduje kontroly jak na zařízení na řezání svitků, tak na vstupu zákazníka pro formování rolí.

FAQ

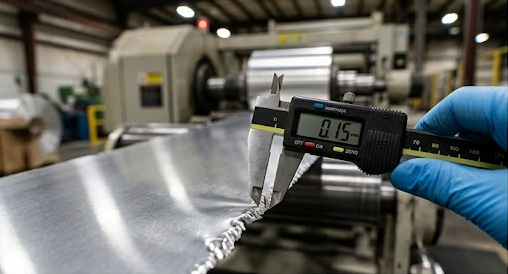

Q1: Jaká je maximální přijatelná výška otřepu pro automatické tváření hliníkových rolí?

A: Jako všeobecná technická norma by maximální výška otřepu neměla překročit 5 %  jmenovité tloušťky pásu (třída B). U vysokorychlostních linek nebo vysoce lesklých architektonických profilů by výška otřepů měla být udržována pod 3 %  ( < 0,03 mm  pro 1,0 mm  materiál), aby se zabránilo zadření a chybám podávání.

Q2:Jak se liší vůle kotouče při řezání měkkého hliníku (O-temper) a tvrdých slitin (H18/H38)?

Odpověď: Měkký hliník (např. 3003-O) vyžaduje těsnější vůli nože ( 3% - 6%  tloušťky ), aby bylo možné čistě stříhat bez nadměrného natahování nebo natahování ostří. Tvrdé slitiny (např. 5052-H38) vyžadují větší vůle ( 8 % - 12 %  tloušťky ), aby se usnadnilo čisté šíření trhliny lomovou zónou bez dvojitého střihu.

Q3: Jaký je rozdíl mezi okrajovým otřepům a okrajovou vlnou ve štěrbinové cívce?

Odpověď: jsou Otřepy lokalizované vertikální projekce kovu podél linie řezu způsobené střižnou mechanikou. Hranová vlna je vyboulení na makroúrovni podél okraje pásu způsobené rozdílným podélným natahováním během řezání (často z nadměrného tlaku stíracího kroužku nebo nerovnoměrného sevření trnu nože).

Q4: Mohou otřepy na hranách způsobit odlupování barvy na předem natřených linkách pro tváření hliníkových válců?

A: Ano. Silné otřepy soustřeďují silná ohybová napětí podél okraje štěrbiny, což způsobuje praskání, mikrovločkování nebo delaminaci předem nanesených organických povlaků ( PVDF , PE nebo epoxidu) během agresivních sekvencí válcování.

Otázka 5: Jak může zařízení na tváření rolí rychle odhrotovat cívku in-line, pokud má vstupní materiál silné otřepy na hranách?

Odpověď: Instalace samostatné in-line jednotky pro úpravu hran přímo za odvíječ – vybavené karbidovými odjehlovacími kotouči nebo kalenými protilehlými přítlačnými válci – stlačí nebo oholí otřepy na hranách předtím, než materiál vstoupí na vodicí vstupní stůl.

Závěr

Kvalita hran je základním požadavkem vysokorychlostní automatizované operace válcování hliníku . Zavedením přísných tolerancí pro řezání, výpočtem správných smykových vůlí a partnerstvím s dodavateli přesného řezání svitků mohou výrobci válcování eliminovat drahé odstávky linek, chránit přesné nástroje a udržovat vysoké výrobní výnosy.
