Onko lakattu alumiinifolio äärimmäinen lämpösuoja eVTOL-akun lämpökarkaamista vastaan?

Sähköiset pystysuuntaiset nousu- ja laskukoneet (eVTOL) vaativat korkeatiheyksisiä litiumioniakkuja, jotka toimivat korkealla jännitteellä ja nopeilla purkautumisnopeuksilla. Näillä tehotiheyksillä yksittäisen kennon katastrofaalinen vika – sisäisen oikosulun, mekaanisen puhkaisun tai äärimmäisen ylilatauksen laukaisee – voi laukaista lämpökarkaamisen paikallisissa yli 1 000 °C:n lämpötiloissa..

Vaikka raakafolio ei yksinään kestä pitkiä plasmasuihkuja, korkean lämpötilan lakattu alumiinifolio, joka on laminoitu keraamisiin aerogeelikomposiitteihin, toimii välttämättömänä ensisijaisena liekkisuojana, lämpöheijastimena ja kaasua estävänä lämpösulkuna nykyaikaisissa eVTOL-akkukenno-kenno- ja moduulieristysjärjestelmissä.

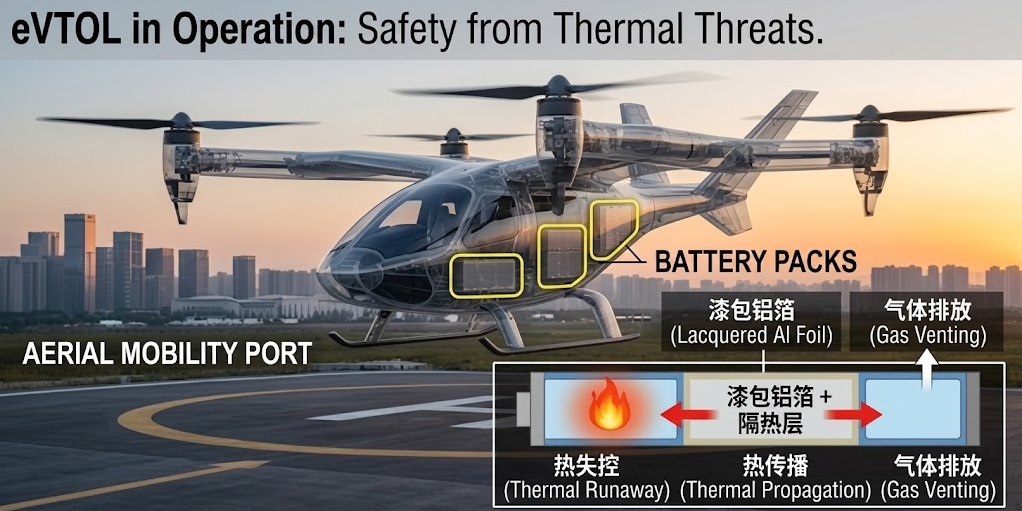

Thermal Runaway Propagation mekaniikka

Kun korkean energiatiheyden omaava pussi tai sylinterimäinen litiumionikenno joutuu terminen karkuun, tapahtuu eksoterminen ketjureaktio:

Nopea lämmön vapautuminen (> 1000°C): Hajoavat katodi- ja elektrolyyttimateriaalit vapauttavat voimakasta lämpöenergiaa sekunneissa.

Syttyvien kaasujen tuuletus: Tulistetut orgaaniset liuottimet ja vetykaasut poistuvat korkeassa paineessa kuljettaen myrkyllisiä, johtavia nokihiukkasia.

Cascading Module Failure: Ilman kestäviä solujen välisiä lämpöesteitä säteilylämmön ja kaasun törmäys laukaisee nopeasti naapurisoluja, mikä johtaa täydelliseen pakkaushäviöön.

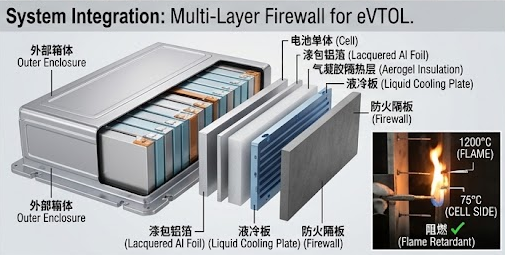

Thermal Barrier -arkkitehtuuri: alumiinifolio + epäorgaaninen ydin

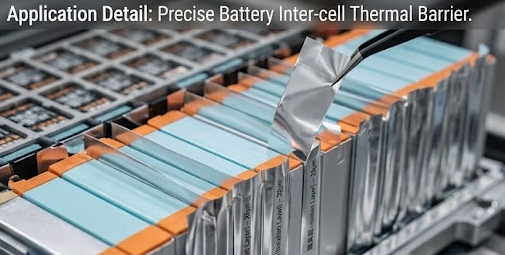

Lakattu alumiinifolio toimii kriittisenä ulkopinnana komposiittilämmöneristysesteissä.

Ulompi lakattu kalvo heijastaa infrapunasäteilyä ja estää kaasun tunkeutumisen, kun taas sisempi aerogeeliydin rajoittaa johtavaa lämmönsiirtoa ja pitää viereiset solut selvästi kriittisten lämpökynnysten alapuolella.

Teknisten eritelmien matriisi: Akun estolakattu alumiinifolio

Alla olevassa taulukossa esitetään tekniset parametrit lakatulle alumiinifoliolle, jota käytetään eVTOL-akkuyksikön lämpökatkaisuesteissä:

Suorituskyvyn edut eVTOL-akun terminen karkaamisen lieventämisessä

FAQ

Kysymys 1: Voiko lakattu alumiinifolio yksin estää solujen lämpökarkaamisen?

V: Mikään yksittäinen materiaali ei estä lämpökarkaamista. Lakattu alumiinifolio toimii läpäisemättömänä liekkisuojana ja säteilylämmön heijastimena monikerroksisessa komposiittijärjestelmässä (yhdistettynä aerogeeleihin, kiilleen tai keraamisiin kuituihin) estäen lämmön leviämisen viereisiin soluihin.

Kysymys 2: Miksi lakattu kalvo on parempi kuin pinnoittamaton alumiinifolio akun suojakalvoissa?

V: Raaka-alumiinifolio sulaa noin 660 °C :ssa  , eikä se sisällä sähköeristystä. Korkean lämpötilan lakat lisäävät olennaista dielektristä kestävyyttä, pidentävät lyhytaikaisia ​​liekkien kestoaikoja ja suojaavat kalvoa fluorivetyhapon (HF) hyökkäykseltä.

Q3: Kuinka lakattu alumiinifolio toimii korkeapaineisen kaasunpoiston aikana?

V: Ohuen alumiinifolion suuri vetolujuus ja joustavuus mahdollistavat sen, että se pystyy hillitsemään ja ohjaamaan suuren nopeuden poistokaasuvirrat pakokanaviin, estäen tulistettuja liekkejä tunkeutumasta sivuttaiseen solujen väliseen eristeeseen.

Q4: Vaurioittaako laserleikkaus ohuiden akkukalvojen lakkapinnoitetta?

V: Ei. Tarkkuus-UV- tai kuitulaserit leikkaavat lakatun kalvon puhtaasti polttamatta polymeerin reunaa tai aiheuttamatta delaminaatiota, jolloin muodostuu purseettomia solujen välisiä esteitä, jotka ovat valmiita automatisoitua moduulien kokoamista varten.

Q5: Kuinka liekinkestävyys testataan akkulaatuisilla lakatuilla kalvoilla?

V: Lämpöteho on sertifioitu suorilla polttimen liekkitesteillä (UL 94 V-0 / ISO 2685), terminen painovoimaanalyysillä (TGA), dielektrisellä läpilyöntitestillä (ASTM D149) ja täysimittaisella kennotason lämpökarkaistumistestillä jännitteisten akkujen sisällä.

Johtopäätös

Lakatun alumiinifolion integroiminen komposiittieristeisiin mahdollistaa sen, että eVTOL-akkuinsinöörit voivat täyttää tiukat ilmailun lämmöneristysstandardit ja minimoida pakkauksen painon.

Akun turvajärjestelmän materiaalivalinnan optimointi:

Valitse foliomittari liekin nopeuden mukaan: Käytä 0,02–0,04 mm:n kalvoa joustaviin pussisolujen välisiin aerogeelityynyihin; määritä 0,05 mm – 0,10 mm kalvo korkeapaineisiin lieriömäisiin kennojen yläkannen puhallussuojiin.

Vahvistetut lämpö- ja dielektrisyysluokitukset: Varmista, että määritetyt lakat saavuttavat UL 94 V-0 liekkiarvot ja antavat vähintään ≥ 1,5 kV/mm dielektrisen lujuuden.

Yhteistyö sertifioitujen foliopinnoitusasiantuntijoiden kanssa: Työskentele kokeneiden tuottajien, kuten Changzhou Dingang Metal Material Co., Ltd.:n kanssa varmistaaksesi tarkkuuspinnoitettuja, laservalmiita lakattuja alumiinifolioita, joiden taustalla on laatusertifikaatit.
