Чаму микроплоскостность вельмі важная ў алюмініевых пласцінах з пакрыццём для робатаў, якія апрацоўваюць вафлі?
Заводы па вырабе паўправаднікоў (фабрыкі) абапіраюцца на аўтаматызаваных робатаў для апрацоўкі пласцін для перадачы звыштонкіх, вельмі далікатных крэмніевых пласцін паміж прыладамі працэсу фоталітаграфіі, тручэння і хіміка-механічнай планарызацыі (CMP). Працуючы ў камерах з высокім вакуумам і ў чыстых памяшканнях класаў ISO ад 1 да 5, гэтыя канчатковыя эфекты і рабатызаваныя мантажныя корпусы выконваюць экстрэмальныя профілі паскарэння і запаволення з дакладнасцю да субмікрона.
Любое мікраскрыўленне, рэшткавае ўнутранае напружанне або няроўнасць паверхні вонкавай структурнай абалонкі робата выклікае дынамічныя рэжымы вібрацыі, турбулентнасць паветранага патоку ўнутры ламінарных камер чыстых памяшканняў і дрэйф выраўноўвання канцавога эфектара. Пераход да Алюмініевыя пласціны з мікраплоскім пакрыццём (з выкарыстаннем прэцызійных фрэзераваных сплаваў са знятым напружаннем, такіх як 5052-H111, 6061-T651 або 7075-T651, са спецыялізаванымі антыстатычнымі або ахоўнымі пакрыццямі з нізкім утрыманнем газаў) забяспечваюць абсалютную структурную супланарнасць, гашэнне вібрацыі і адпаведнасць чыстым памяшканням.

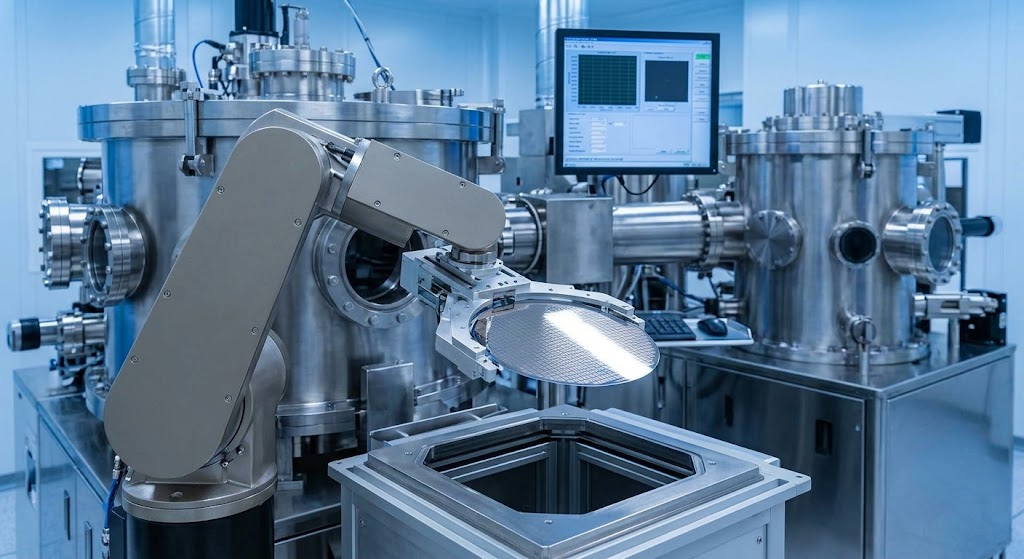

Рабатызаваныя рукі для апрацоўкі пласцін перамяшчаюць крамянёвыя пласціны коштам некалькі тысяч долараў на высокіх хуткасцях:
Пазіцыйнае павелічэнне: малюсенькі дэфект мікраплоскасці (~ 0,3 мм) на падставе корпуса рычага ператвараецца ў шматміліметровыя пазіцыйныя адхіленні на пашыраным наканечніку канцавога эфектара, выклікаючы катастрафічнае падзенне пласціны або сутыкненне касеты.
Рэзананснае гарманічнае ўзмацненне: няплоскія вечкі абалонкі вібруюць пры раптоўных старт-стоп-профілях крутоўнага моманту. Гэтыя паразітныя вібрацыі распаўсюджваюцца праз шасі робата, парушаючы далікатнае сядзенне пласцін.
Аэрадынамічная турбулентнасць і вылучэнне газаў у чыстых памяшканнях
Неплоскія паверхні абалонак пагаршаюць кантроль навакольнага асяроддзя ў чыстых памяшканнях:
Рэшткавае напружанне / дынамічнае дэфармаванне стандартнай гнутай ліставай абалонкі |
Алюмініевая пласціна з мікраплоскім пакрыццём, знятае напружанне / субмікронная копланарная |
Няроўная хвалістасць паверхні |
Дакладная фрэзероўка асобы |
Стандартны ліст 6061-T6 |
6061-T651 Фрэзераваная пліта |
Высокае рэшткавае ўнутранае напружанне Аэрадынамічная турбулентнасць паветранага патоку Затрымка ўсталявання вібрацыі |
Зняцце стрэсу (нулявая дэфармацыя пасля ЧПУ) Плыўны ламінарны паток паветра ў чыстых памяшканнях Высокае згасанне / Імгненны час застывання |
|
|
Парушэнне паветранага патоку ў чыстых памяшканнях: мікрахвалістасць на корпусе рук робата выклікае мікразавіхрэнні ў вертыкальных ламінарных патоках паветра, затрымліваючы часціцы ў паветры вакол адкрытых крэмніевых пласцін.
Забруджванне, якое вылучае газы: металічныя вечкі без пакрыцця або з дрэннай аздабленнем выкідваюць мікраскапічны аксідны пыл або затрымліваюць алей для пракаткі, вылучаючы арганічныя малекулы ў вакуумных замках.
Матэрыялы абалонкі вафельнага робата
У табліцы ніжэй параўноўваюцца асноўныя інжынерныя параметры для матэрыялаў, якія выкарыстоўваюцца ў корпусах робатаў для апрацоўкі паўправадніковых пласцін:
Тэхнічны параметр |
Стандартны нефрэзераваны Алюмініевы ліст |
Літая алюмініевая інструментальная пласціна |
Прэцызійная пліта з мікраплоскім пакрыццём (6061-T651) |
Стандарт якасці / выпрабаванняў |
Допуск да плоскасці |
1,5 – 3,0 мм/м |
$0,2 - 0,5 мм/м |
≤0,1 мм/м (субмікронная копланарная) |
Лазерны інтэрферометр / DIN 32711 |
Узровень рэшткавага стрэсу |
Высокі (дэфармацыі падчас ЧПУ) |
Вельмі нізкі |
Нуль (Расцягнутая T651 Temper) |
ASTM E837 (тензодатчик) |
Хуткасць дэгазацыі (TML / CVCM) |
Зменная (рэшткі нафты) |
Умераны |
Ультранізкі (TML <0,1%, CVCM <0,01%) |
ASTM E595 (вакуумны бяспечны) |
Шурпатасць паверхні (Ra) |
0,8 – 1,6 мкм |
0,4 – 0,8 мкм |
≤ 0.2 мкм (люстрана гладкі) |
ISO 4287 |
Павярхоўнае супраціўленне ESD |
Ізаляцыя (сыры аксід) |
Ізаляцыйныя |
10⁶ – 10 ⁹ Ω/ кв (дысіпатыўны) |
ANSI/ESD S20.20 |
Цвёрдасць на выгіб да вагі |
Умераны |
Нізкая (шчыльнасць адлівак) |
Палепшаны (матрыца з каванага сплаву) |
ISO 178 |
Асноўныя перавагі робатаў для апрацоўкі вафель
Размяшчэнне субмікронных пласцін і перадача з нулявым прыбыткам і стратамі
Абсалютная раўнамернасць: высокая планарнасць пазбаўляе ад скручвання рамы падчас высакахуткаснага выцягвання рукі, забяспечваючы ідэальнае выраўноўванне канчатковых эфектараў са слотамі для вафельных касет без механічнай прывязкі.
Ліквідацыя сколаў пласціны: плаўнае рабатызаванае рух без удараў прадухіляе трапленне кромкіх краёў крамянёвай пласціны ў накіроўвалыя штыфты, памяншаючы страты ўраджаю пласціны падчас перадачы.
Прыгнечаная вібрацыя і хуткі час застывання
Высокая дэмпфуючая здольнасць: Алюмініевыя пласціны са знятай напругай хутка рассейваюць структурны рэзананс, скарачаючы час усталявання вібрацыі, неабходны для бяспечнага перамяшчэння пласціны.
Дынамічны баланс пры высокім паскарэнні: мікраплоскія пласціны падтрымліваюць структурны баланс пры высокім вуглавым паскарэнні (>2 g), прадухіляючы лакалізаваныя сілы інэрцыі з-за няправільнага размяшчэння датчыкаў.

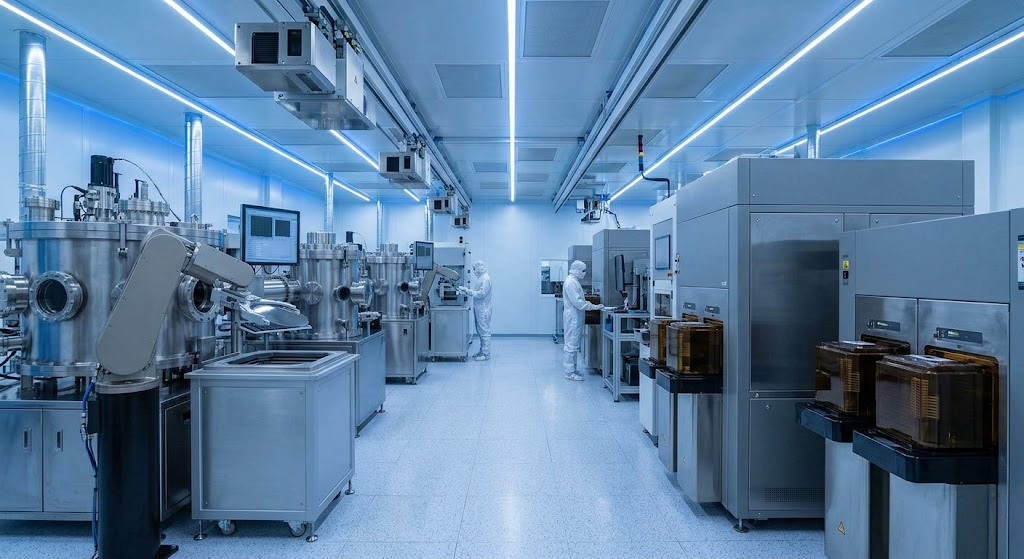

Ламінарны чысты паток паветра і цэласнасць вакуумнай герметызацыі
Паток паветра без турбулентнасці: гладкія мікраплоскія профілі абалонкі дазваляюць плыні паветра ў чыстых памяшканнях слізгаць па корпусе робата без стварэння мікразавіхрэнняў, якія пераносяць часціцы пылу на пласціны.
Герметычнае ўшчыльняльнае кольца і вакуумнае ўшчыльненне: плоскія сумежныя паверхні па перыметры забяспечваюць раўнамернае сцісканне ў злучэннях ушчыльняльнага кольца, прадухіляючы ўцечкі газу і пагаршэнне вакууму ўнутры вакуумных модуляў перадачы з фіксацыяй нагрузкі.
Выбар падкладкі і металургія для зняцця напружання: 6061-T651 і 5052-H11
Ліквідацыя ўнутранага напружання матэрыялу важна перад дакладным фрэзераваннем з ЧПУ:
6061-T651 Прэцызійна фрэзераваная пласціна: расцяжэнне алюмініевага сплаву на 1%–3% пасля тэрмаапрацоўкі растворам здымае ўнутраныя рэшткавыя напружання. Гэта гарантуе нулявое перамяшчэнне матэрыялу, выгіб або дэфармацыю падчас складанай кішэні з ЧПУ для лёгкіх абалонак робатаў.
Адпаленая падкладка 5052-H111: забяспечвае выдатную ўласную каразійную ўстойлівасць і трываласць для корпусаў робатаў, якія працуюць вакол агрэсіўных суспензій CMP або пароў хімічнага тручэння.
Удасканаленыя антыстатычныя сістэмы пакрыццяў з нізкім утрыманнем газаў
Праводзячыя анадаваныя пакрыцця або пакрыцця, якія рассейваюць статычную энергію: павярхоўныя ўдзельныя супраціўленні ў межах 10⁶ - 10⁹ Ω/кв хутка здымаюць электрастатычныя зарады, прадухіляючы пашкоджанне адчувальных мікрасхем пласцін электрастатычным разрадам (ESD).
Функцыянальныя палімерныя/неарганічныя лакі з нізкім утрыманнем летучых арганічных злучэнняў: наносяцца на лініях нанясення пакрыццяў у кантраляваных чыстых памяшканнях, каб стварыць непарысты хімічны бар'ер, які вытрымлівае шматразовае праціранне ізапрапілавым спіртам (IPA) без лушчэння.
Падкладка для зняцця напружання і двухграннае дакладнае фрэзераванне
Тэрмічны адпал для зняцця напружання: літыя або катаныя алюмініевыя пліты падвяргаюцца кантраляванай тэрмічнай замочванню для нармалізацыі ўнутраных зярністых структур перад аздабленнем паверхні.
Двухгранная алмазная фрэзероўка: высакахуткасныя фрэзы фрэзеруюць верхнюю і ніжнюю паверхні пласціны адначасова, дасягаючы параметраў шурпатасці паверхні Ra ≤ 0,2 мкм і мікраплоскаснасці wthin ≤ 0,1 мм/м.

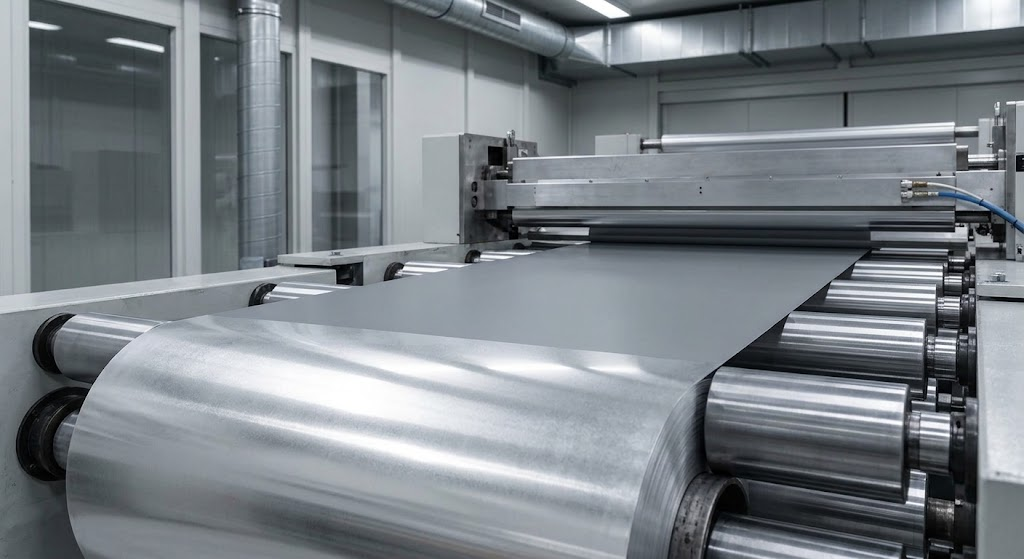

Дакладнае нанясенне і отверждение чыстых памяшканняў
Аўтаматызаванае распыленне/валікавае пакрыццё для чыстых памяшканняў: наносіць ультрараўнамернае ахоўнае пакрыццё (10 мкм - 25 мкм) пры замкнёным кантролі таўшчыні плёнкі для падтрымання строгай роўнасці паверхні.
Зацвярдзенне ў тэрмічнай печы з дапамогай вакууму: выпяканне пры высокай тэмпературы цалкам выдаляе лятучыя растваральнікі, забяспечваючы поўнае сшыванне смалы, якое адпавядае строгім стандартам аэракасмічнай і вакуумнай дэгазацыі.
Прэцызійная апрацоўка з ЧПУ, інспекцыя і ўпакоўка для чыстых памяшканняў
5-восевае дакладнае фрэзераванне: кропкі мацавання корпуса рукі робата, каналы для пракладкі кабеляў і парты датчыкаў апрацоўваюцца з выкарыстаннем высокадакладных фрэзераў з ЧПУ без стварэння механічных нагрузак.
Праверка плоскасці лазерным інтэрферометрам і вакуумная ўпакоўка ў чыстых памяшканнях: кожная пласціна праходзіць 3D-лазернае сканіраванне для праверкі адпаведнасці плоскасці перад ачысткай, пракладкай безворсавай паперы і вакуумнай герметызацыяй у антыстатычныя пакеты VCI.
FAQ
П1: Чаму мікраплоскасць больш важная для абалонак робатаў, якія апрацоўваюць пласціны, чым для звычайных прамысловых робатаў?
A: Рычагі для апрацоўкі пласцін цягнуцца да двух метраў, каб размясціць крамянёвыя пласціны з субмікроннай дакладнасцю ўнутры слотаў для касет. Памылкі мікраплоскаснасці ў падставе корпуса экспанентна пашыраюцца па даўжыні рукі, выклікаючы зрушэнне канцавога эфектара і пашкоджанне краю пласціны.
Пытанне 2: Як 6061-T651 прадухіляе дэфармацыю падчас інтэнсіўнай прапрацоўкі кішэняў з ЧПУ?
A: 6061-T651 праходзіць кантраляванае расцяжэнне ( 1%–3% ) пасля тэрмічнай апрацоўкі, здымаючы ўнутраныя рэшткавыя напружання. Калі метал апрацоўваецца, каб палегчыць корпус робата, пласціна застаецца роўнай, не скручваючыся і не скручваючыся.
Q3: Якая таўшчыня пакрыцця рэкамендуецца для падтрымання мікраплоскаснасці на дакладных алюмініевых пласцінах?
A: Таўшчыня пакрыцця павінна строга падтрымлівацца ў межах ад 10 мкм да 25 мкм з выкарыстаннем аўтаматызаванага замкнёнага цыклу распылення або нанясення пакрыцця валікам. Нераўнамерная таўшчыня пакрыцця змяняе копланарность паверхні і парушае арыенціры мацавання датчыка.
Пытанне 4: Як алюмініевыя абалонкі з мікраплоскім пакрыццём дапамагаюць адпавядаць стандартам чыстых памяшканняў класа 1 ISO?
A: Мікраплоскія пласціны ўпарадкоўваюць паток паветра ў чыстых памяшканнях, прадухіляючы мікразавіхрэнні, якія затрымліваюць часціцы ў паветры. Акрамя таго, пакрыцця з нізкім утрыманнем газаў прадухіляюць адслойванне металу і спыняюць выкіды арганічных пароў у вакуумных камерах.
Q5: Якая ахоўная ўпакоўка патрабуецца для дастаўкі дакладных мікраплоскіх алюмініевых пласцін?
A: Пласціны перамяжоўваюцца бескіслотнай паперай, якая не драпаецца, абгортваюцца антыкаразійнай плёнкай VCI з асушальнікамі, запячатаны ў вакуумныя пакеты для чыстых памяшканняў і спакаваныя плоска ў трывалыя драўляныя скрыні без фумігацыі, каб пазбегнуць дэфармацыі пры транспарціроўцы або пашкоджанняў ад удараў.
Заключэнне
Удакладняючы Алюмініевыя пласціны з мікраплоскім пакрыццём для абалонак робатаў, якія апрацоўваюць пласціны, забяспечваюць максімальную дакладнасць размяшчэння, дынамічнае гашэнне вібрацыі і поўную надзейнасць чыстых памяшканняў.
Каб аптымізаваць выбар матэрыялу для праграмы робататэхнікі перадачы паўправаднікоў:
Вызначце загартоўку T651 з узроўнем нацяжкі: Мандат 6061-T651 або 7075-T651 пласцін са зняццем напружання, каб гарантаваць стабільнасць памераў падчас шматвосевай апрацоўкі з ЧПУ.
Абмежаванні субмікроннай плоскаснасці і шурпатасці: патрабуецца праверка лазерным інтэрферометрам, якая пацвярджае допускі плоскаснасці ў межах ≤ 0,1 мм/м і шурпатасць паверхні Ra ≤ 0,2 мкм.
Праверце адпаведнасць патрабаванням ASTM E595 па вакуумнай дэгазацыі: пераканайцеся, што дысіпатыўныя статычныя або ахоўныя функцыянальныя пакрыцці адпавядаюць строгім стандартам аэракасмічнай вакуумнай дэгазацыі (TML <0,10%, CVCM <0,01%).
