カラーアルミコイルの製造工程はどのようなものですか？

原料の準備

アルミニウムコイルの選択:

不純物が少なく、延性、安定性に優れた高純度のアルミニウム地金を原料として選択します。このアルミニウムのインゴットは、溶解～鋳造、鋳造～圧延などの工程を経て、一定の厚みと幅のアルミニウムコイルブランクとなります。

品質検査:

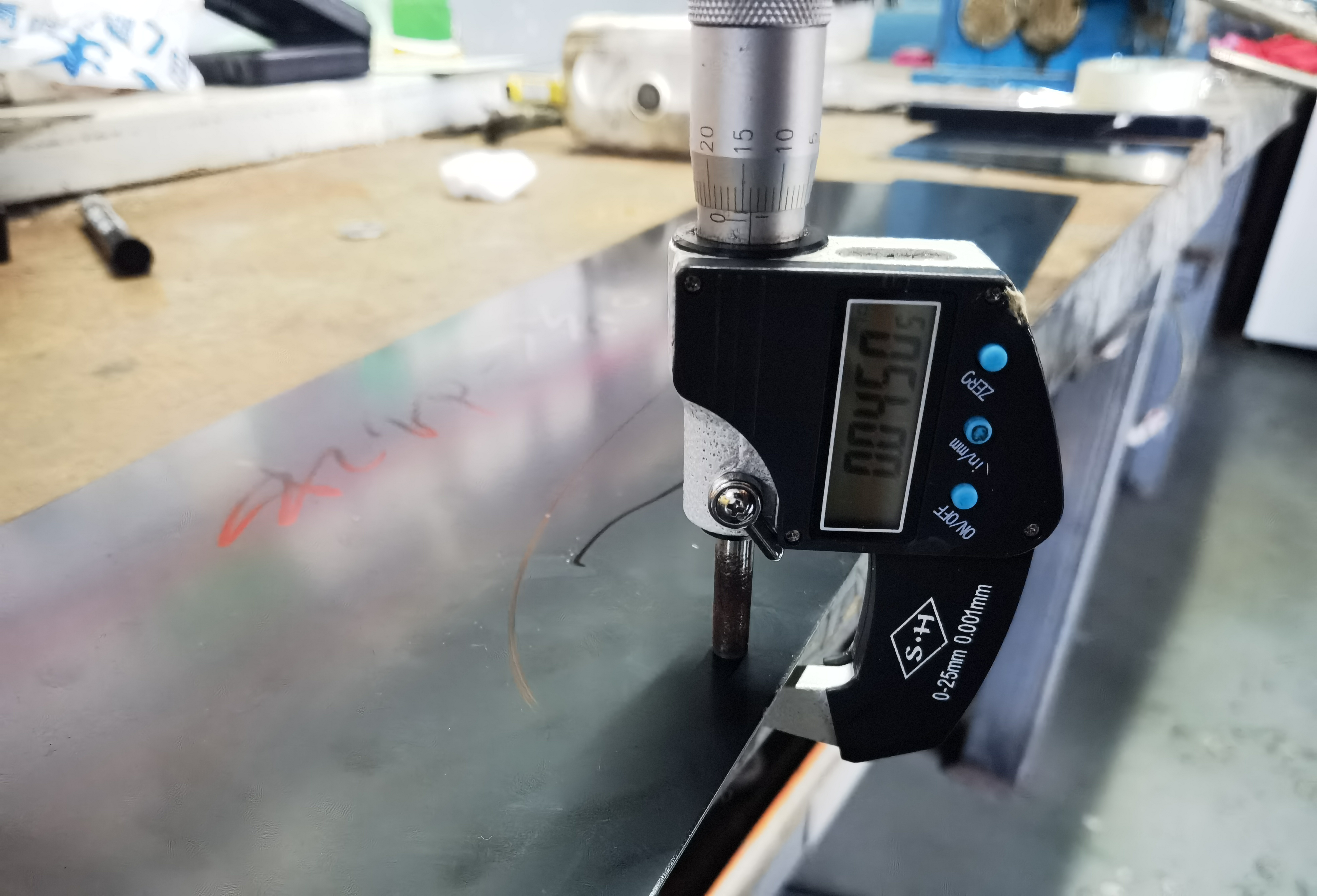

アルミニウムコイルブランクの各ロールは、製造基準を満たしていることを確認するために厳格な計量と品質検査を受けます。例えば、アルミコイルの厚さ、幅、平面度などが規格を満たしているかを検査します。

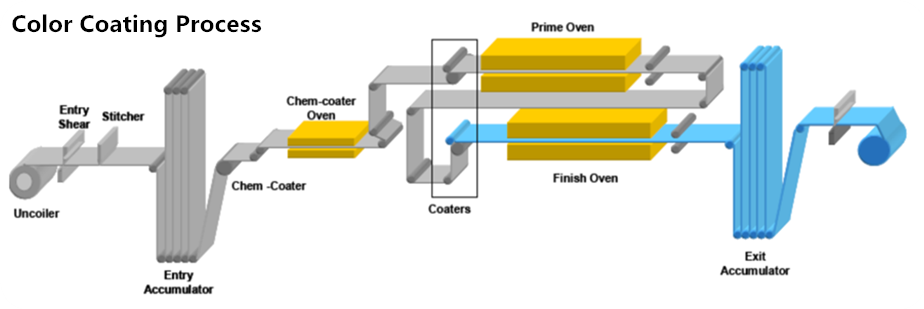

巻き戻しと前処理

ほどく：

アルミニウム コイルはアンコイラー上に配置され、アンコイラーが回転してアルミニウム コイルを解き、次の処理に備えます。

脱脂：

脱脂剤などの化学薬品を使用してアルミニウム コイルの表面からグリースや汚れを除去し、コーティングとアルミニウム基板間の良好な接着を確保します。脱脂方法としては浸漬法やスプレー法などが一般的であり、状況に応じて適切な脱脂方法を選択することができます。

水洗い：

脱脂後のアルミニウムコイルは、その後の塗装に悪影響を及ぼさないように、表面に残った脱脂剤や不純物を除去するために水洗する必要があります。

ブライトニング:

化学的または電気化学的方法を使用してアルミニウム コイルの表面を処理し、光沢と平坦性を高め、コーティングの品質と装飾効果をさらに向上させます。

再水洗：

アルミニウムコイルは再度洗浄され、表面が完全にきれいで残留物がないことが確認されます。

乾燥：

水洗後のアルミニウムコイルは乾燥装置に送られて乾燥され、表面の水分が除去され、その後の不動態化処理に備えて乾燥した表面状態となります。

不動態化:

化成処理によりアルミニウムコイルの表面に不動態皮膜が形成され、アルミニウムコイルの耐食性や抗酸化性が向上し、製品の寿命が長くなります。

再乾燥：

不動態化されたアルミニウムコイルは再度乾燥され、不動態化膜がより安定して強固になります。

コーティングステージ

プライマーコーティング:

前処理されたアルミニウムコイルはプライマーコーティングプロセスに入り、通常はロールコーティングプロセスが採用されます。調製したプライマー塗料をロール塗装機の塗料タンクに流し込みます。アルミニウムコイルがロールコーティング機を通過すると、プライマー塗料がアルミニウムコイルの表面に均一にコーティングされます。プライマーの役割は、コーティングとアルミニウム基材の間の接着を強化し、トップコートの良好な下地を提供することです。

プライマーの乾燥:

プライマーを塗布したアルミコイルは乾燥炉に入れて乾燥させ、プライマー塗料の溶剤を蒸発させて塗膜を固化させます。乾燥温度や乾燥時間はプライマーの種類や厚みに応じて調整します。一般的には180℃～250℃で乾燥時間は1～5分程度です。

トップコートコーティング:

プライマーが乾燥した後、アルミニウムコイルにトップコートコーティングが施されます。トップコートの色や性能はお客様のご要望に応じて選択させていただきます。例えば、耐候性の高いフッ素系トップコートや装飾性の高いポリエステル系トップコートなどがあります。ロールコーティングプロセスは、プライマーの表面にトップコートペイントを均一にコーティングして、必要な色と装飾効果を形成するためにも使用されます。

トップコート乾燥:

上塗り塗装後、再度乾燥を行うことで上塗り塗料を完全に固化させ、塗膜の硬度、耐摩耗性、耐候性を向上させます。乾燥温度と乾燥時間の制御は、トップコートの性能と外観品質にとって非常に重要です。通常、乾燥温度は200℃～300℃、乾燥時間は2～10分です。

硬化と冷却

硬化：

塗装されたアルミニウムコイルは高温で硬化され、塗料中の樹脂が完全に架橋され、硬く、耐摩耗性、耐腐食性のコーティングが形成されます。硬化温度と硬化時間は塗料の種類や要求性能に応じて設定されます。一般的には200℃～350℃で硬化時間は5～15分です。

冷却：

硬化したアルミニウム コイルは、その後の処理や取り扱いのために室温付近まで冷却する必要があります。冷却方法は空冷、水冷、自然冷却などが使用でき、生産効率や製品の品質要求に応じて適切な冷却方法を選択できます。

品質検査とコイリング

品質検査:

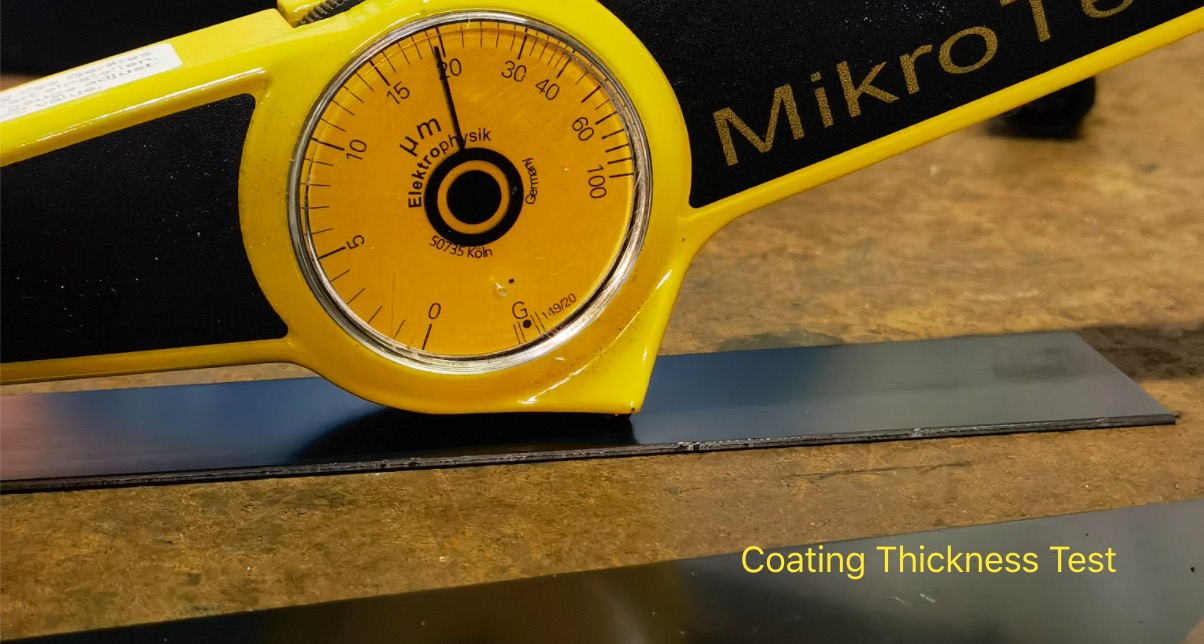

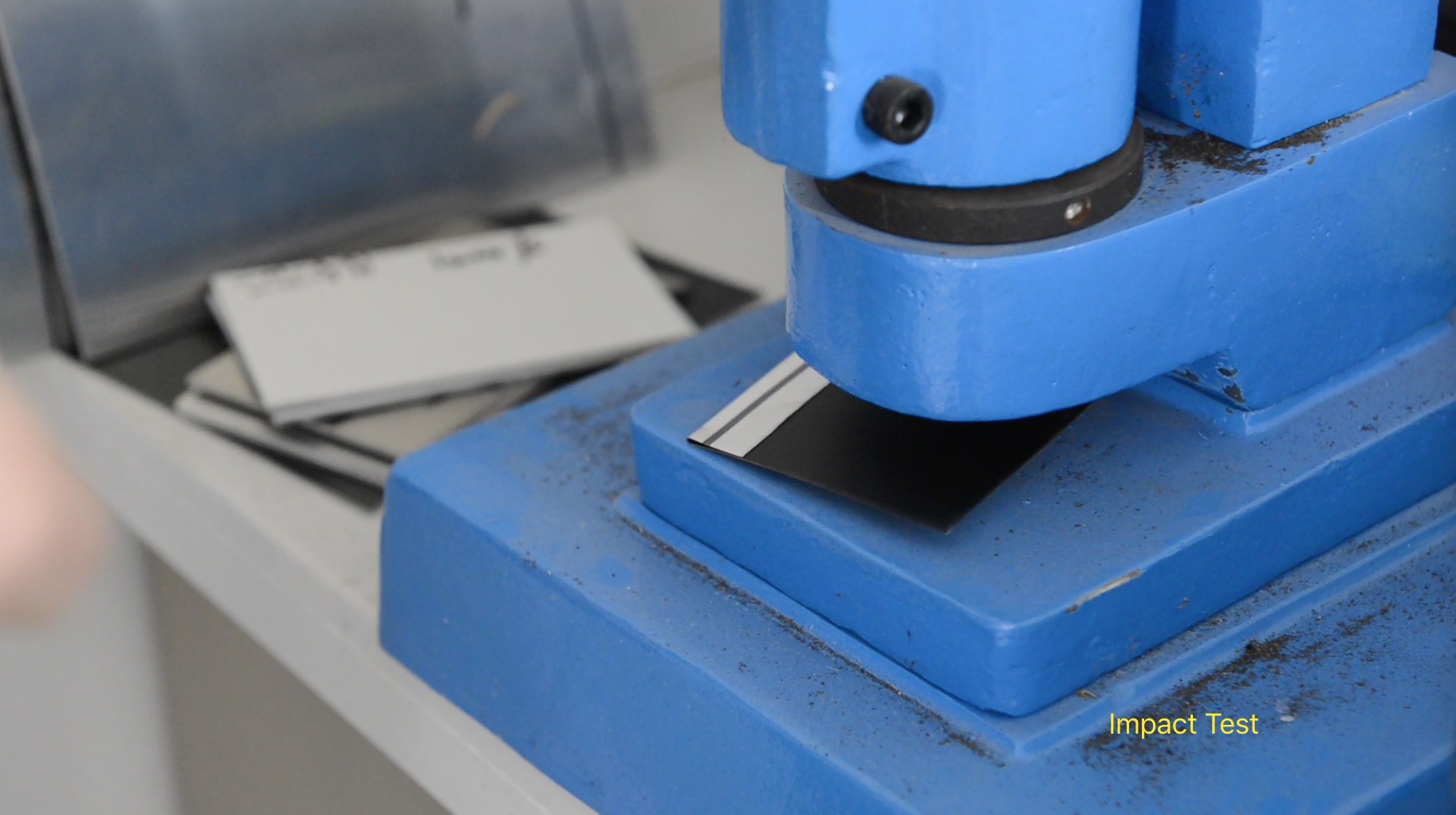

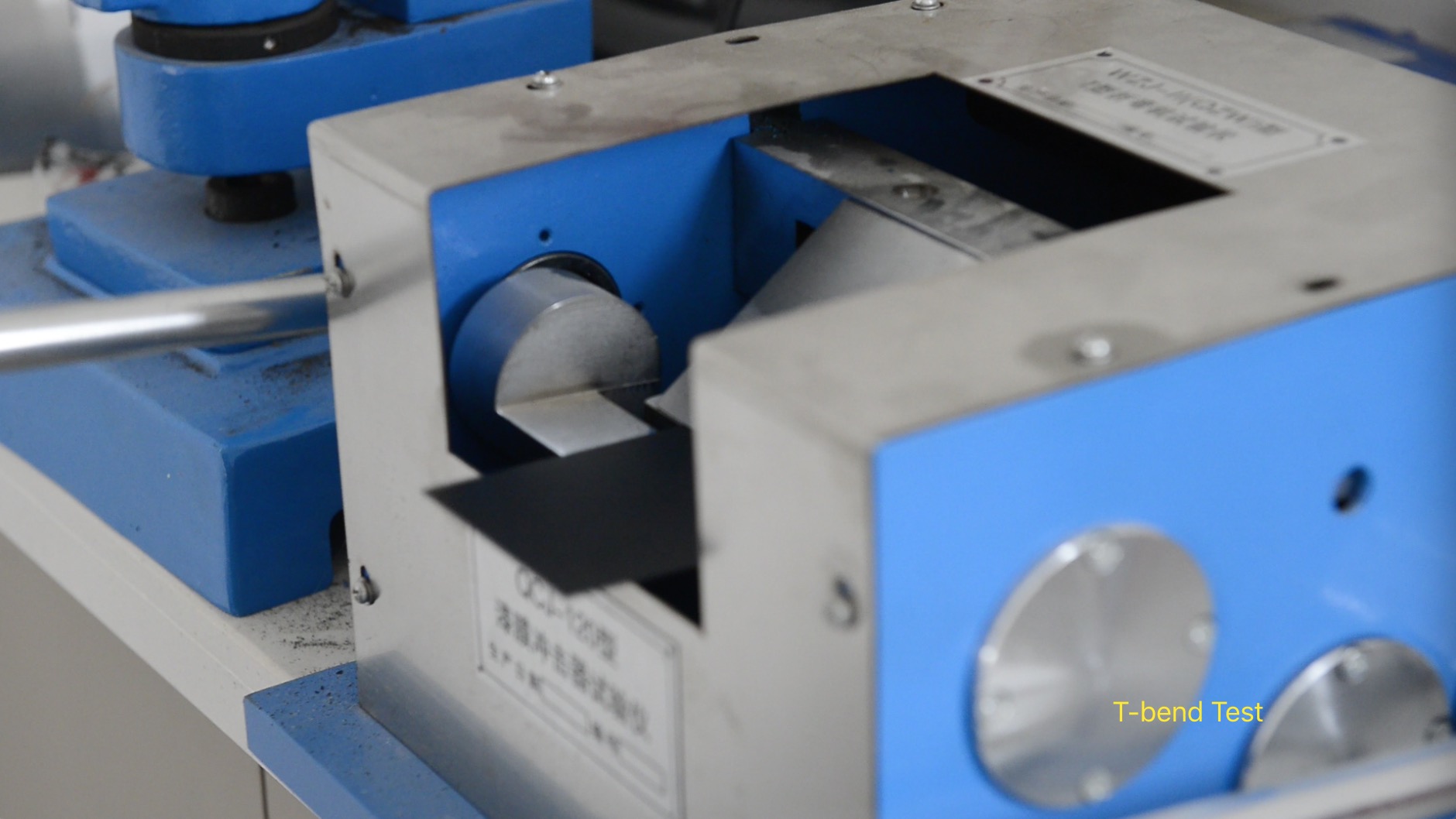

カラーアルミコイルは製造工程において、膜厚検査、密着性検査、外観検査、色差検査など複数の品質検査を実施します。膜厚計やクロスカットテスターなどの専門的な試験装置やツールを使用して、製品が関連規格や顧客の要件を満たしていることを確認します。

コイリング:

認定された色のアルミニウム コイルは、保管、輸送、および使用のために特定の仕様でコイルに巻かれます。コイリングプロセス中、アルミニウムコイルの変形や傷を避けるために、張力の制御に注意を払う必要があります。

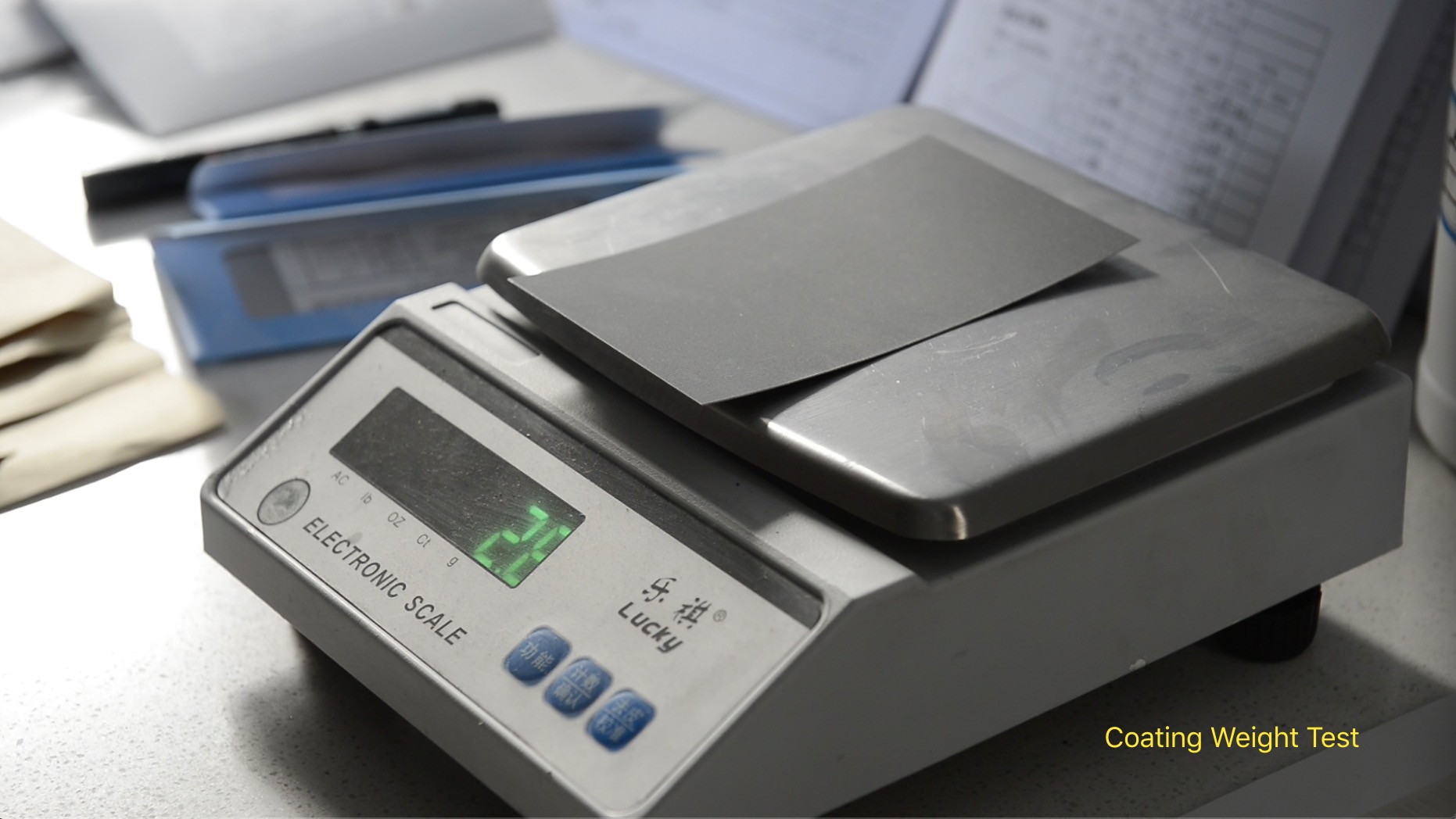

カラーコーティングされたアルミニウムコイルの塗料重量および塗膜に関する特定のデータシート

塗料の種類	乾燥膜厚 (μm)	塗料密度 (g/cm³)	平方メートルあたりの塗料重量 (g/m²)	耐用年数
PE(ポリエステル)	15～18（シングルコート） 25～28（ダブルコート）	1.2～1.4	18～25.2（シングルコート） 30～39.2（ダブルコート）	屋外で約10年、ひび割れ、色褪せ等はありません。
PVDF（ポリフッ化ビニリデン）	25～30	1.4～1.6	35 - 48	20年以上屋外で活動
HDPE (高密度ポリエチレン)	12 - 15	1.1～1.3	13.2～19.5	8 ～ 12 年 (おおよそ、環境条件によって異なります)

常州鼎港金属材料有限公司は、最高級のカラーコーティングされたアルミニウムコイルの製造において20年にわたる専門知識を備えた高度に専門的な工場です。当社の最先端の製造プロセスと厳格な品質管理措置により、高品質の製品をお届けします。カラーコーティングされたアルミニウムコイルに関するご要望やご質問がございましたら、お気軽にお問い合わせください。私たちは、実りある協力関係を築き、最もプロフェッショナルなサービスとソリューションを提供したいと考えています。
